МТП-1 — толщиномер изоляционных покрытий труб

Описание толщиномера изоляционных покрытий труб МТП-1:

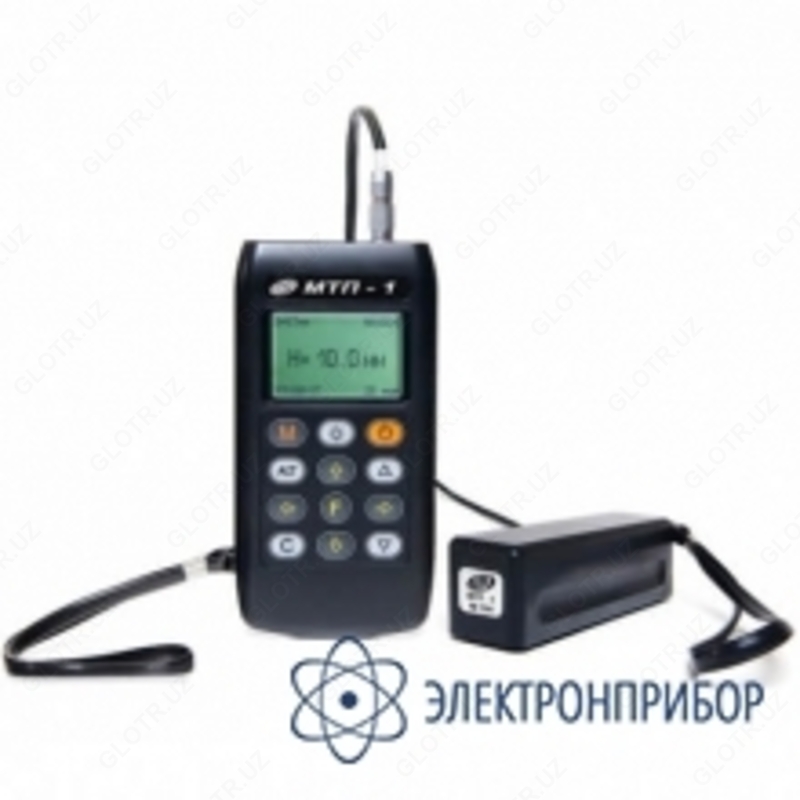

Прибор МТП-1 состоит из индуктивного датчика и электронного блока. Принцип действия прибора заключается в регистрации изменения электромагнитного поля датчика при взаимодействии его с материалом стальной трубы. Этот сигнал воспринимается электронным блоком и преобразуется по заданному в программе прибора алгоритму в значение толщины теплоизоляции.

Назначение толщиномера изоляционных покрытий труб МТП-1:

При создании современных тепловых сетей важно минимизировать утечки тепла на трассах. Одним из способов снижения теплопотерь является использование труб с наложенным при их производстве слоем пенополиуретановой изоляцией. Для контроля правильности наложения изоляции разработан прибор МТП-1.

Этот прибор ориентирован на измерение толщины теплоизоляционных покрытий стальных труб, а также способен фиксировать наличие смещений оси трубы от оси защитной тепловой оболочки (согласно нормативам ГОСТ 30732-2006). МТП-1 позволяет обеспечить контроль качества покрытия на производственных предприятиях, выпускающих трубы с ППУ изоляцией. Подходит прибор и для обследования сетевых коммуникационных элементов, в том числе магистрального типа - на предмет соответствия изоляционных оболочек данным климатическим условиям и требованиям проектной документации.

Данный прибор способен фиксировать отклонения по осевым линиям в диапазоне от 0 до 20 мм и подходит для проведения измерений на трубах диаметром от 57 до 1020 мм. Во время проведения замеров МТП-1 фиксирует изменение магнитного поля датчика при различных расстояниях до стальной трубы и, на основании этих данных, вычисляет толщину теплоизоляционного слоя а, затем, отображает полученные результаты в числовом и графическом виде на дисплее прибора. Компактные габариты и отсутствие внешних источников питания позволяют производить измерения прибором МТП-1 как лаборатории, так и непосредственно в местах прокладки тепловых сетей, обеспечивая высокую точность полученных результатов при работе в температурных режимах от -10 до +40 °C.

Магнитный толщиномер покрытий труб МТП-1 предназначен для:

• контроля толщины теплоизоляционных покрытий стальных труб и величины отклонения осевых линий от оси полиэтиленовой оболочки (ГОСТ 30732-2006);
• контроля качества при производстве труб с пенополиуретановой изоляцией;
• обследования теплотрасс, трубопроводов, коммуникаций;
• контроля покрытий магистральных трубопроводов (ГОСТ 52568).

Преимущества толщиномера изоляционных покрытий труб МТП-1:

• Единственный малогабаритный отечественный прибор данного назначения;
• Возможность ввода градуировочных характеристик пользователя, в том числе для оцинкованных труб;
• Малые габариты и вес;
• Разъем фирмы LEMO (опция; в стандартном исполнении используется разъем РШ2Н-1-1).

Основные функции толщиномера изоляционных покрытий труб МТП-1:

• Измерение толщины защитных теплоизоляционных покрытий труб;
• Вычисление межосевого смещения стальных труб и оболочек;
• Автоматизированная калибровка прибора на объекте;
• Отображение результатов на графическом дисплее с подсветкой;
• Архивация 2000 результатов и условий измерений в реальном времени;
• USB-интерфейс и сервисная компьютерная программа.

Сервисная компьютерная программа толщиномера изоляционных покрытий труб МТП-1:

• Перенос результатов измерений в ПК;
• Архивация, документирование и обработка результатов;
• Экспорт в Excel, сохранение в текстовый формат для других программ.
