3СТп -10- 70/120 соединительная кабельная муфта, без болтовых соединителей, для установки

на 3-х жильный кабель до 10 кВ

Характеристики

тип установки:   внутр. +наружн.;

тип кабеля:   с/без брони;

диапазон сечений (мм²): 70-120;

болт. в компл.:   нет;

изоляция:   бумажная;

тип муфты:   соединительная;

напр. (кВ):   6; 10;

жил в кабеле:   3;

сечение (мм²):   70; 95; 120;

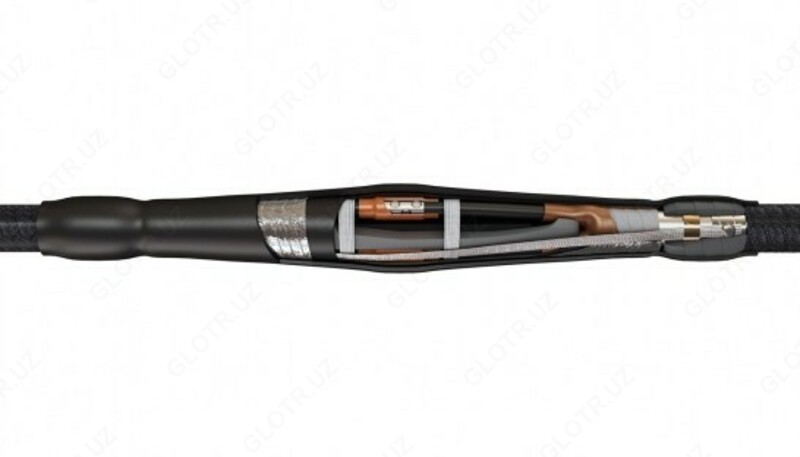

Конструкция муфты 3СТп-10

На жилы с пропитанной бумажной изоляцией надеваются термоусаживаемые трубки. Корешки

кабеля герметизируется лентой-герметик с функцией выравнивания электрического поля . Сверху

корешок кабеля закрывается термоусаживаемой перчаткой, с нанесенным на внутреннею часть

клеем-герметиком. Для соединения жил в комплект поставляется болтовые соединители. Место

соединения жил изолируется и герметизируется пластиной-регулятор, подкладными манжетами,

толстостенными термоусаживаемыми манжетами с нанесенным на них клеем-герметиком.

Разделка закрывается экраном экран из алюминиевой фольги и шунтируется на оболочку кабеля.

Непаянная система заземления удобна при монтаже, которая полностью закрывается манжетами

с клеем-герметиком. Поверх разделки усаживается защитный термоусаживаемый кожух.
