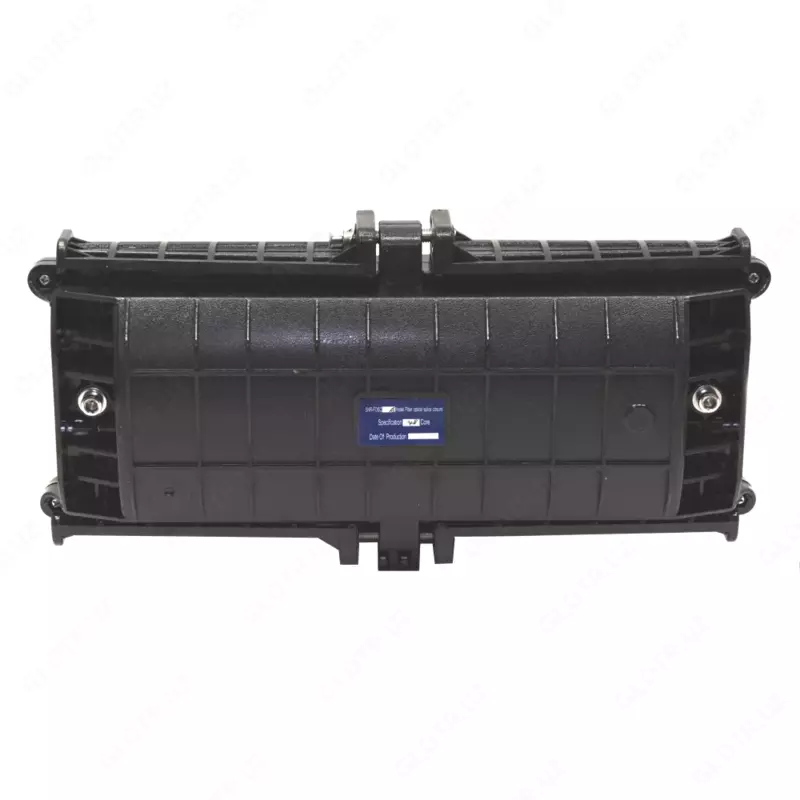

Муфта оптическая проходная серии SNR-FOSC-A (GPJ-A, 6007)

Проходная горизонтальная муфта для волоконно-оптического кабеля SNR-FOSC-A (GJS-6007, GPJ-A) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Эту муфту можно использовать для воздушных линий, для закладки в землю, для крепления к стене, для крепления к стене в вентиляционной системе.

Основные особенности:

• Возможность отвода волокон для сварки без разрыва основного магистрального кабеля (MASS-порт, проходная муфта)
• Продуманное внутреннее устройство
• Простота и быстрота установки и фиксации волокон
• Простота повторного доступа в муфту, не требующая дополнительного инструмента
• Расширенное внутреннее пространство для укладки кабеля
• Сплайс-пластины с защелкивающимся механизмом открываются более чем на 90 °
• Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель
• Простота добавления и удаления сплайс-пластин
• Оригинальное устройство герметизации муфты
• Установка на столбах, на подвесах, под землей, в шахтах канализаций связи, на вертикальных поверхностях и т.п.
• Корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений.

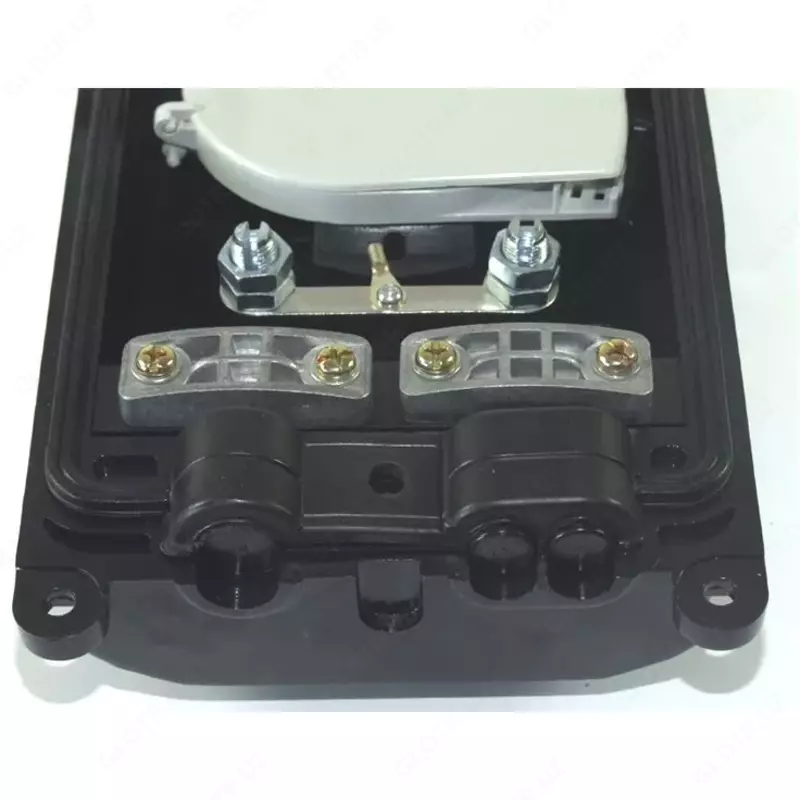

• Конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

• Количество вводов

  6 (по 3 с каждой стороны)

  Количество стыкуемых кабелей

  3

  Допустимый диаметр вводимых кабелей, мм

  8~16 (2 - Ø16, 4 - Ø8)

  Диаметр кабельных вводов, мм

  2 - Ø16, 4 - Ø13

  Максимальное количество / тип используемых сплайс-кассет

  4 / SNR-TR-A/H или SNR-TR-A/H-2

  Количество соединяемых волокон

  48/96 в два этажа

  Температура эксплуатации, t °С

  -40 ÷ +65

  Температура хранения и транспортировки,
  t °С

  -50 ÷ +70

  Габаритные размеры, мм

  410 х 200 х 120

  Вес, кг

  2,0
