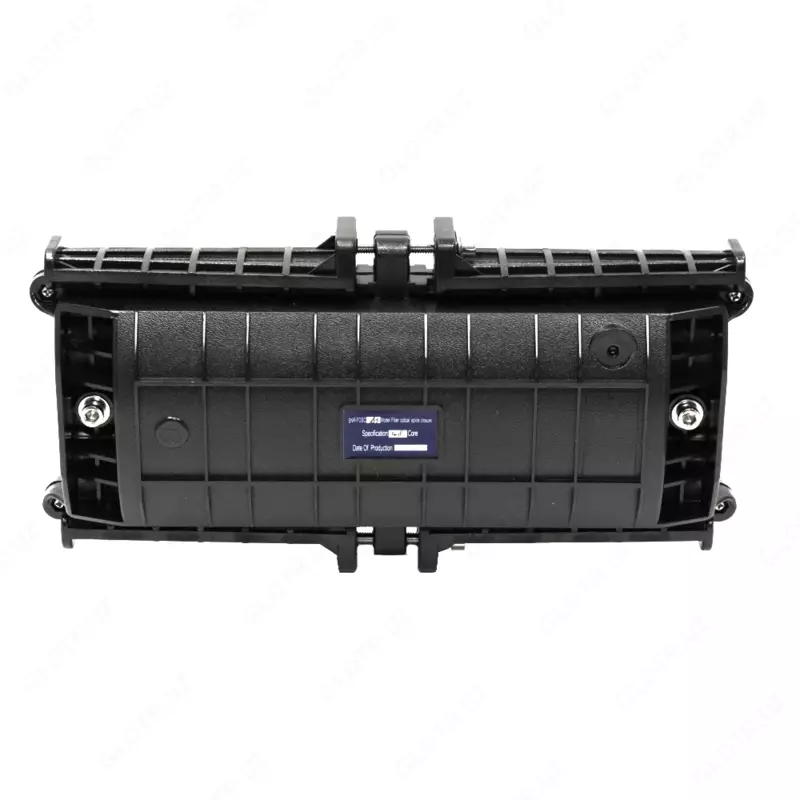

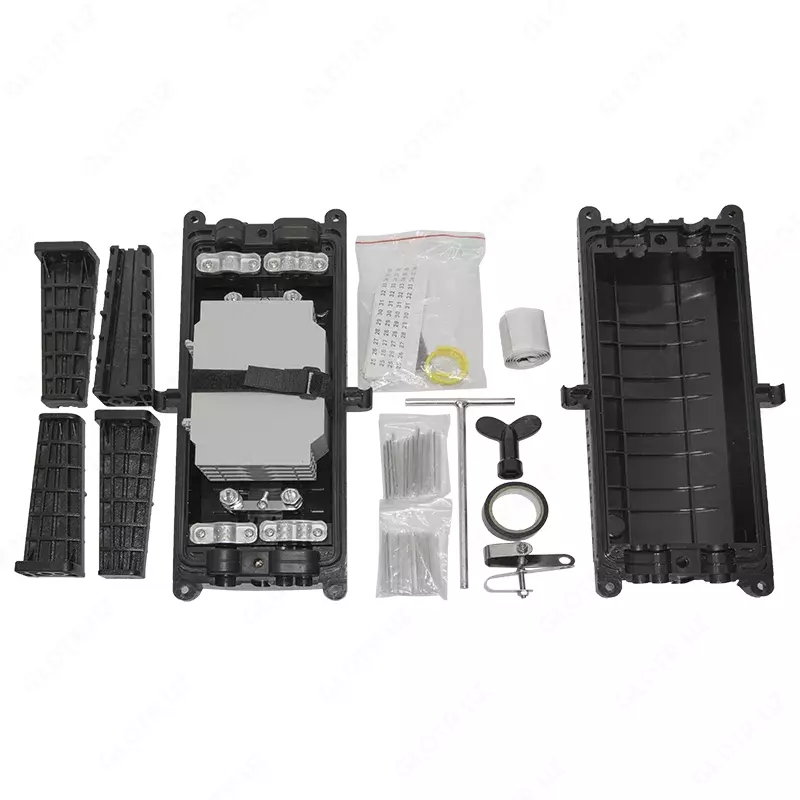

Муфта оптическая проходная SNR-FOSC-AS, 48-96 волокон

Проходная горизонтальная муфта для волоконно-оптического кабеля SNR-FOSC-AS (GPJ-As) применяется для защиты мест сварки оптического кабеля в местах повышенных нагрузок и возможных внешних воздействий. Данная муфта устанавливается на стенах зданий и вентиляционных сооружений, а также в трубопроводах и колодцах кабельной канализации.

Основные особенности:

• продуманное внутреннее устройство;
• простота, быстрота установки и фиксации волокон;
• простота повторного доступа в муфту, не требующая дополнительного инструмента;
• расширенное внутреннее пространство для укладки кабеля;
• сплайс-кассеты с защелкивающимся механизмом открываются более чем на 90°;
• диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
• корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности, возможных землетрясений;
• конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок.

• Параметры

  Значение

  Количество вводов

  6 (по 3 с каждой стороны)

  Количество стыкуемых кабелей

  2

  Допустимый диаметр вводимых кабелей, мм

  8~16

  Диаметр кабельных вводов, мм

  2 - Ø16, 4 - Ø13

  Количество сплайс-кассет

  4

  Количество соединяемых волокон

  48/96 в два этажа

  Температура эксплуатации, t °С

  -40 ÷ +65

  Температура хранения и транспортировки, t °С

  -50 ÷ +70

  Габаритные размеры, мм

  350 х 170 х 100

  Вес, кг

  1,8
