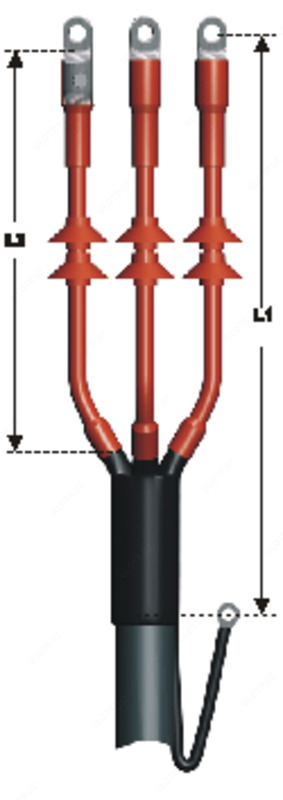

Муфта rek-1КнТ-3-16/50-ВЛ-М

для 3-х, 4-х и 5-ти жильных кабелей с изоляцией из вулканизированного (сшитого) полиэтилена на напряжение до 1 кВ

Техническое исполнение

rek-1HH-М концевая муфта применяется для 3-х, 4-х и 5-ти жильных кабелей с изоляцией из сшитого полиэтилена, на напряжение до 1 кВ. В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Комплект для соединения брони;
4. Термоусаживаемые трубки;
5. Инструкция по монтажу.

Конструкция муфты

Оконцевание жил осуществляется наконечниками со срывающейся головкой болта.
Конструкция муфты состоит из термоусаживаемых частей. Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей. Жилы кабеля защищены термоусаживаемой изоляционной трубкой длиной 800 мм. Пространство между наконечником и изоляцией жилы герметизируется с помощью термоусаживаемой трубки с клеевым слоем.

Монтаж

Подготовка кабеля осуществляется в соответствии с инструкцией по монтажу муфты.

Применение

rek-1HH-М концевая муфта предназначена для наружного и внутреннего оконцевания 3-х, 4-х и 5-ти жильных кабелей с изоляцией из сшитого полиэтилена, с ПВХ оболочкой, бронированных стальными лентами или проволоками, на напряжение до 1 кВ, эксплуатируемых при температуре окружающей среды от -50⁰С до +50⁰С, при относительной влажности воздуха до 80%.

Характеристики

Концевые муфты типа rek-1HH-М соответствуют СТ ТОО 41021646-14-2007 и отвечают требованиям ГОСТ 13781.0-86.
