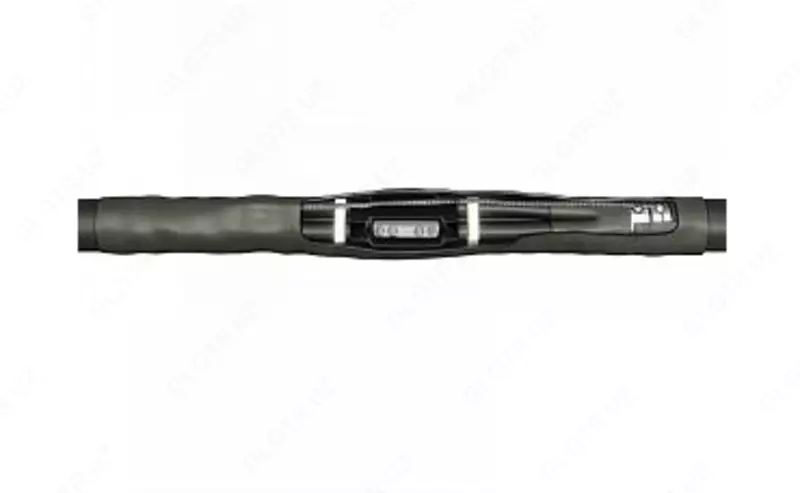

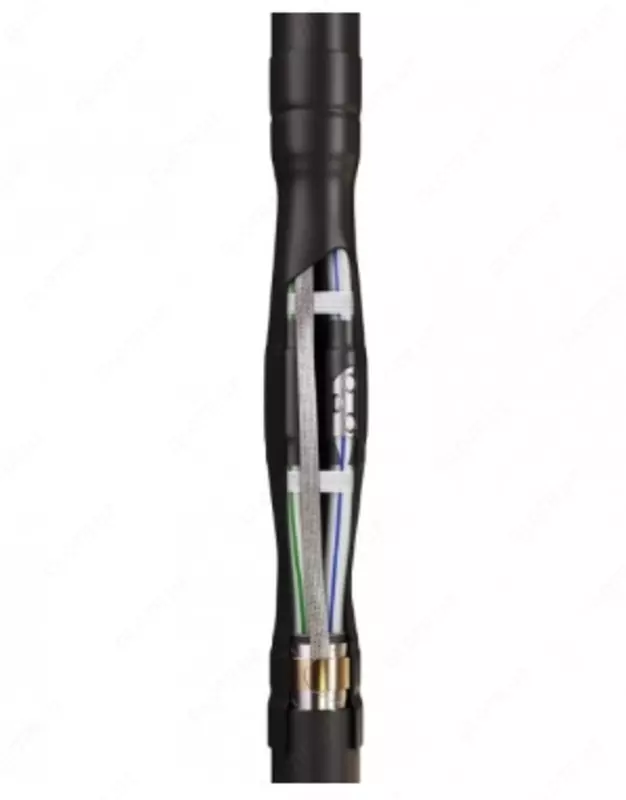

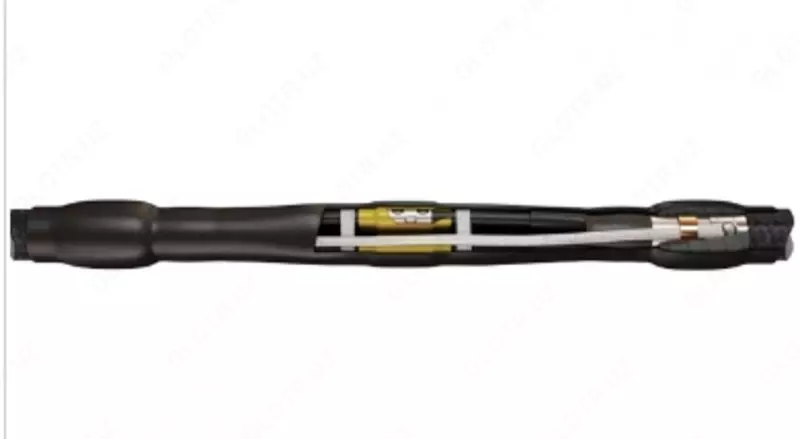

Муфта соединительная 3СТп-10-70/120-Б КВТ

Описание к "Муфта соединительная 3СТп-10-70/120-Б КВТ"

Назначение

- Муфта соединительная предназначена для соединения трехжильных силовых кабелей на напряжение 6 и 10 кВ с бумажной маслопропитанной изоляцией, с броней или без брони, в свинцовой или алюминиевой оболочке.
- Кабельные муфты соединительные термоусаживаемые предназначены для соединения силовых кабелей с броней, без брони, кабелей с бумажной маслопропитанной изоляцией, с общей свинцовой или алюминиевой оболочкой на напряжение до 6 и 10 кВ.
- Муфты соединительные выпускаются на 3 диапазона сечений кабеля: от 25 до 50мм2, от 70 до 120мм2, от 150 до 240мм2.
возможна установка муфт на следующие типы кабелей: АСБ, ААБл, АСШв, ААШв, СБ и др.;
- В термоусаживаемых муфтах используется специальный герметик выравнивающий напряженности электрического поля. Герметик создает надежную изоляцию корня разделки кабеля от проникновения влаги,  маслостойкий.  Значительно снижает риск пробоя изоляции.
Изолирующие толстостенные термоусаживаемы манжеты местах соединения жил изготовлены из материала обладающего выравниванием напряженности электрического поля, что значительно снижает риск пробоя изоляции. Нанесенный на внутренние поверхности термоусадочных элементов термоплавкий клей, обеспечивает надежный барьер для проникновения влаги.
- В соединительных термоусаживаемых муфтах используется специальный герметик выравнивающий напряженности электрического поля. Герметик создает надежную изоляцию корня разделки кабеля от проникновения влаги,  маслостойкий. Значительно снижает риск пробоя изоляции.
- Между жилами кабеля устанавливается межфазная распорка создающая дополнительную изоляцию и геометрически правильную постановку развода жил, так же обеспечивает дополнительную жесткость конструкции.
- Специальная мастика наносимая в межфазное пространство позволяет добиться отсутствия пустот, предотвратить ионизацию воздуха в них, что положительно продлевает срок службы соединительной муфты.
- Для монтажа заземляющего провода на металлической оболочке кабеля, имеется пружина постоянного давления, обеспечивающая быстрое и надежное соединение. Используя пружину постоянного давления,  исключается повреждение бумажной изоляции под алюминиевым оболочкой кабеля при условии пайки с применением тугоплавкого припоя «А».
- Кабельные соединительные муфты идут в двух исполнениях. Комплект для установки с кабельными гильзами под опрессовку (приобретаются отдельно). Данный монтаж требует дополнительного оборудования таких как пресса механические или пресса гидравлические под опрессовку кабельных наконечников.
Комплект для установки с кабельными гильзами со срывными болтами (идут в комплекте с соединительной муфтой). Для удобства монтажа болтовых гильз можно использовать инструмент НМБ-4.

А ТАЖЕ ЕСТЬ И ДРУГИЕ РАЗМЕРА И ТОВАРЫ.

3СТП-10 (70-120)  ЗЭТА ЦЕНА.1334 368.ЗА ШТ..

3СТп-10-150/240 (Б)  ЦЕНА.1725 920.ЗА ШТ.

3СТП-10 (150-240)  ЗЭТА ЦЕНА.1725 920.ЗА ШТ.
