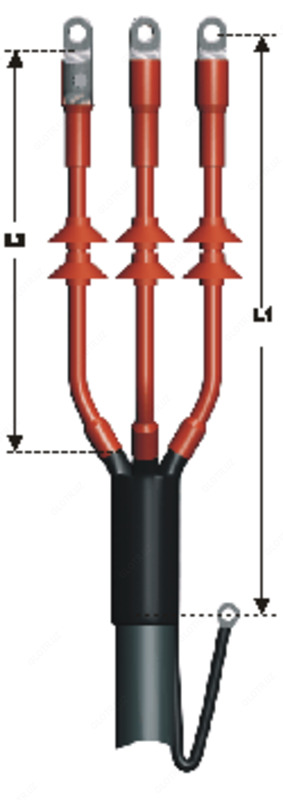

Муфты концевые rek--10HH-3-50/120-А-М

для 3-х жильных кабелей с изоляцией из вулканизированного (сшитого) полиэтилена на напряжение 6 и 10 кВ

Техническое исполнение

rek-10HH-3-М концевая муфта с использованием трекингостойких термоусаживаемых трубок.

В комплект муфты входят:

1. Универсальные наконечники со срывающейся головкой болта производства GPH;
2. Специальные ленты;
3. Трекингостойкие термоусаживаемые трубки;
4. Термоусаживаемая перчатка;
5. Трекингостойкие термоусаживаемые изоляторы;
6. Комплект для соединения экрана и брони;
7. Инструкция по монтажу.

Конструкция муфты

Оконцевание жил осуществляется наконечниками со срывающейся головкой болта. Герметизация корешка кабеля осуществляется с помощью термоусаживаемой перчатки.
В качестве основного электроизоляционного материала на каждую жилу усаживается трекингостойкая термоусаживаемая трубка и устанавливается соответствующее количество термоусаживаемых изоляторов, стойких к воздействию окружающей среды и токам утечки. Совместное использование ТУТ с клеевым слоем со специальными лентами обеспечивает полную герметизацию концевой заделки кабеля.
В муфтах rek-10HH-3-М заземление брони кабеля производится без пайки, при помощи специального комплекта соединения брони.

Монтаж

• подготовка кабеля осуществляется в соответствии с инструкцией по монтажу муфты;
• для снятия полупроводящего слоя с изоляции жил рекомендуется использовать специальный инструмент.

Поставка

По желанию заказчика поставляются комплекты без гильз или с гильзами под опрессовку для медных или алюминиевых жил. Длина разделки жил по согласованию с заказчиком может быть увеличена до 1200 мм.

Применение

rek-10HH-3-М концевая муфта предназначена для наружного и внутреннего оконцевания 3-х жильных кабелей с изоляцией из сшитого полиэтилена, с ПВХ оболочкой, бронированных стальными лентами или проволоками, на напряжение 6 и 10 кВ, эксплуатируемых при температуре окружающей среды от -50⁰С до +50⁰С, при относительной влажности воздуха до 80%.

Характеристики

Концевые муфты типа rek-10HH-3-М соответствуют СТ ТОО 41021646-14-2007 и отвечают требованиям ГОСТ 13781.0-86.

Тип кабеля

Для трехжильных кабелей:
АПвЭп-6/10, АПвЭгП-6/10, АПвЭгаП-6/10, ПвЭП-6/10, ПвЭгаП-6/10, ПвЭгП-6/10 и др. (пр-во Россия); N2XS2Y, N2XS2Y, NA2XS2Y, NA2XSY, N2XSEY, 2XSEY, A2XSEY и др. (импортного пр-ва, стандарт TS, VDE).
