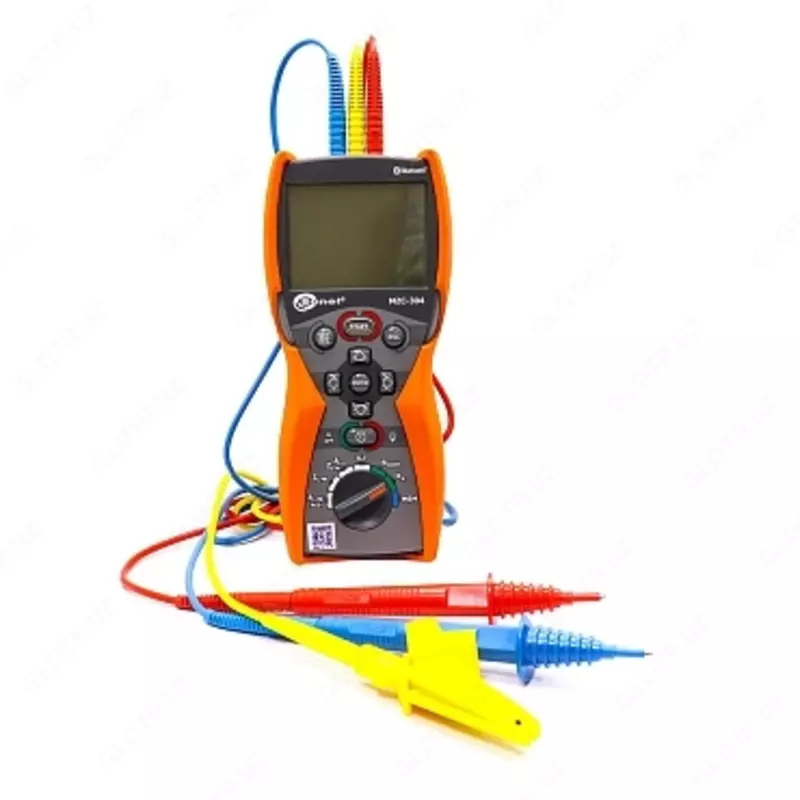

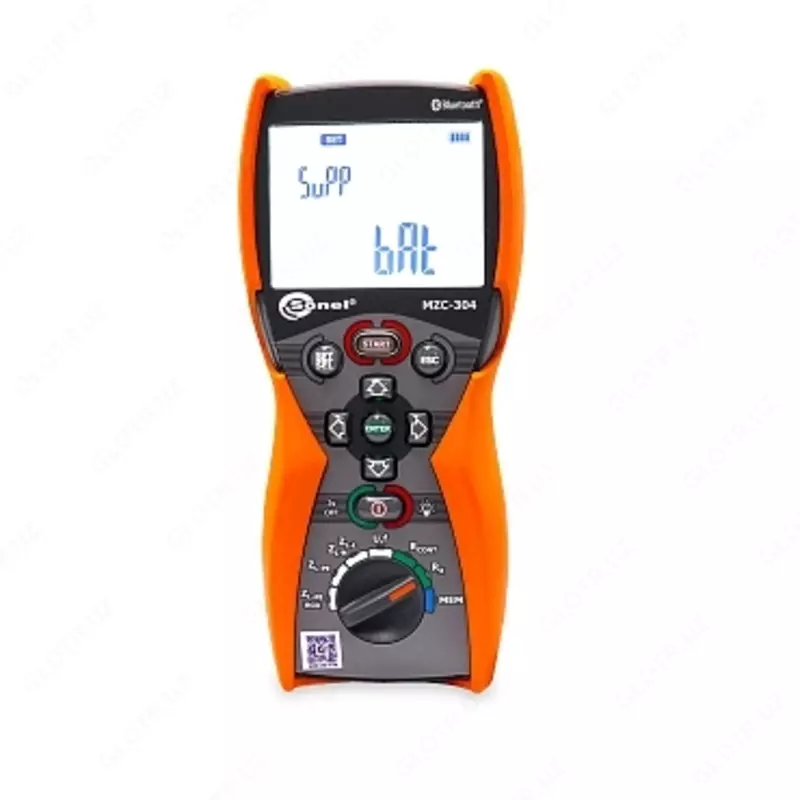

MZC-304 - измеритель параметров цепей электропитания зданий

Характеристики MZC-304

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	± (2% и. в. + 6 е. м. р.)
300...500 В	1 В	± (2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
ИЗМЕРЕНИЕ ЧАСТОТЫ
45,0...65,0 Гц	0,1	± (0.1% и. в. + 1 е. м. р.)
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE, ZL-N, ZL-L
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазон измерения согласно IEC 61557
Провод измерительный	Диапазон ZS
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м!	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZS
Диапазон	Разрешение	Основная погрешность
0...19.99 Ом	0.01 Ом	± (5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение сети UnL-N/ UnL-L	220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения	180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Максимальный измерительный ток для 230В	7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
0...19,99 Ом	0.01 Ом	± (5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом	0,1 Ом
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un="230 В
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2",00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ZL-PE RCD (БЕЗ СРАБАТЫВАНИЯ УЗО)
Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
0...19,99 Ом	0,01 Ом	± (6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом
Без отключения УЗО с IΔn	≥ 30 мA
Номинальное напряжение сети Un	220 В, 230 В, 240 В
Рабочий диапазон напряжений	180…270 В
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
ИЗМЕРЕНИЕ АКТИВНОГО RS И РЕАКТИВНОГО XS СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от ZS
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un="230 В
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2",00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Измерение переходных сопротивлений контактов и проводников током не менее ± 200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
0...19,99 Ом	0,01 Ом	± (2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом
Напряжение на разомкнутых измерительных проводниках	4…9 В
Выходной ток при R<2 Ом	мин. 200 мA (ISC: 200..250 мA)
Компенсация сопротивления измерительных проводников	Есть
Измерение двунаправленным током	Есть
ИЗМЕРЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ МАЛЫМ ТОКОМ
0,0...199,9 Ом	0,1 Ом	± (2% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом
Напряжение на разомкнутых измерительных проводниках	4…9 В
Выходной ток	< 8 мA
Звуковая индикация при сопротивлении	30 Ом ± 50%
Компенсация сопротивления измерительных проводников	Есть

Дополнительные технические характеристики измерителя MZC-304

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP65
Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры	220×98×58 мм
Масса измерителя	около 1 кг
Температура хранения	–20...+70° C
Рабочая температура	0...+50° C
Время до самовыключения (Auto-OFF)	устанавливается в меню прибора
Количество измерений Z (для щелочных батареек)	>5000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 10000 результатов
Интерфейс	Bluetooth
