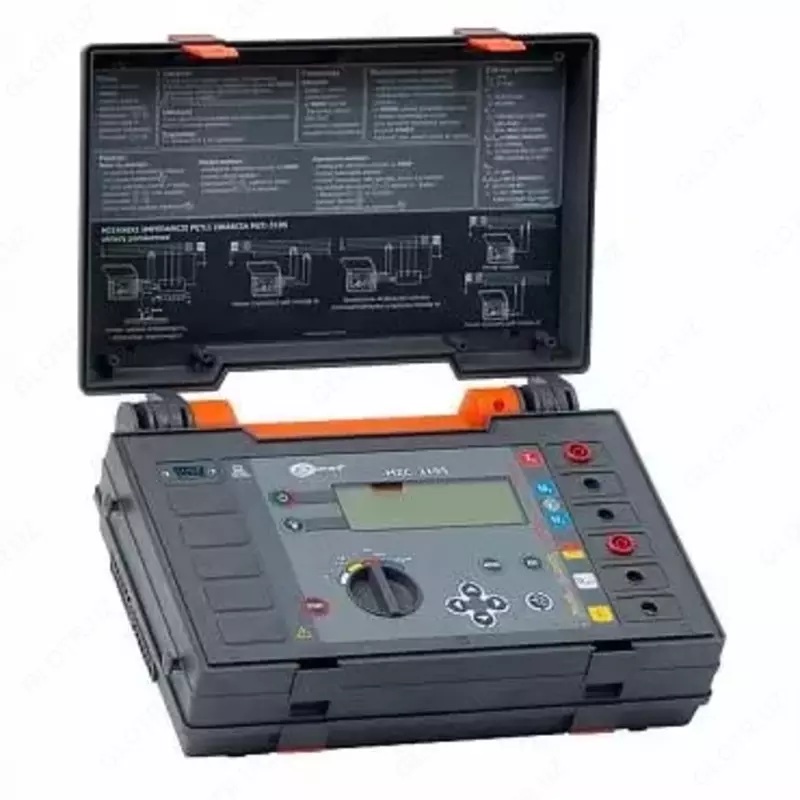

MZC-310S - измеритель параметров электробезопасности мощных электроустановок

Характеристики MZC-310S

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Диапазон	Разрешение			Основная погрешность
0 ... 440 В	1 В			± (2% и.в + 2 ед. мл. разряда)
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ПРИ МАКСИМАЛЬНОМ РАБОЧЕМ ТОКЕ (4p, Imax="280 A) ИЗМЕРЕНИЕ ПОЛНОГО Zs, АКТИВНОГО Rs И РЕАКТИВНОГО Xs СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
Диапазон измерения Zs согласно IEC 61557 - 7,2" мОм ... 1999 мОм
0,0 ... 199,9 мОм	0,1 мОм			± (2% и. в. + 2 мОм))
200 ... 1999 мОм	1 мОм
РАСЧЁТ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ Iк (Imax =" 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un=" 220 В - "110,0 А ... 30,6 кА; для Un=" 380 В - "190 А ... 52,9 кА
ДИАПАЗОН ОТОБРАЖЕНИЯ Iк
110,0 А ... 199,9 A	0,1 А			Определяется по основной погрешности полного сопротивления петли короткого замыкания
200 A ... 1999 A	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 199,9 кА	100 А
200 кА ... 220 кА для Ul-n 200 кА ... 380 кА для Ul-l	1000 А
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UST (ПОРАЖАЮЩЕГО Uт)
0 ... 100 В	1 В			± (10% и.в + 2 ед. мл. разряда)
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ПРИ СТАНДАРТНОМ РАБОЧЕМ ТОКЕ (2p, Imax="42 A) ИЗМЕРЕНИЕ ПОЛНОГО Zs, АКТИВНОГО Rs И РЕАКТИВНОГО Xs СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ
Диапазон измерения согласно IEC 61557
Провод измерительный		Диапазон измерения Zs
1,2 м		0,13 ... 199,9 Ом
5 м		0,15 ... 199,9 Ом
10 м		0,19 ... 199,9 Ом
20 м		0,25 ... 199,9 Ом
ДИАПАЗОН ОТОБРАЖЕНИЯ Zs, Rs, Xs
Диапазон	Разрешение			Основная погрешность
0,0 ... 19,9 Ом	0,01 Ом			± (2% и. в + 3 ед. мл. разряда)
20,0 ... 199,9 Ом	0,1 Ом
РАСЧЁТ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ Iк (Imax="42 A)
Диапазон измерения Iк согласно IEC 61557
Провод измерительный	Диапазон измерения Iк для Un =" 220 В				Диапазон измерения "Iк для Un =" 380 В
1,2 м	1,10 А ... 1768 А				1,9 А ... 3,05 кА
5 м	1,10 А ... 1338 А				1,9 А ... 2,54 кА
10 м	1,10 А ... 1207 А				1,9 А ... 2,08 кА
20 м	1,10 А ... 884 А				1,9 А ... 1,53 кА
ДИАПАЗОН ОТОБРАЖЕНИЯ Iк
Диапазон отображения	Разрешение			Основная погрешность
1,150 А ... 1,999 А	0,001 А			Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А ... 19,99 А	0,01 А
20,0 А ... 199,9 А	0,01 А
200 А ... 1999 А	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 38,0 кА	100 А
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ИЗМЕРЯЕМОЙ ЦЕПИ Un
Напряжение фазное			220 В или 230 В
Напряжение междуфазное			380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли			180 В ... 440 В
Номинальная частота измеряемой цепи			50 Гц и 60 Гц (45...65 Гц)
