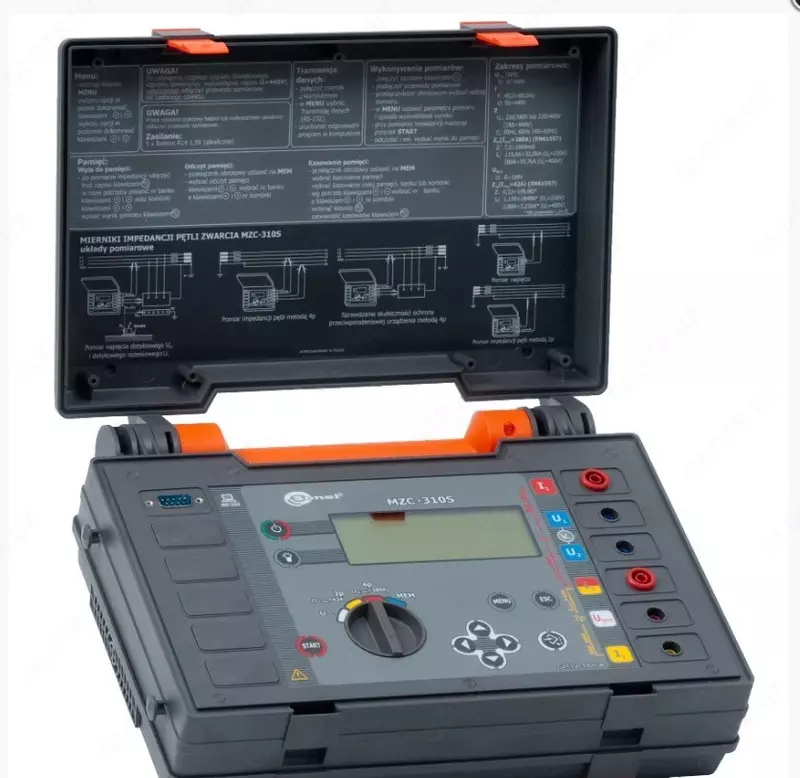

MZC-310S — измеритель параметров электробезопасности мощных электроустановок

Основные технические характеристики измерителя MZC-310S:

Измерение напряжения:

Диапазон	Разрешение	Основная погрешность
0 ... 440 В	1 В	± (2% и.в + 2 ед. мл. разряда)

• Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм

Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, I_max=280 A) Измерение полного Z_s, активного R_s и реактивного X_s сопротивления петли короткого замыкания
Диапазон измерения Z_s согласно IEC 61557 - 7,2 мОм ... 1999 мОм

Диапазон	Разрешение	Основная погрешность
0,0 ... 199,9 мОм	0,1 мОм	± (2% и. в. + 2 мОм))
200 ... 1999 мОм	1 мОм

Расчёт ожидаемого тока короткого замыкания I_к (I_max = 280 А)
Диапазон измерения I_к согласно IEC 61557: для U_n= 220 В - 110,0 А ... 30,6 кА; для U_n= 380 В - 190 А ... 52,9 кА
Диапазон отображения I_к

Диапазон	Разрешение	Основная погрешность
110,0 А ... 199,9 A	0,1 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
200 A ... 1999 A	1 А
2,00 кА ... 19,99 кА	10 А
20,0 кА ... 199,9 кА	100 А
200 кА ... 220 кА для Ul-n 200 кА ... 380 кА для Ul-l	1000 А

Измерение напряжения прикосновения U_ST (поражающего U_т)
