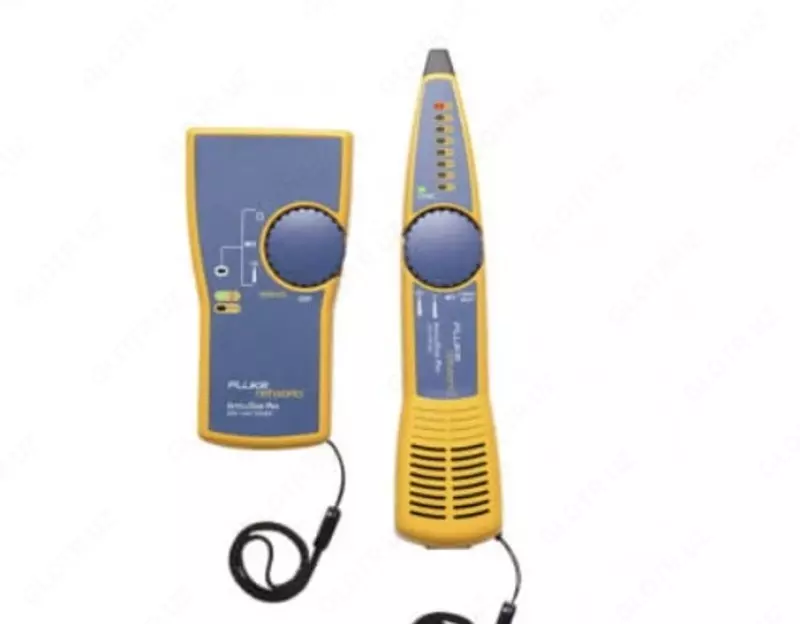

Набор для трассировки кабелей Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT

Воспользуйтесь расширенной программой наблюдения для более эффективного поиска сетевых кабелей в коммутационных панелях, коммутаторах, терминальных блоках или находящихся в жгутах. Новые комплекты IntelliTone Pro 200 Toner and Probe для сети LAN позволяют находить самые недоступные кабели.

Устройство IntelliTone™ Pro 200 Toner and Probe для сети LAN компании Fluke Networks является первым тоновым генератором и датчиком сетевых кабелей, одновременно обеспечивающим генерацию как аналогового, так и цифрового тонового сигнала - и все это в одном сетевом генераторе и датчике. Это означает, что он оснащен самыми эффективными технологиями по обнаружению кабелей для любого рабочего окружения. Цифровой режим позволяет эффективно и безопасно отслеживать и определять местонахождение кабелей передачи данных в активных сетях. Аналоговый режим позволяет изолировать отдельные пары проводов, а также отслеживать кабели передачи голосовых, аудио и видео данных.

Серии IntelliTone™ Pro 200 Toner and Probe для сети LAN от компании Fluke Networks дают Вам превосходое видение для определения местонахождение кабелей, скрытых в полах, потолках, стенах и в связках. Благодаря своей цифровой технологии тоновый генератор и датчик сетевых кабелей являются первым инструментом для генерирования тона, а также безопасного и эффективного отслеживания кабелей в активных сетях.


Цифровой тональный генератор для сетевых кабелей и детектор позволяют отслеживать и находить кабели в активной сети.

Технология генерации цифровых сигналов IntelliTone:

Исключает ошибки при нахождении кабеля, а также влияние шумов и ложных сигналов.
Трассировщик кабельных сетей позволяет находить кабели в активных сетях, даже если они терминированы на коммутаторе.
Позволяет точно определить нужный кабель или жилу в жгуте, исключая возможные наводки.
Подтверждает местоположение кабеля, проверяет целостность, определяет дефекты (обрывы, короткие замыкания, перепутанные пары) за один проход
В датчик встроен тестер для идентификации разрывов, короткого замыкания и перекрестных пар
LED индикаторы уровня сигнала позволяют определить кабель, объединенный с другими кабелями
Технология генерации аналоговых сигналов SmartTone®:

Точная изоляция отдельных пар проводов по изменению сигнала при замыкании.
Эффективное отслеживание и определение местонахождения кабелей передачи голосовых, аудио и видео данных.


Цифровой или аналоговый

Только устройства IntelliTone™ Pro Toners and Probe представляют собой мощную комбинацию цифровых и аналоговых технологий для решения общих проблем инфраструктуры, которые возникают во время монтажа, обслуживания и изменения сети.

Цифровое и аналоговое генерирование тона в одном приборе.
Современные сети более многообразны чем когда-либо. Во многих зданиях переплетена проводка для телефонии, систем безопасности и сигнализации, коаксиальный кабель и витая пара для данных. Проверка правильности прокладки и заделки этого разнообразного набора типов кабелей требует инструментов, оптимизированных для различных частот, типов разъемов и рабочих окружений. До сегодняшнего дня не существовало инструмента, совмещавшего необходимые технологии для работы со всеми типами медных носителей во всех рабочих окружениях. IntelliTone Pro меняет положение дел, объединяя методы ультрасовременной цифровой и аналоговой передачи сигналов для определения местонахождения и проверки практически любого медного кабеля, независимо от сферы его применения или среды.

Когда использовать цифровой режим?
Кодированный цифровой сигнал IntelliTone Pro следует использовать преимущественно в высококачественных кабельных системах (Cat 5e/6/6a) и в действующих сетевых средах. Он подается на высокой частоте для совпадения с более высокой частотой данных кабельной системы. Это позволяет тоновому сигналу подавлять параллельные сигналы и низкие частоты коммутаторов Ethernet. Это позволяет специалистам по обслуживанию кабельных сетей быстро выявить нужный кабель при установке или устранении неисправностей.

Цифровой тоновый сигнал также полезен, так как он отображает схему соединения кабелей и проводит проверку на обрывы, замыкания и несоответствия при локализации кабеля. Датчик IntelliTone Pro 200 имеет порт ввода RJ45 и функцию CableMap (схема соединения), что позволяет выполнить подключение непосредственно к коммутационной панели или к настенной розетке. Этот тест схемы соединения обеспечивает двойную выгоду. Во-первых, он исключает необходимость использования тонального генератора для проверки схемы соединения. А во-вторых, предоставляет 100% подтверждение того, что обнаружен правильный кабель.

Когда использовать аналоговый режим?
Генератор аналогового тонального сигнала SmartTone IntelliTone Pro может быть использован в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения. Данные кабели оптимизированы для передачи на низких частотах и поэтому более легко изолируются при помощи тонального сигнала низкой частоты. Аналоговый тональный сигнал также используется в местностях с относительно небольшими помехами электронных устройств. В окружениях с большими помехами цифровой сигнал является более предпочтительным.

Генератор аналогового тонального сигнала SmartTone исключает ошибки при локализации индивидуальных витых пар во время установки. Генератор аналогового тонального сигнала SmartTone изменяет «шумы» каждый раз при замыкании тестируемой пары. Таким образом телекоммуникационные специалисты имеют возможность четкой идентификации индивидуальной витой пары перед монтажом на контактные колодки или разъемы, а также при диагностике проблем передачи голоса.

Определение местонахождения и изолирование кабеля

Изоляция кабелей с заделкой
Устройство IntelliTone™ Pro Toner использует уникальные свойства кабелей витой пары для создания сбалансированного сигнала, который минимизирует эффект наводки сигнала. Интеллектуальная цифровая обработка сигнала, используемая в устройстве IntelliTone™ Pro Probe, точно идентифицирует сигнал с помощью светодиодных или звукового индикаторов, позволяя быстро отыскать кабель в жгуте или на коммутационной панели. IntelliTone™ значительно снижает вероятность ошибок при поиске кабеля — таким образом его можно правильно определить с первого раза.

Изоляция отдельных пар проводов
С традиционными аналоговыми тональными генераторами и датчиками точная изоляция отдельных пар проводов пары была практически невозможна из-за наводок сигнала между парами. В результате первая разводка и заделка выполняются неправильно. Исправление неверной заделки или монтаж новой проводки приводит к огромным затратам времени и денег. Аналоговая технология SmartTone IntelliTone Pro позволяет избежать ошибок и улучшает точность, подтверждая определение местоположения тестируемой пары. Замкните тестируемую пару и слышимый тональный сигнал изменит модуляцию. Разница значительна.
