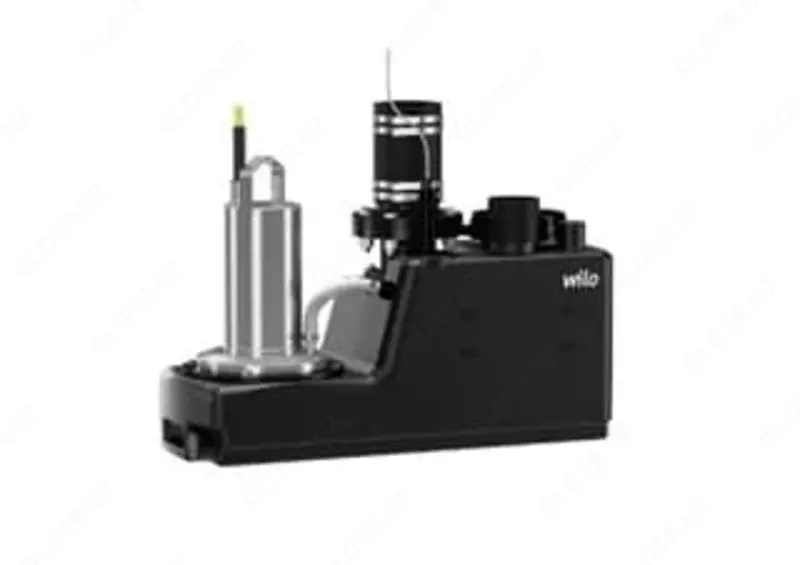

Напорная установка для отвода сточных вод DrainLift S1/6T-RV

 Напорная установка для отвода сточных вод

DrainLift S1/6T-RV

Готовая к подсоединению, полностью затапливаемая автоматическая напорная установка для отвода сточных вод в виде однонасосной установки. Электродвигатель насоса с сухим ротором в трехфазном исполнении с корпусом из нержавеющей стали и датчиком контроля температуры обмотки электродвигателя. Газо- и водонепроницаемый сборный резервуар из пластмассы с наклонным дном для предотвращения образования отложений и гарантии надежной эксплуатации, подводящими патрубками на выбор и системой контроля уровня с поплавковым выключателем. Прибор управления с микропроцессорным управлением.

Технические эксплутационые характеристики;

 - светодиодными индикаторами для индикации рабочего состояния и сообщений о неисправности;

 - регулируемым временем задержки выключения;

 - встроенной и энергонезависимой аварийной сигнализацией;

 - 1 беспотенциальным контактом для подсоединения обобщенной сигнализации неисправности (SSM)

 Комплект поставки:

 - Готовая к подсоединению напорная установка для отвода сточных вод с прибором управления и штекером

 - 1 уплотнение для приточного трубопровода DN 100

 - 1 кольцевая ножовка для подвода DN 100

 - 1 обратный клапан DN 80

 - 1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм

 - 1 манжета для подсоединения для вентиляции DN 70

 - 1 фланцевый переходник DN 80/100 с плоским уплотнением, гибкой шланговой вставкой и крепежным материалом для подсоединения напорного трубопровода DN 100

 - 3 шумопоглощающие полоски для бесшумной установки

 - Аккумулятор 9 В

 - Крепежный материал

Эксплуатационные параметры

Перекачиваемая жидкость: Вода 100 %

T перекачиваемой жидкости: 20,00 °C

Расход:

Напор:

Допустимая область применения

T перекачиваемой жидкости: 3...40 °C

Макс. температура перекачиваемой жидкости, кратковременно до 3 мин.: 60 °C

Температура окружающей среды: 3...40 °C

Максимальное рабочее давление: 0,7 bar

Макс. допустимое давление в напорном трубопроводе: 0,15 MPa

Данные об изделии

Общий объем резервуара: 45 l

Объем включения: 21 l

Режим работы (в непогруженном состоянии): S3-15%!, 120 s

Высота: 652 mm

Длина: 799 mm

Ширина: 300 mm

Размер по диагонали: 830 mm

Данные электродвигателя

Подключение к сети: 3~400V/50 Hz

Допуск на колебание напряжения: ±10 %

Номинальная мощность электродвигателя:

Номинальная частота вращения: 1450 1/min

Номинальный ток: 3 A

Класс нагревостойкости изоляции: H

Класс защиты электродвигателя: IP68

Тип включения: Прямой пуск (DOL)

Макс. частота включений: 30 1/h

Защита электродвигателя: WSK

Кабель

Задвижка: CEE 16A, 3P+N+PE, 6h

Материалы

Материал резервуара: PE

Корпус насоса: PUR

Рабочее колесо: PUR

Вал: 1.4401

Материал уплотнения:

Материал электродвигателя: 1.4301

Установочные размеры

Патрубок на всас. стороне: Ø 110, -

Патрубок на напорн. стороне: DN 80, PN 10

Подсоединение для удаления воздуха: Ø 75

Масса нетто прибл.: 52 kg

Артикульный номер: 2544877
