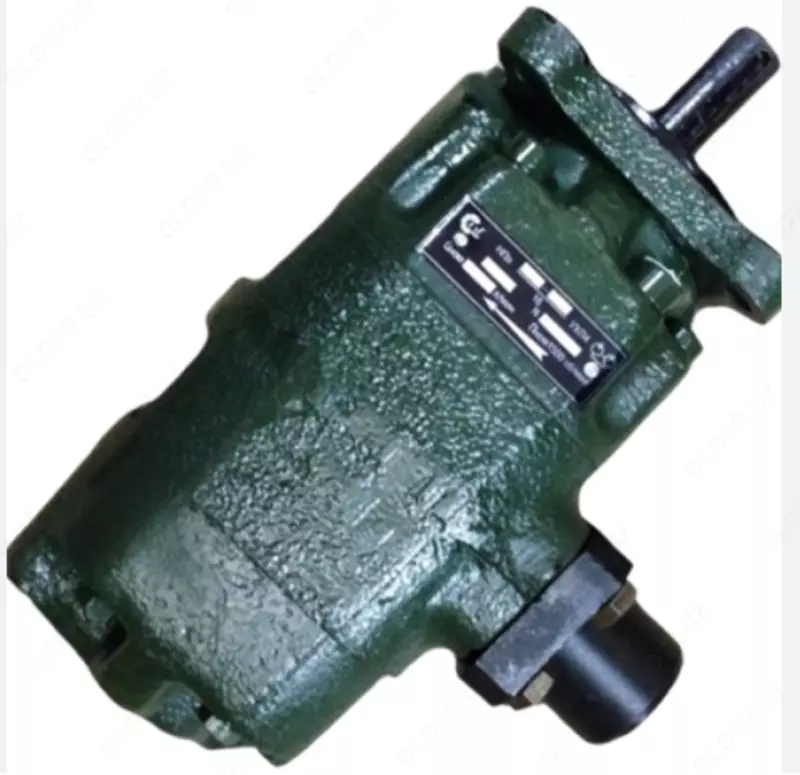

Насос пластинчатый нерегулируемый НПл 20-20/16 мПа

Вес, кг: 20

Описание НПл 20-20/16
Пластинчатый насос НПл 20-20/16

Назначение насоса НПл
Насосы НПл предназначены для подачи рабочей жидкости в гидросистемы металлорежущих станков и других машин. Насосы бывают одно- и двухпоточные на давление 6,3 МПа и 16 МПа.

НПл 20-20/16 работают на минеральных маслах марок ИГП-38, ВНИИ НП-403. Температура масла от -10 до +60 °C, вязкость масла от 20 до 400 мм²/с (сСт).

У двухпоточного насоса техническая характеристика каждого насоса равна данным соответствующих моделей однопоточных насосов. Номинальная мощность равна сумме мощностей однопоточных насосов.

Насосы типа НПл однопоточные
Насосы типа НПл относятся к группе нерегулируемых пластинчатых насосов, так как принцип их действия основан на вращении пластин в пазах ротора при вращении вала насоса (иногда пластинчатые насосы называют лопастными).

Пластинчатые насосы типа НПл нашли самое широкое применение в станкостроении. Они устанавливаются в гидроприводах различных станков и агрегатов и обеспечивают нерегулируемый по величине поток минерального масла с постоянным давлением.

Насосы типа НПл изготавливаются с давлением до 6,3 МПа и до 16 МПа.

Кинематическая вязкость масла:

• для насосов с Рном = 6,3 МПа: 20–400 мм²/с

• для насосов с Рном = 16 МПа: 25–213 мм²/с
  при температуре от -10 °C до +60 °C.

Номинальная тонкость фильтрации: 25 мкм.
Климатическое исполнение: УХЛ (для районов с умеренным и холодным климатом), категория размещения по ГОСТ 15150-69: 4.

Частота вращения вала насосов НПл:

• 960 об/мин для насосов с Рном = 6,3 МПа

• 1500 об/мин для насосов с Рном = 16 МПа

Направление вращения вала: по часовой стрелке со стороны вала (правое), по заказу возможно левое вращение.

Насосы пластинчатые типа НПл подразделяются на:

• однопоточные

• двухпоточные

Насосы пластинчатые, в зависимости от подачи, разделены на группы – так называемые габариты.

Насосы соответствуют ТУ 2.053.1899-88.

Ранее однопоточные насосы типа НПл выпускались под маркой Г12-2..М и БГ12-2..М (например, Г12-31АМ, Г12-33М, Г12-25АМ – давление 6,3 МПа; БГ12-21М, БГ12-23АМ, БГ12-25АМ – давление 12,5 МПа).

Структура условного обозначения:
НПЛ х/х (Л) УХЛ4, где:

• НПл – насос пластинчатый

• первая цифра – рабочий объём в см³

• вторая цифра – номинальное давление насоса в МПа

• без индекса – правое вращение, «Л» – левое вращение

• УХЛ4 – климатическое исполнение и категория размещения
