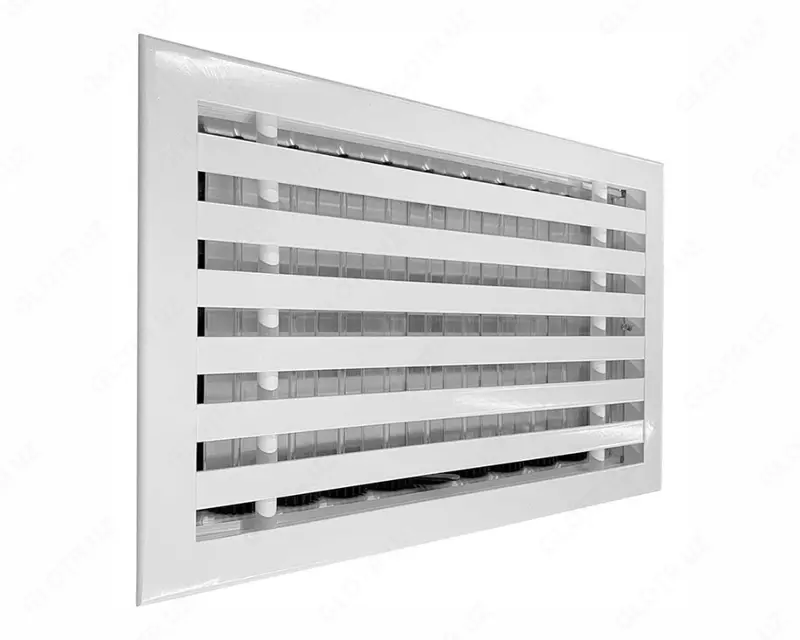

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р

Настенная линейная решетка с клапаном расхода воздуха РАН-Т+Р — функциональное и эстетичное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для установки в стены и потолки. Благодаря аккуратному внешнему виду модель также широко применяется в качестве экрана отопительного прибора, совмещая вентиляционную функцию с декоративным оформлением радиаторов.

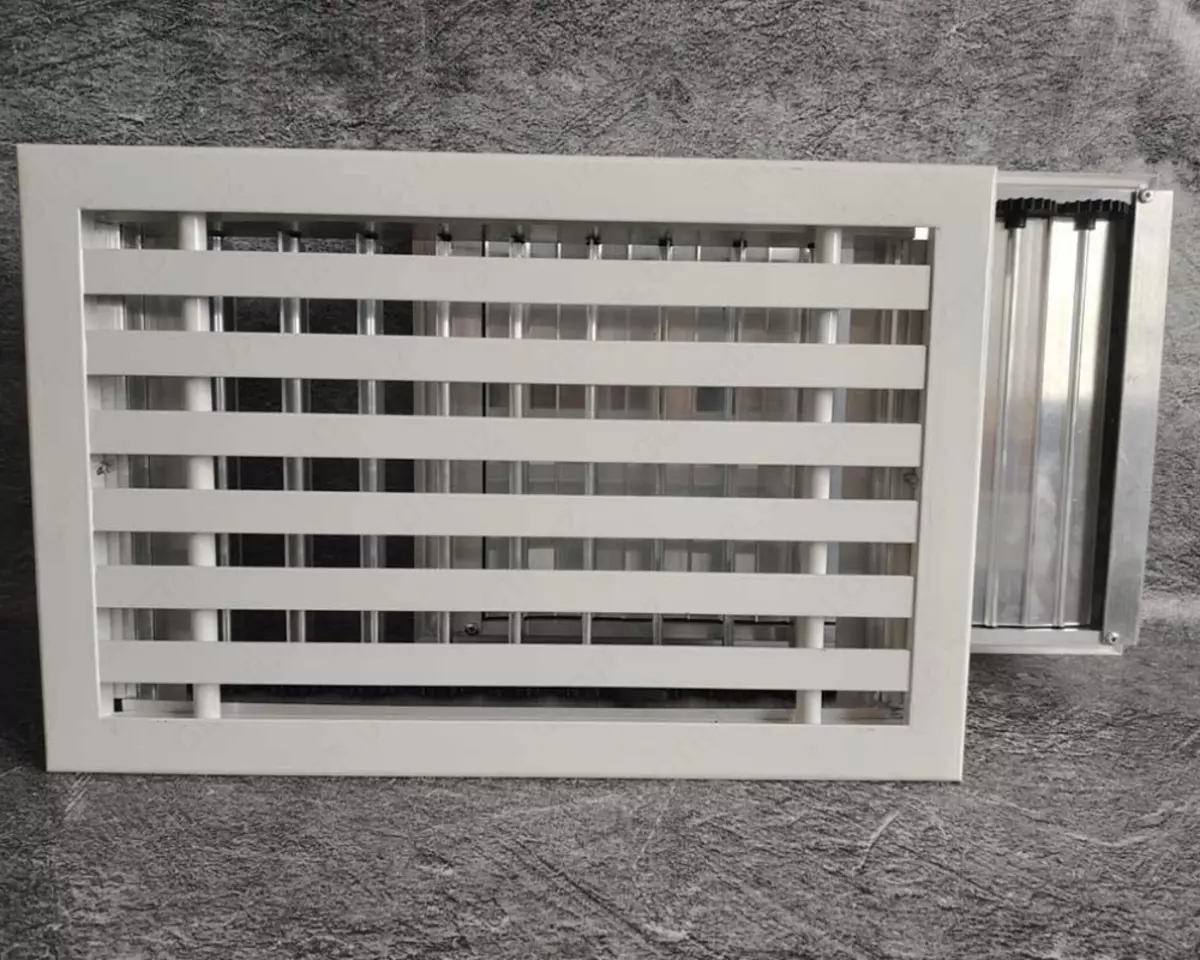

Нерегулируемая по направлению решетка РАН-Т+Р оснащена встроенным клапаном расхода воздуха и используется там, где требуется стабильное распределение потока с возможностью точной ручной регулировки объема подаваемого воздуха. Конструкция изделия включает алюминиевую рамку и горизонтально расположенные Т-образные жалюзи из тавра 20×20×20 мм. Жалюзи зафиксированы к рамке под углом 0° относительно плоскости при помощи трубки диаметром 8 мм, что обеспечивает высокую жесткость и аккуратную геометрию изделия.

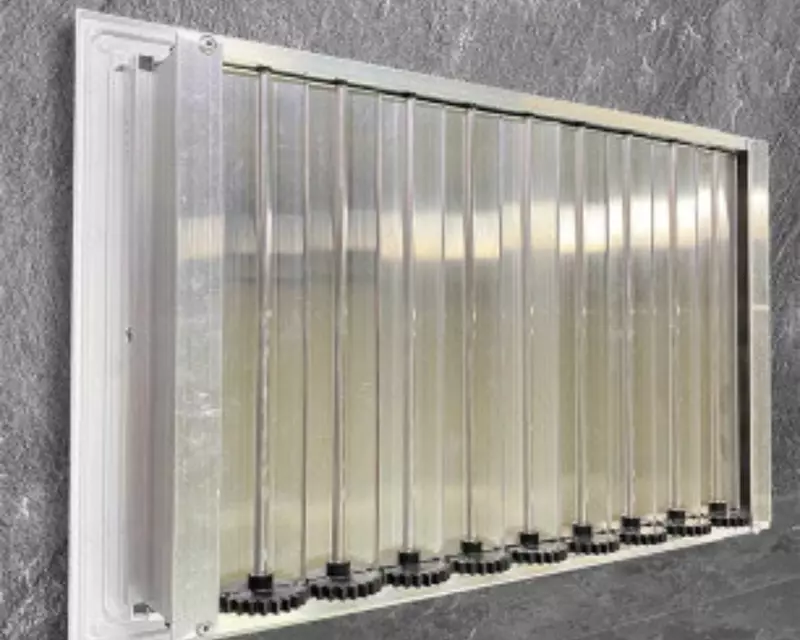

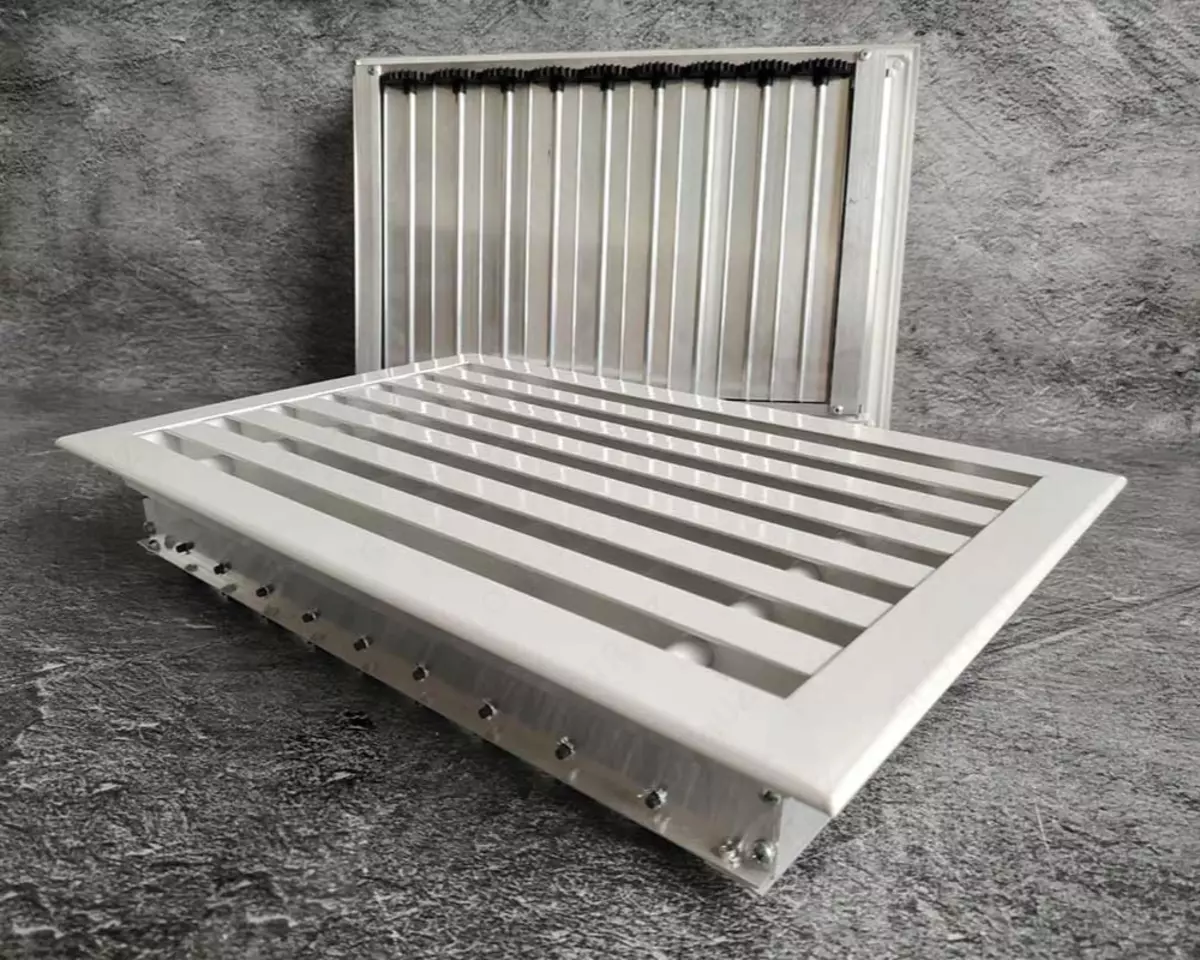

С тыльной стороны установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с лопатками, положение которых изменяется вручную с помощью удобной ручки. Регулируя положение лопаток, можно изменять площадь свободного сечения решетки и тем самым точно настраивать объем подаваемого воздуха под требования конкретного помещения.

По дополнительному запросу решетки РАН-Т+Р могут оснащаться отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации адаптером для присоединения к воздуховоду, что упрощает интеграцию изделия в вентиляционную систему.

Решетки данного вида выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×2500 мм. Если ширина решетки превышает 800 мм, дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и повышающая жесткость конструкции при больших размерах.

Изделие изготавливается из алюминиевого профиля, что обеспечивает малый вес, устойчивость к коррозии и длительный срок службы. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно выполнение покрытия в любые стандартные цвета по шкале RAL.

Преимущества решетки РАН-Т+Р:

• настенное и потолочное линейное исполнение;

• возможность использования как экран отопительного прибора;

• встроенный клапан расхода воздуха КРВ;

• ручная регулировка объема подаваемого воздуха;

• Т-образные жалюзи из тавра 20×20×20 мм;

• фиксация жалюзи трубкой ∅8 мм;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×2500 мм;

• усилительная полоса 12×3 мм при ширине более 800 мм;

• возможность установки адаптера к воздуховоду;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

РАН-Т+Р — оптимальный выбор для объектов, где требуется прочная линейная решетка с декоративным эффектом и точной регулировкой расхода воздуха.

Характеристики товара:

Часто задаваемые вопросы:

1. Можно ли использовать РАН-Т+Р как экран радиатора?
Да, решетка подходит для этого благодаря Т-образным жалюзи и дизайну.

2. Регулируется ли направление воздуха?
Нет, направление фиксировано — 0°.

3. Как регулируется объем воздуха?
При помощи встроенного клапана КРВ.

4. Возможны ли нестандартные размеры?
Да, изготовление с шагом 1 мм.

5. Когда ставится усилительная полоса?
При ширине решетки более 800 мм.
