Настенная решетка с клапаном расхода воздуха РАН-У2+Р

Настенная решетка с клапаном расхода воздуха РАН-У2+Р — функциональное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для монтажа в вентиляционные каналы и строительные проемы различных типов, где требуется не только распределение, но и точная регулировка объема подаваемого воздуха.

Нерегулируемая по направлению решетка РАН-У2+Р оснащена встроенным клапаном расхода воздуха (КРВ) и применяется в административных, коммерческих и промышленных помещениях. Конструкция изделия включает прочную алюминиевую рамку и горизонтально расположенные Y-образные жалюзи, зафиксированные под углом 0° относительно плоскости решетки.

Особенностью данной модели является двухсторонняя схема воздухораспределения: подача воздуха осуществляется с отклонением около 15° от нормали одновременно в две стороны — от центра вверх и от центра вниз. Такое решение обеспечивает равномерное заполнение объема помещения и снижает риск образования застойных зон.

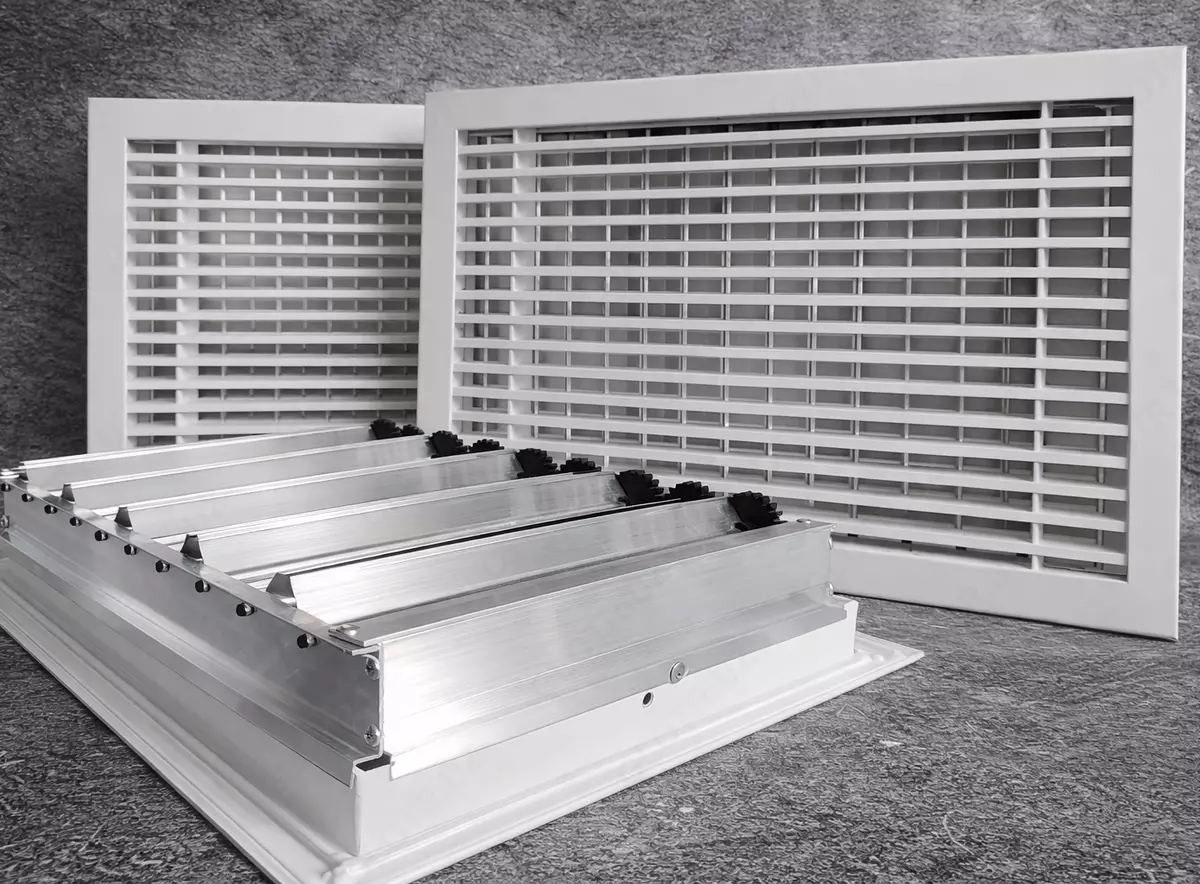

С тыльной стороны решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с лопатками, положение которых регулируется вручную при помощи удобной ручки. Изменяя положение лопаток, пользователь может варьировать площадь свободного сечения решетки и тем самым точно настраивать объем подаваемого воздуха под требования конкретного объекта.

По дополнительному запросу решетки РАН-У2+Р могут оснащаться отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации адаптером для присоединения к воздуховоду, что обеспечивает аккуратное и герметичное подключение к вентиляционной системе.

Решетки данного вида выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×2500 мм. Если ширина решетки превышает 300 мм, дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и повышающая жесткость конструкции.

Изделие изготавливается из алюминиевого профиля, что обеспечивает малый вес, коррозионную стойкость и длительный срок службы. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно выполнение покрытия в любые стандартные цвета по шкале RAL.

Преимущества решетки РАН-У2+Р:

• настенное линейное исполнение;

• встроенный клапан расхода воздуха КРВ;

• ручная регулировка объема подаваемого воздуха;

• Y-образные жалюзи с фиксированным углом 0°;

• двухсторонняя раздача воздуха (вверх и вниз от центра);

• отклонение потока около 15° от нормали;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×2500 мм;

• усилительная полоса 12×3 мм при ширине более 300 мм;

• возможность установки адаптера к воздуховоду;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

РАН-У2+Р — оптимальный выбор для объектов, где требуется равномерная двухсторонняя подача воздуха и точная ручная настройка его расхода.

Характеристики товара:

Часто задаваемые вопросы:

1. В чем отличие РАН-У2+Р от обычной РАН-Р?
В двухсторонней раздаче воздуха — вверх и вниз от центра.

2. Можно ли регулировать объем воздуха?
Да, при помощи встроенного клапана КРВ.

3. Регулируется ли направление потока?
Нет, направление фиксировано (±15°).

4. Возможны ли нестандартные размеры?
Да, изготовление с шагом 1 мм.

5. Можно ли подключить решетку к воздуховоду?
Да, предусмотрен адаптер.
