Неподвижная линейная решетка с КРВ РАН-Б+Р

Неподвижная линейная решетка с КРВ РАН-Б+Р — профессиональное воздухораспределительное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для установки в стены и потолки в зонах, где требуется повышенная прочность конструкции и возможность точной регулировки объема подаваемого воздуха.

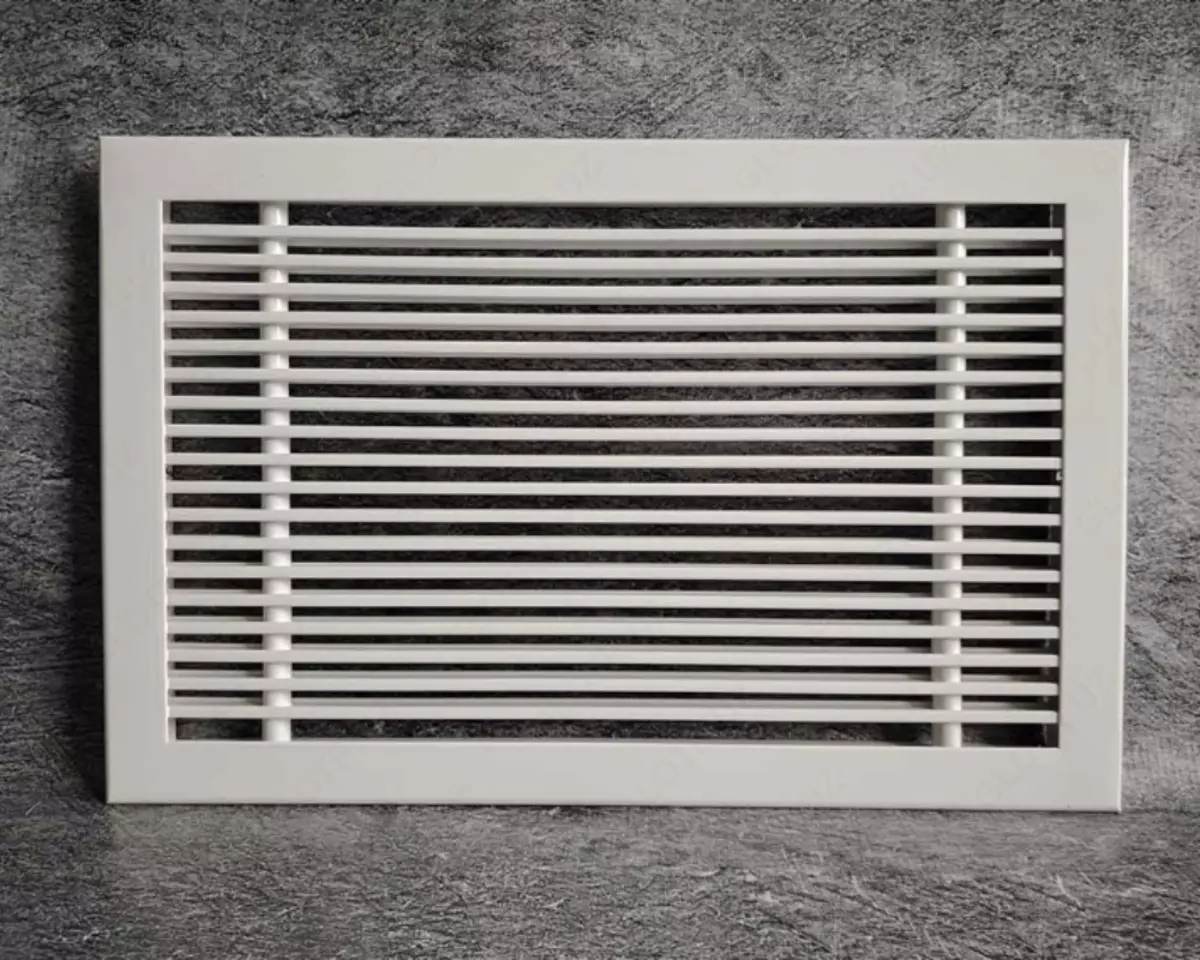

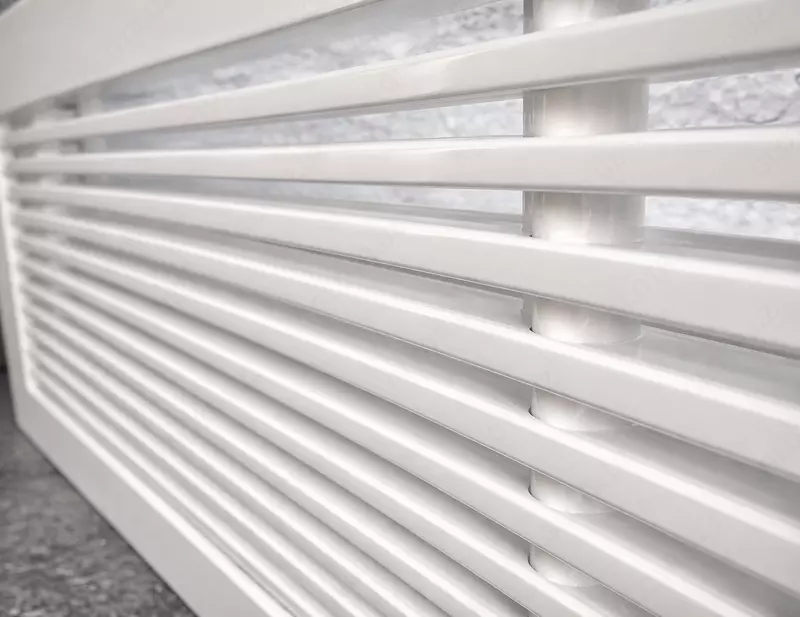

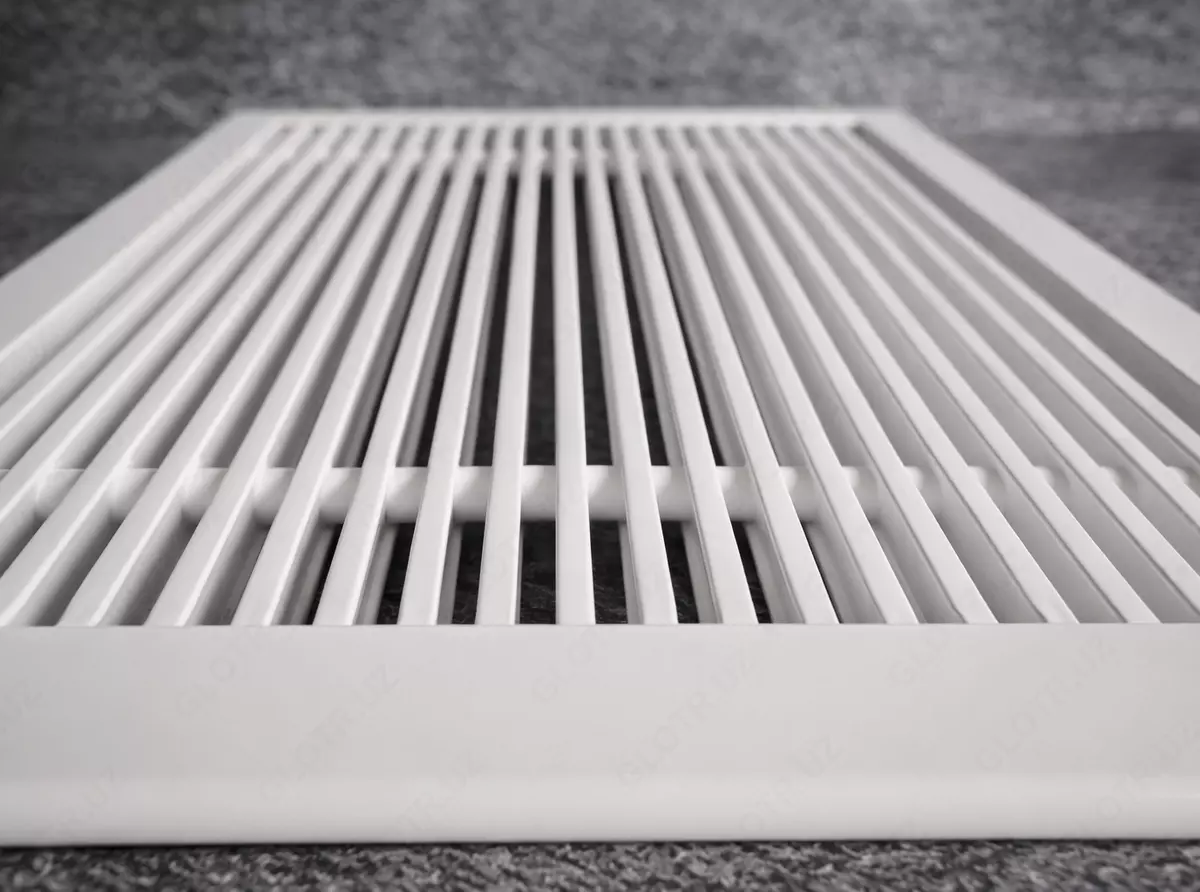

Решетка РАН-Б+Р сочетает усиленную линейную конструкцию и встроенный клапан расхода воздуха (КРВ). Изделие выполнено на базе жесткой алюминиевой рамки и горизонтально расположенных жалюзи из двутаврового профиля. Жалюзи закреплены к рамке посредством армирующих алюминиевых трубок, что придает всей конструкции высокую механическую прочность и устойчивость к деформациям при больших габаритах и интенсивной эксплуатации.

Угол жалюзи зафиксирован под 0° относительно плоскости решетки. Раздача воздуха осуществляется без отклонения — под углом 0° от нормали, обеспечивая прямолинейный и равномерный поток, особенно востребованный в технических, производственных и общественных помещениях.

С тыльной стороны установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с лопатками, положение которых изменяется вручную при помощи ручки. Изменяя положение лопаток, можно регулировать площадь свободного сечения решетки и тем самым точно настраивать объем подаваемого воздуха под требования конкретного объекта.

По дополнительному запросу решетки РАН-Б+Р могут оснащаться отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации адаптером для присоединения к воздуховоду, что упрощает интеграцию изделия в вентиляционную систему.

Решетки данного вида выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×2500 мм. Если ширина решетки превышает 300 мм, дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и сохраняющая геометрию изделия.

При изготовлении используется алюминиевый профиль АД31 (ГОСТ 22233-2018), обеспечивающий оптимальное сочетание прочности и малого веса. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно выполнение покрытия в любые стандартные цвета по шкале RAL.

Преимущества решетки РАН-Б+Р:

• усиленное линейное исполнение для стен и потолков;

• встроенный клапан расхода воздуха КРВ;

• ручная регулировка объема подаваемого воздуха;

• двутавровые жалюзи повышенной жесткости;

• армирование алюминиевыми трубками;

• прямолинейная раздача воздуха (0°);

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×2500 мм;

• усилительная полоса 12×3 мм при ширине более 300 мм;

• возможность установки адаптера к воздуховоду;

• алюминиевый профиль АД31 — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

РАН-Б+Р — оптимальный выбор для объектов, где необходима прочная линейная решетка с надежным клапаном и точной ручной настройкой расхода воздуха.

Характеристики товара:

Часто задаваемые вопросы:

1. В чем главное отличие РАН-Б+Р от РАН-Р?
В усиленной конструкции с двутавровыми жалюзи и армированием.

2. Можно ли регулировать объем воздуха?
Да, при помощи встроенного клапана КРВ.

3. Регулируется ли направление потока?
Нет, направление фиксировано — 0°.

4. Возможны ли нестандартные размеры?
Да, изготовление доступно с шагом 1 мм.

5. Можно ли подключить решетку к воздуховоду?
Да, предусмотрен адаптер.
