Нерегулируемая линейная решетка РАН-У2

Нерегулируемая линейная решетка РАН-У2 — функциональное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, предназначенное для монтажа в вентиляционные каналы и строительные проемы различных типов и назначений. Модель применяется в помещениях, где требуется равномерное распределение воздушных потоков сразу в двух направлениях без необходимости ручной настройки ламелей.

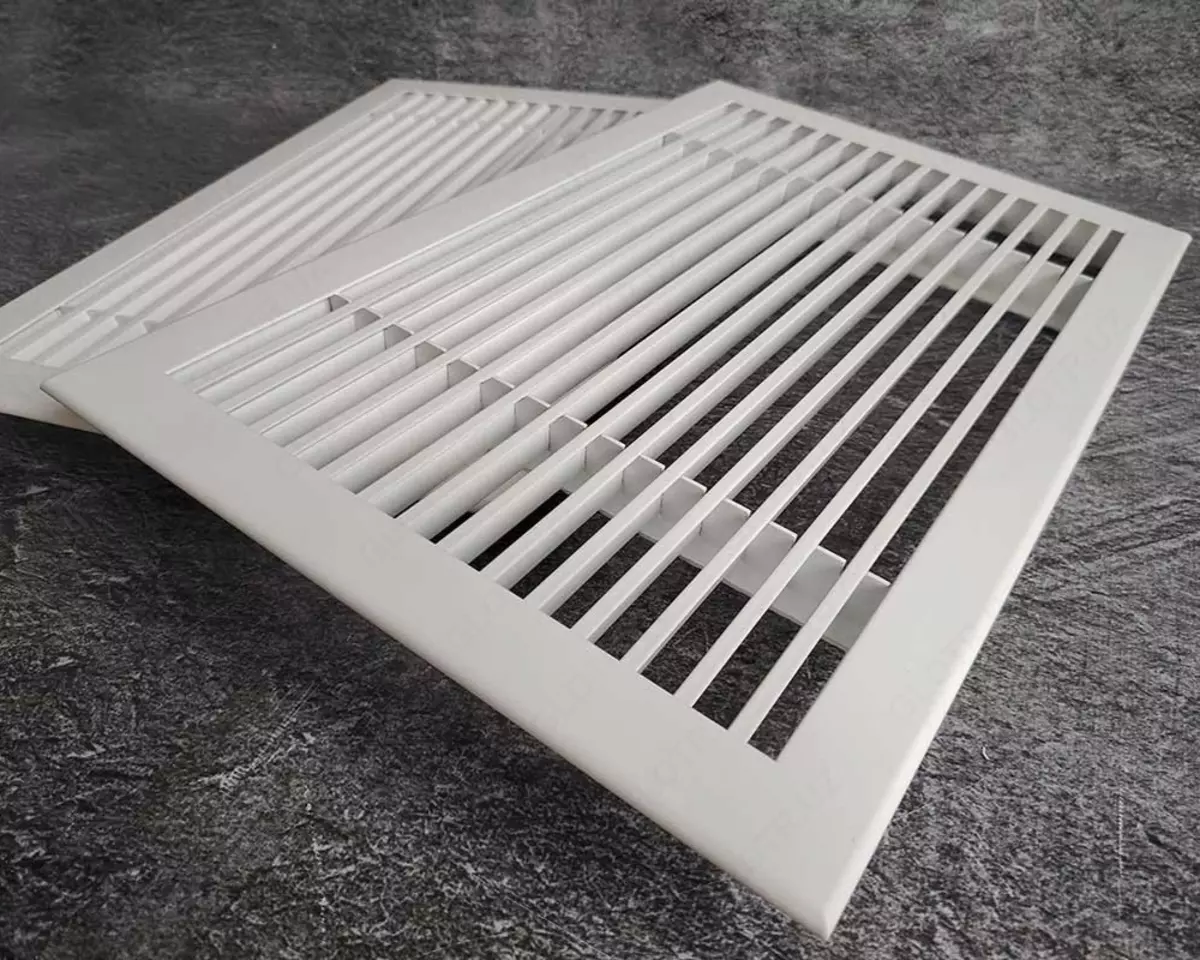

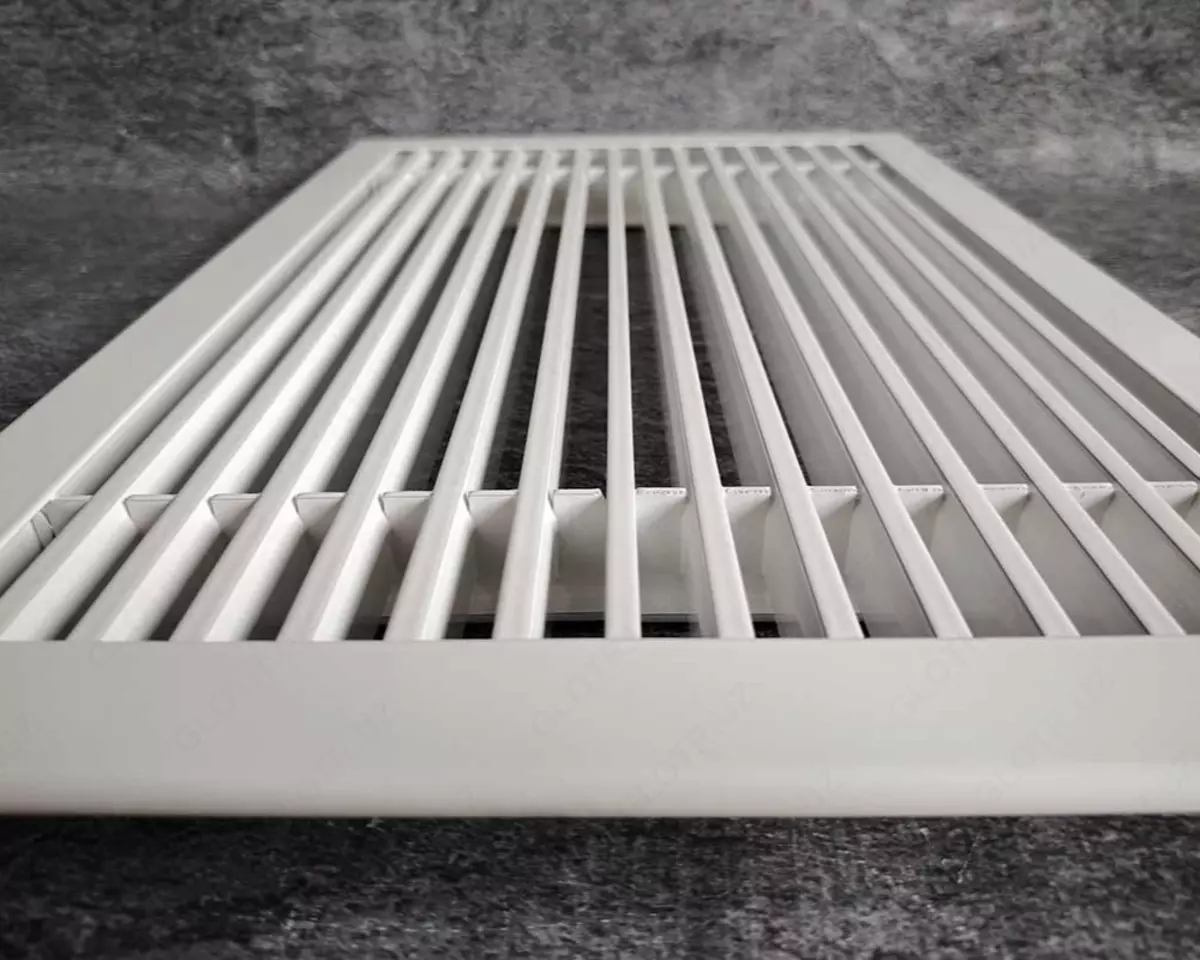

Решетка РАН-У2 выполнена на базе прочной алюминиевой рамки и горизонтально расположенных Y-образных жалюзи. Угол жалюзи зафиксирован под 0° относительно плоскости изделия, при этом сама схема воздухораспределения обеспечивает отклонение потока примерно на 15° от нормали в две стороны — от центра вверх и от центра вниз. Такая конфигурация способствует более полному заполнению объема помещения воздухом и снижает вероятность образования застойных зон.

Решетки данного вида выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×1000 мм. Если ширина решетки превышает 300 мм, дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и обеспечивающая стабильную геометрию изделия.

По дополнительному запросу решетки РАН-У2 могут оснащаться пружинной защелкой для скрытого монтажа либо отверстиями на лицевой стороне рамки для крепления винтовым соединением. Также предусмотрена возможность комплектации клапаном расхода воздуха и адаптером для присоединения к воздуховоду, что позволяет при необходимости расширить функциональность изделия.

Изделие изготавливается из алюминиевого профиля, благодаря чему решетка обладает малым весом, устойчивостью к коррозии и длительным сроком службы. По умолчанию поверхность окрашивается полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно выполнение покрытия в любые стандартные цвета по шкале RAL.

Преимущества решетки РАН-У2:

• линейное исполнение для вентиляционных каналов и проемов;

• Y-образные горизонтальные жалюзи;

• фиксированный угол жалюзи 0°;

• двухсторонняя раздача воздуха вверх и вниз;

• отклонение потока около 15° от нормали;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×1000 мм;

• усилительная полоса 12×3 мм при ширине более 300 мм;

• варианты крепления: защелка или винты;

• возможность установки клапана расхода и адаптера;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов.

РАН-У2 — оптимальный вариант для объектов, где требуется стабильная двухсторонняя подача воздуха без регулировки направления и с возможностью дальнейшей дооснастки.

Характеристики товара:

Часто задаваемые вопросы:

1. В чем особенность РАН-У2?
В двухсторонней раздаче воздуха — вверх и вниз от центра.

2. Можно ли регулировать направление потока?
Нет, направление фиксировано.

3. Возможны ли нестандартные размеры?
Да, изготовление с шагом 1 мм.

4. Когда устанавливается усилительная полоса?
При ширине решетки более 300 мм.

5. Можно ли дооснастить решетку клапаном?
Да, предусмотрена установка клапана расхода воздуха.
