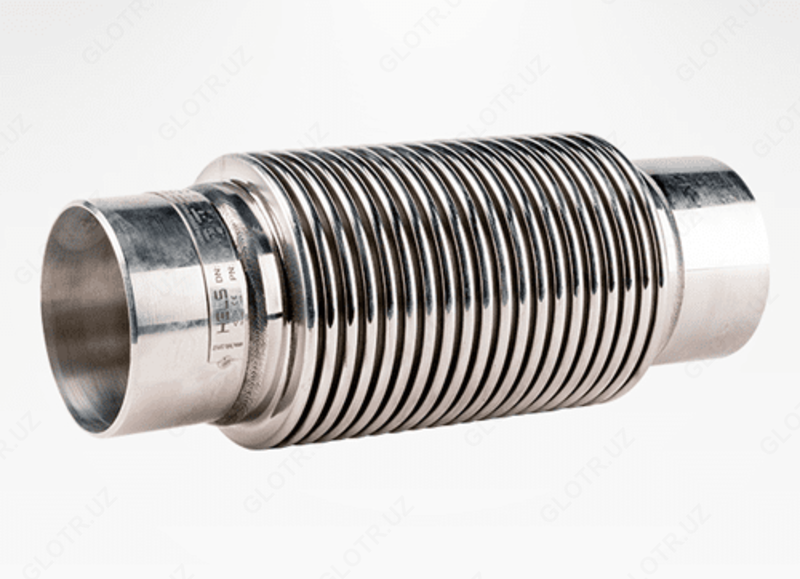

Нержавеющий осевой компенсатор HLS-30 MKB / DN32 под приварку

Нержавеющий осевой компенсатор HLS-30 MKB / DN32 под приварку

Осевые компенсаторы являются приборами, используемыми для компенсации температурных расширений жидкостей, проходящих в колоннах трубопроводов. Монтаж металлических сильфонных компенсаторов осевого типа производится по всей длине трубопровода, в соответствии со значениями расширений, рассчитанными при разделении трубопровода на отделы. Стандартный компенсатор осевого расширения производится с осевыми ходами 30 мм и 60 мм. По желанию и в зависимости от трубопровода, возможно производство компенсаторов с разным числом ходов. Основным элементом компенсаторов осевого расширения является сильфон, изготавливаемый из нержавеющей стали. По желанию и при необходимости, к сильфону могут прилагаться дополнительные элементы: внутренняя рубашка, шпильки (стержни), защитная покрышка и т.д. Толщина стенок, число слоев и прилагемые элементы сильфона выбираются в соответствии с типом, давлением и температурой жидкости.

Вид соединения: - приварные патрубки

Условия работы: - в соответствии с DİN 2401

Материал: - соответствии с DİN 17440

Сильфоны: - нержавеющая сталь

Соединение: нержавеющая или углеродистая сталь

Рабочее давление: - PN 16.

Рабочая температура: - от -196ºС до 427ºС

Компенсатор КСО (компенсатор сильфонный осевой) предназначен для компенсации осевых нагрузок на трубопроводы различных систем с температурой носителя до 250С. Устройство обеспечивает эффективную защиту труб и трубопроводов от статических и динамических нагрузок, выполняя роль растяжимого стыка на трубопроводе и компенсируя температурные удлинения прямолинейных участков водяных тепловых сетей. Прямолинейный участок трубопровода между неподвижными опорами при изменении температурного режима тепловой сети получает некоторое приращение своей длинны за счет температурного расширения материала трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Гофры сильфонов установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением. Компенсаторы не требуют обслуживания в процессе эксплуатации и относятся к классу неремонтируемых изделий.
