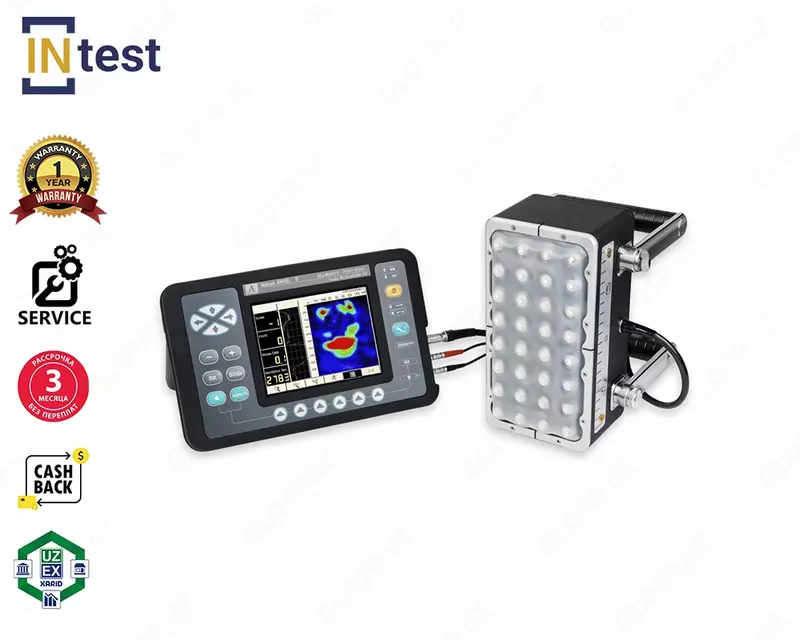

Низкочастотный ультразвуковой томограф A1020 MIRA LITE

Назначение и применение:

Поиск включений, полостей, непроваров, расслоений и трещин в объектах из бетона, железобетона и природного камня

Контроль конструкций из бетона до 1000 мм и из железобетона толщиной до 800 мм

Исследование структуры колонн до Ø 500 мм

Контроль фундаментов, мостов, плит, туннелей

Измерение глубины залегания арматуры и её состояния

Определение диаметра арматуры, толщины защитного слоя

Применяется в туннельном строительстве, метрополитене, железобетонных мостах, а также в конструкциях из пластмасс и металлов

• Количество преобразователей в антенной решетке: 32 (8 групп × 4 элемента)

• Диапазон измеряемых толщин: 10 – 1000 мм

• Диапазон устанавливаемых скоростей ультразвука: 1000 – 10 000 м/с

• Диапазон рабочих частот: 10–100 кГц

• Номинальная частота преобразования: 50 кГц

• Пределы допустимой абсолютной погрешности глубины залегания дефекта, мм:
   ±(0,05*H+10)

• H — измеряемая глубина (мм)

• Источник питания: аккумулятор

• Номинальное значение напряжения аккумулятора: 11,2 В

• Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч: не менее 10 часов

• Класс защиты: IP54

Габаритные размеры:

• Электронного блока, не более: 260×166×80 мм

• Антенной решетки, не более (без ручек): 220×129×99 мм

• С горизонтальным расположением ручек: 376×167×99 мм

• С вертикальным расположением ручек: 220×184×167 мм

Масса:

• Электронного блока и преобразователя с аккумулятором: не более 1,9 кг

• Антенной решетки: не более 3,1 кг

Средний срок службы: не менее 5 лет

Условия эксплуатации:

• Температура воздуха: от -10 до +50 °C

• Относительная влажность при температуре +35 °C: не выше 95%
