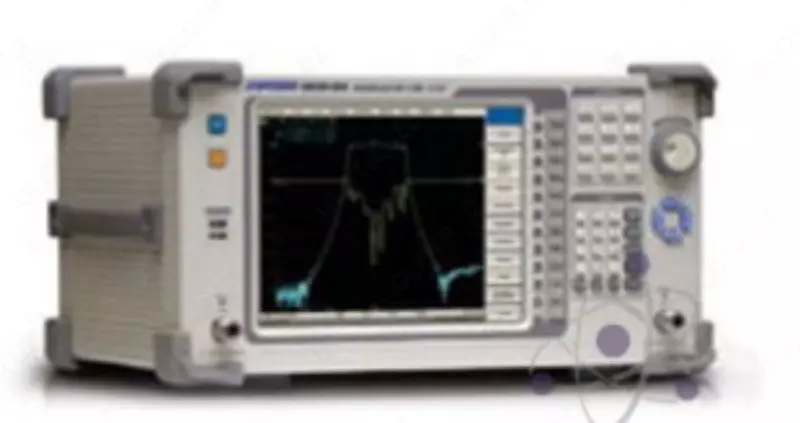

Обзор-808 — измеритель комплексных коэффициентов передачи и отражения
Код: P-0895606 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.Описание
Особенности измерителя комплексных коэффициентов передачи Обзор-808:
- Рабочий диапазон частот 0,3 МГц…8 ГГц
- Число измерительных портов: 2 порта
- Основные измеряемые параметры: S11…S44
- Основной тракт 50 Ом (тип N), дополнительно возможны измерения
в любых коаксиальных трактах при использовании соответствующих
переходов и калибровочных мер (опции)
- Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение коэффициента передачи систем с переносом частоты
- Управление и получение результатов автономно на приборе с «открытой» платформой
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры
- Интерфейсы USB, LAN (опция – GPIB)
Технические характеристики измерителя комплексных коэффициентов передачи Обзор-808:
в любых коаксиальных трактах при использовании соответствующих
переходов и калибровочных мер (опции)
| Характеристика | Параметр | Значение |
| ПАРАМЕТРЫ ГЕНЕРАТОРА |
Диапазон частот | 0,3 МГц…8 ГГц |
| Разрешающая способность | 1 Гц | |
| Погрешность установки частоты | ±5 x 10-6 | |
| Уровень выходного сигнала | -60…+10 дБмВт (от 0,3 до 6000 МГц) -60…+5 дБмВт (от 6000 до 8000 МГц) |
|
| Погрешность установки уровня | ±1 дБ | |
| Время перестройки | 125 мкс (измерения на одной частоте) | |
| ПАРАМЕТРЫ ПРИЕМНИКА |
Полоса фильтра | 1 Гц…30 кГц |
| Уровень шума | Не более – 125 дБмВт при фильтре 10 Гц | |
| Макс. уровень входной мощности | +25 дБмВт | |
| СКО развертки | Не более 0,001 дБ при фильтре 3 кГц | |
| ПАРАМЕТРЫ ПРИЕМНИКА |
Относительная погрешность измерения коэффициента отражения |
±(2,5…50)% в диапазоне коэфф. отражений 0,015…1 |
| Абсолютная погрешность измерения фазы коэффициента отражения |
±(4…22)° в зависимости от модуля КСВН | |
| Абсолютная погрешность измерения модуля и фазы коэффициента передачи (тракт тип N/ 50 Ом) |
±(0,1…1) дБ в диапазоне -90…+15 дБмВт; ± (1…6) ° в диапазоне -90…+15 дБмВт |
|
| ОБЩИЕ ДАННЫЕ |
Интерфейс | USB, LAN |
| Возможности ПО | 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры | |
| Массогабаритные параметры | 320 × 439 × 280 мм ок. 15 кг |
|
| Рабочие условия (темп., влажн.) |
от 5° С до 40° С;
|
