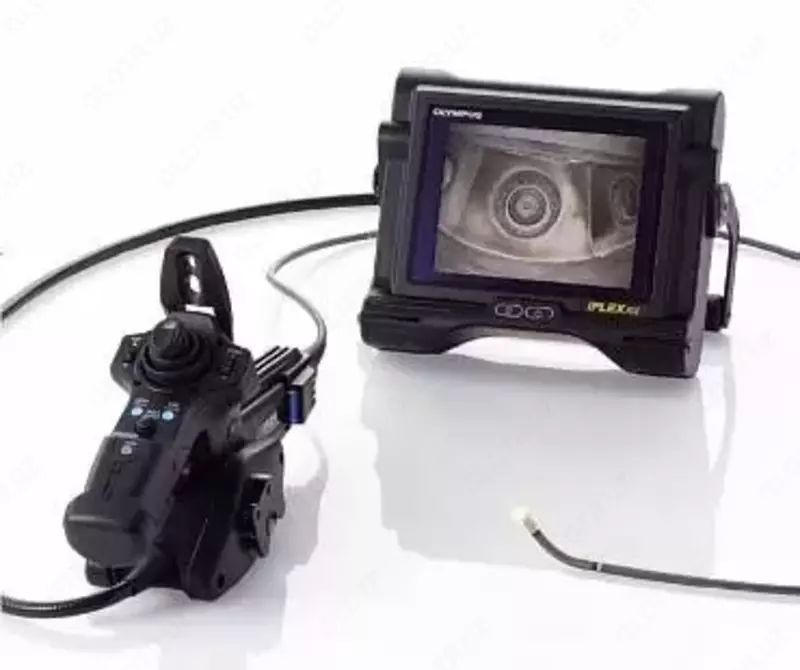

Olympus RVI iPLEX RX/RT - промышленный видеоскоп

Характеристики Olympus RVI iPLEX RX/RT

ОСНОВНЫЕ ХАРАКТИРИСТИКИ
iPLEX IX Модель	IV9420RX	IV9435RX	IV9620RX	IV9635RX	IV9650RX*¹	IV9675RX*¹
iPLEX RT Модель	IV9420RT	IV9435RT	IV9620RT	IV9635RT	IV9650RT*¹	IV9675RT*¹
Диаметр рабочей части	∅ 4,0 мм		∅ 6,0 мм
Длина рабочей части	2,0 м	3,5 м	2,0 м	3,5 м	5,0 м	7,5 м
Материал внешней оплетки	Высококачественный вольфрам
Жесткость	Постоянная жесткость		Переменная жесткость рабочей части (технология Tapered Flex). Гибкость плавно нарастает от блока управления к дистальному концу.
Углы отклонения верх/низ/право/лево	130°	130°	150°	130°	*¹	*¹
Приблизительный вес системы (с аккумулятором)	2,9 кг	3,0 кг	3,1 кг	3,2 кг	*¹	*¹
*1 Выпуск ожидается в мае 2014 г
ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ
	iPLEX RX			iPLEX RT
Механизм отклонения изгибаемой части зонда	Усовершенствованная технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление
Датчик температуры	Двухуровневый пороговый индикатор высокой температуры			Нет
Источник света	Светодиодная подсветка сверхвысокой интенсивности
Механизм блокировки оптического сменного адаптера	двойная резьба с кольцевым резиновым уплотнением
РУЧНОЙ БЛОК УПРАВЛЕНИЯ
Габариты (Ш×Д×В)	365×93×192 мм
Вес	1000 г
Кнопки быстрого доступа	Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: Управление артикуляцией зонда, Регулировки изображения, запись видео/ «захват» экрана, доступ к меню
СИСТЕМНЫЙ БЛОК
Габариты (Ш×Д×В)	227×64×189 мм  Максимальные габариты: 239×99×215 мм

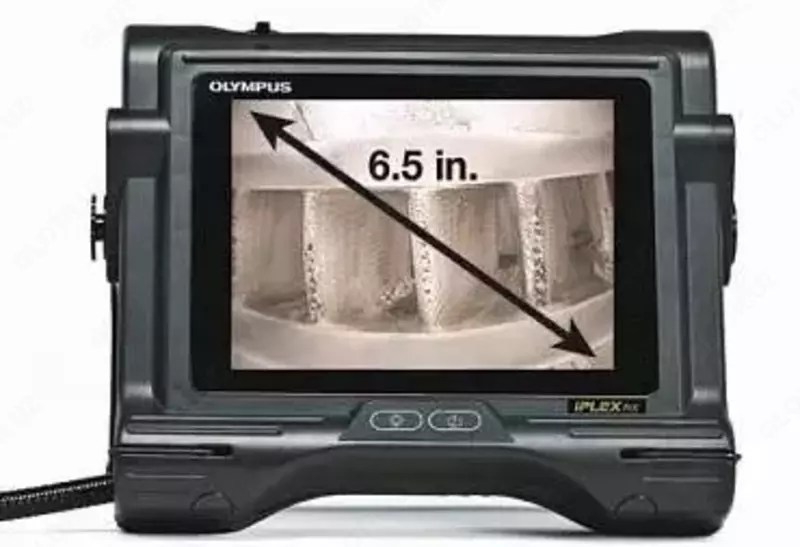

LCD монитор	6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете
Электропитание	Батарея: 10,8 В номинальное значение, ~120 минут непрерывной работы Питание от сети: от 100 В до 240 В, 50/60 Гц (выносной импульсный блок питания)
Стандарт видеовыхода	VGA
Выход USB	Стандартный USB 2.0 A-типа
ПРОГРАММНОЕ УПРАВЛЕНИЕ
Операции с изображениями	5х цифровое увеличение изображения, 10 ступеней регулировки яркости
Регулировка усиления	Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER)			Нет
Регулировка резкости	4-х ступенчатая регулировка резкости			Нет
Регулировка насыщенности	3-х ступенчатая регулировка цветонасыщенности			Нет
Знакогенератор монитора	Допускается ввод до 30 стандартных символов
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Внешние сменные носители информации	Флеш-память USB, рекомендованная компанией Olympus
Выводимая  знакогенератором дисплея информация	Заголовок из 30 пользовательских символов, дата, время, системные настройки
Окно предварительного просмотра отснятых изображений	Записанная информация может быть просмотрена в виде окна-массива уменьшенных изображений
Запись статических изображений (фото)	Разрешение 768×576 пикселей
	Формат записи сжатый JPEG
	Размер одного сохраненного изображения — примерно 300 Кб (возможность сохранения около 3,400 изображений на 1 Гб памяти)
Запись видео	Разрешение 640×480 пикселей
	Формат записи AVI MPEG-4, материал может быть легко просмотрен при помощи Windows Media Player
	Размер фрагмента видеозаписи длинной 1 с составляет ~500 Кб (~30 минут записи видео на 1 Гб памяти)
СТЕРЕОИЗМЕРЕНИЯ  (дополнительные функции iPLEX RX*, выпуск ожидается в мае 2014 г.)
Расстояние	Расстояние между двумя точками в пространстве
Точка-Линия	Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии
Глубина	Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости
Область/Линии	Измерение площади некоторой области, а также длины контура, образованного несколькими точками
* В случае iPLEX RT, стереоскопические измерения становятся возможными после модификации до уровня iPLEX RX.



ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур	Рабочая часть	На воздухе: от –25 до 100 °C iPLEX RX; от –25 до 80 °C iPLEX RT
		В воде: от 10 до 30 °С
	Системный блок, блок управления	На воздухе: от –10 до 40 °С с аккумулятором  от 0 до 40 °С c адаптером питания переменного тока
Относительная влажность	Для всех частей	От 15 % до 90 %
Устойчивость к жидким агрессивным средам	Для всех частей	Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5 % соляным раствором
Водонепроницаемость	Рабочая часть (зонд)	Полностью герметична. Выдерживает гидростатическое давление: IV94 серия — эквивалент высоты столба воды до 3,5 м; IV96 серия — эквивалент высоты столба воды до 7,5 м
	Системный блок, блок управления	Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой.
СТОЙКОСТЬ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ
Допустимые условия эксплуатации для данного прибора соответствуют стандартам министерства обороны США MIL-STD-810F/G и MIL-STD-461F. Гарантия отсутствия дефектов не предоставляется ни при каких условиях. За подробными сведениями обращайтесь к торговому представителю Olympus.
Метод испытания	Соответствие стандарту
Вибрация	MIL-STD-810F, Метод 514.5, Процедура I (Общий вибрационный тест)
Удар	MIL-STD-810G, Метод 516.5, Процедура IV (Тест на падение с высоты)
Водонепроницаемость	MIL-STD-810F, Метод 506.4, Процедура I (Дождь с ветром)
Влажность	MIL-STD-810F, Метод 507.4
Соляной туман	MIL-STD-810F, Метод 509.4
Песок и пыль	MIL-STD-810G, Метод 510.4, Процедура I (Частицы пыли с ветром)
Обледенение	MIL-STD-810F, Метод 521.2
Электромагнитные помехи*¹	MIL-STD-461F, RS-103, (Тест на электромагнитную восприимчивость неэкранированных частей прибора)
Взрывоопасная атмосфера	MIL-STD-810F, Метод 511.4, Процедура I (Работа во взрывоопасной атмосфере)
*1 Исключение IV9675RX и IV9675RT серии

ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ
Оптические адаптеры (объективы) с наружным диаметром 6,0 мм		AT40D- IV96	AT80D/ NF-IV96	AT80D/ FF-IV96	AT120D/ NF-IV96	AT120D/ FF-IV96	AT80S- IV96	AT120S/ NF-IV96	AT120S/ FF-IV96
Опти­ческие  характеристики	Угол поля	40°	80°		120°		80°	120°
	Направление обзора	прямое					боковое
	Глубина резкости*¹	От 200 мм до ∞	От 9 мм до ∞	От 35 мм до ∞	От 2 до 200 мм	От 19 мм до ∞	От 15 мм до ∞	От 1 до 25 мм	От 3 мм до ∞
Дис­тальный конец	Наружный диаметр*²	∅ 6,0 мм
	Длина*³	18,4 мм	18,9 мм	18,8 мм	18,9 мм	18,8 мм	24,2 мм

		ОПТИЧЕСКИЕ АДАПТЕРЫ С НАРУЖНЫМ ДИАМЕТРОМ 4,0 мм					СТЕРЕО АДАПТЕРЫ ДИАМЕТРОМ 4,0 мм и 6,0 мм*4
		AT80D/ FF-IV94*4	AT120D/ NF-IV94	AT120D/ FF-IV94	AT100S/ NF-IV94	AT100S/ FF-IV94	AT50D/ 50D-IV94	AT50S/ 50S-IV94	AT60D/ 60D-IV96	AT60S/ 60S-IV96
Оптические  характеристики	Угол поля	80°	120°		100°		50°/50°		60°/60°
	Направление  обзора	прямое			боковое		прямое/ прямое	боковое/ боковое	прямое/ прямое	боковое/ боковое
	Глубина резкости*¹	От 35 мм до ∞	От 2 до 200 мм	От 17 мм до ∞	От 2 до 15 мм	От 8 мм до ∞	*4	*4	*4	*4
Дис­тальный конец	Наружныйдиаметр*²	∅ 4,0 мм					∅ 4,0 мм		∅ 6,0 мм
	Длина*³	19,0 мм			21,7 мм		*4	*4	*4	*4
*1 Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко. *2 Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром 4,0 и 6,0 мм. *3 Соответствует длине жесткого участка рабочей части в районе дистального конца..
