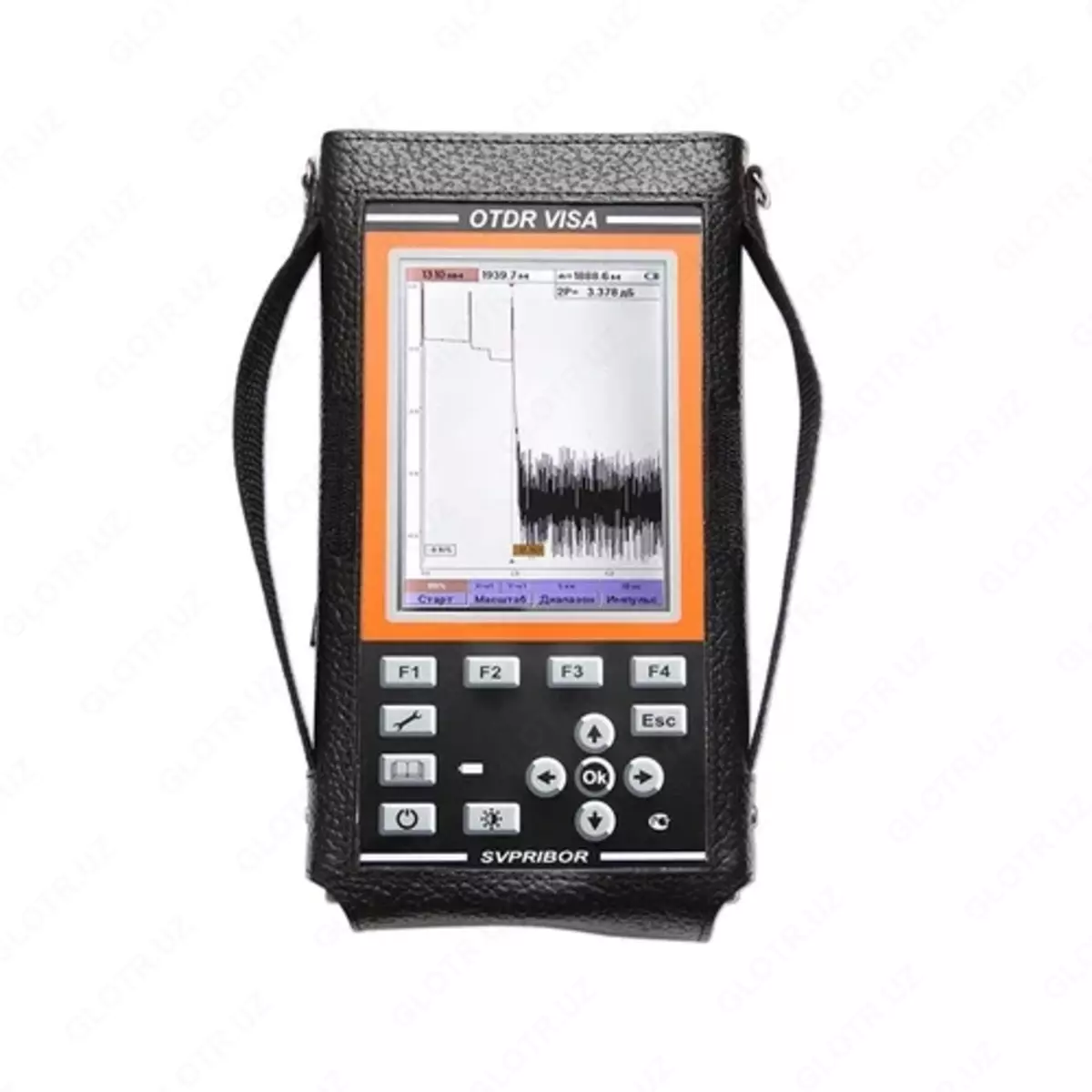

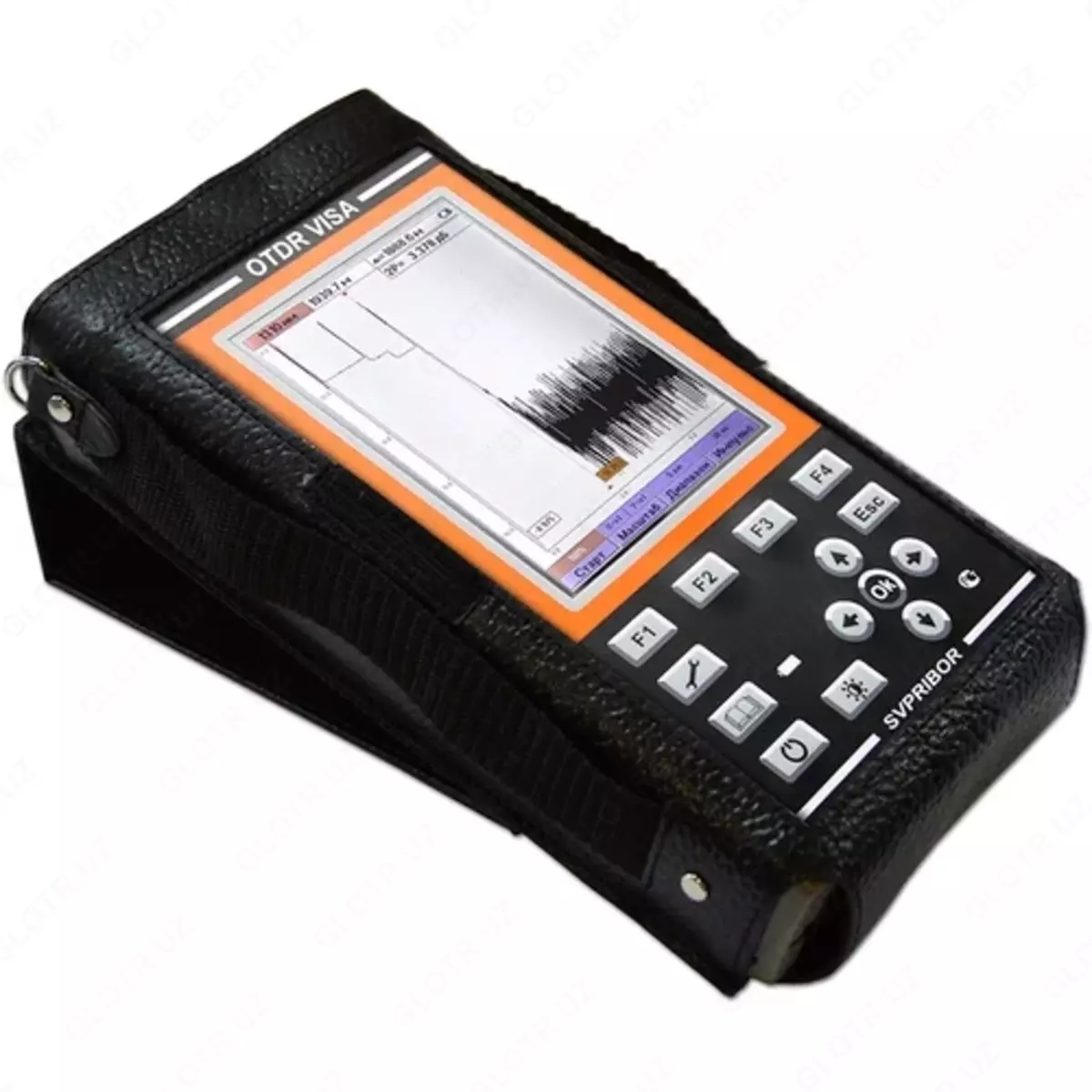

OTDR VISA — оптический рефлектометр

Описание оптического рефлектометра OTDR VISA:

OTDR VISA оптические рефлектометры на длины волн одномодовые (SM) 1310 / 1490 / 1550 / 1625 / 1650 нм с оптическими модулями М0+ / M0 / M1 / M2 и многомодовые (MM) 850 / 1300 нм M2.

Особенности оптического рефлектометра OTDR VISA:

Cертифицированная опция измерителя мощности;

Ethernet: Ping, рефлектометр для витой пары, удаленное управление по Интернету и ЛС;

Цветной экран с разрешением 640х480;

Новый софт с автоанализом в стандарте EXFO;

Количество точек до 98 000, разрешение 5 см;

Ускорение работы на коротких диапазонах;

Автозапись, большой объем памяти;

Автопроверка качества соединения ОВ с входным портом.

Сводная таблица модификаций беспроводного интерфейса OR-1 (USB):

Модификация Длина волны оптического излучения на выходе рефлектометра, нм Динамический диапазон Мертвая зона по затуханию Мертвая зона по отражению

OTDR VISA 1310/1550 М0+ 1310 ± 25 / 1550 ± 25 39/37 дБ 5 метров 1,5 метра

OTDR VISA 1310/1550 М0 1310 ± 25 / 1550 ± 25 37/35 дБ 5 метров 1,5 метра

OTDR VISA 1310/1550 М1 1310 ± 25 / 1550 ± 25 34/32 дБ 6 метров 2 метра

OTDR VISA 1310/1550 М2 1310 ± 25 / 1550 ± 25 31/30 дБ 10 метров 3 метра

OTDR VISA 1310/1490/1550 M0 1310 ± 25 / 1490 ± 25 / 1550 ± 25 36/36/35 дБ 5 метров 1,5 метра

OTDR VISA 1310/1490/1550 M1 1310 ± 25 / 1490 ± 25 / 1550 ± 25 34/34/32 дБ 6 метров 2 метра

OTDR VISA 1310/1490/1550 M2 1310 ± 25 / 1490 ± 25 / 1550 ± 25 30/30/28 дБ 10 метров 3 метра
