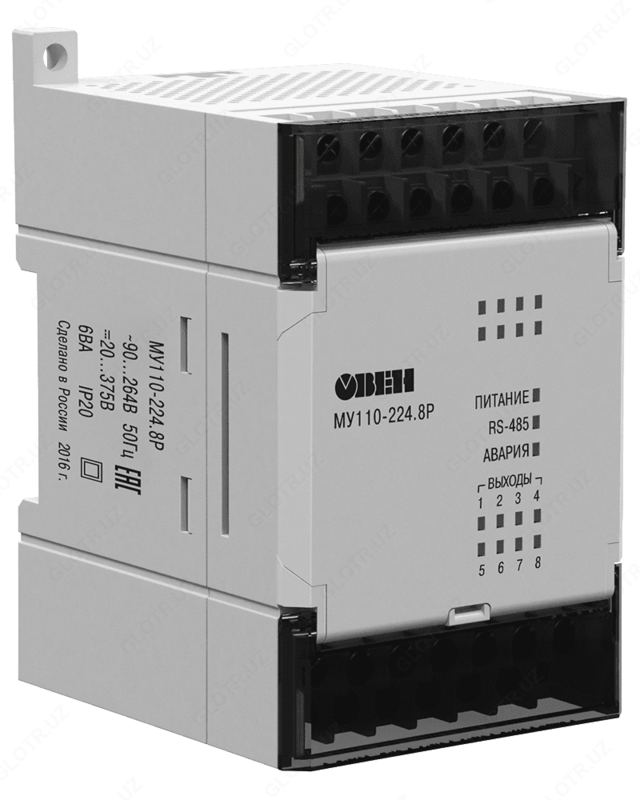

ОВЕН МУ110-224.8Р

Назначение модуля дискретного вывода ОВЕН МУ110-8Р

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля дискретного вывода ОВЕН МУ110-8Р

• 8 каналов дискретного вывода
• Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В
• Возможность выдачи ШИМ-сигнала с любого выхода
• Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

Комплектация

1. Модуль дискретного вывода ОВЕН МУ110-8Р
2. Паспорт и руководство по эксплуатации
3. Программа конфигурирования «Конфигуратор М110» на CD
4. Гарантийный талон
