Панель распределительная серии ЩО-70

Панели распределительные серии ЩО-70 — это надежные элементы распределительных устройств, предназначенные для работы в электрических сетях трехфазного переменного тока напряжением 380/220 В и частотой 50 Гц. Они применяются в сетях с глухозаземленной или изолированной нейтралью и служат для приема, распределения электроэнергии, а также для защиты отходящих линий от перегрузок и коротких замыканий.

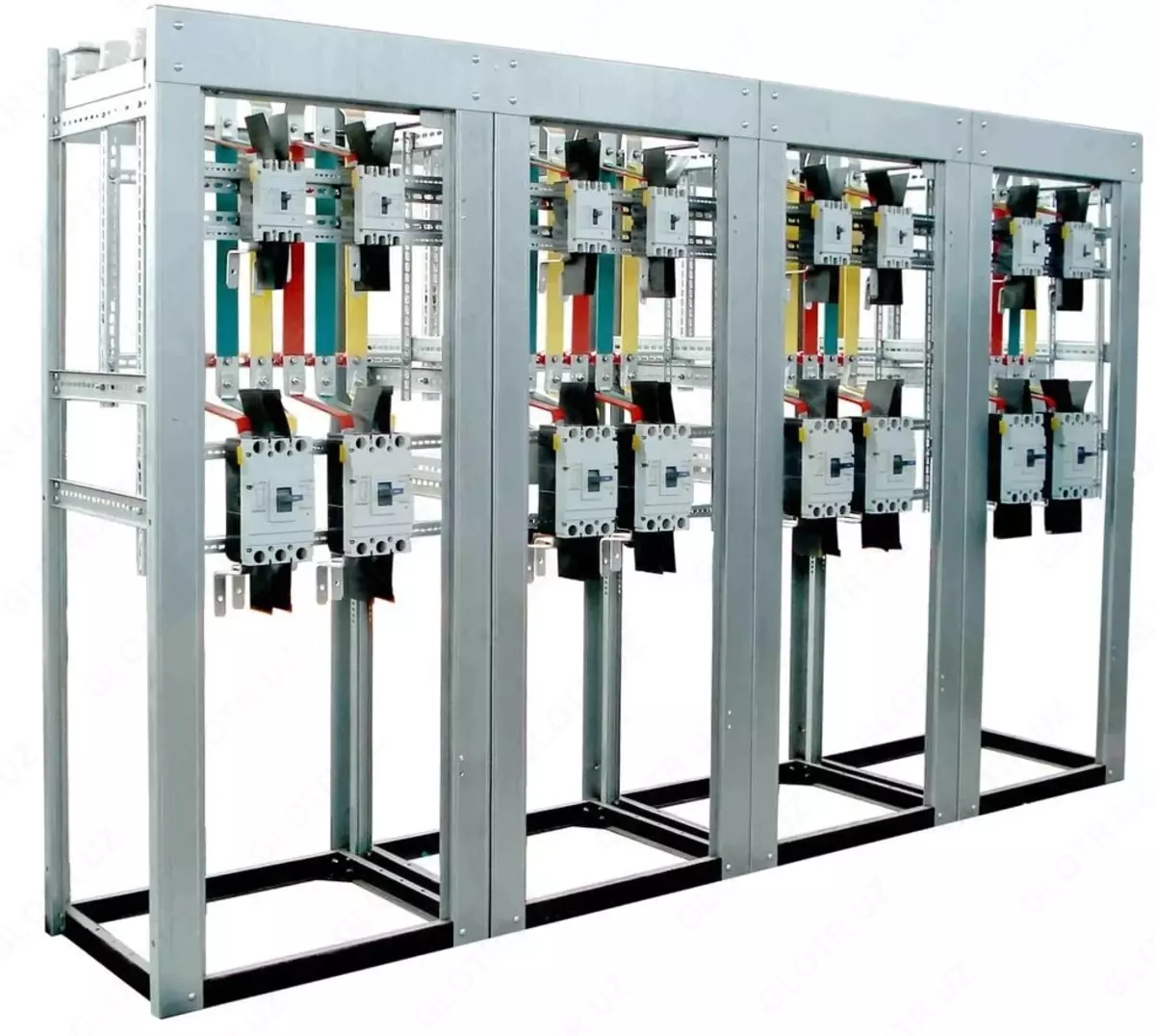

Щиты на базе панелей ЩО-70 комплектуются из вводных, линейных, секционных, вводно-линейных панелей, а также из панелей с аппаратурой АВР и диспетчерского управления уличным освещением. Такое исполнение обеспечивает универсальность и гибкость применения в гражданских и промышленных объектах.

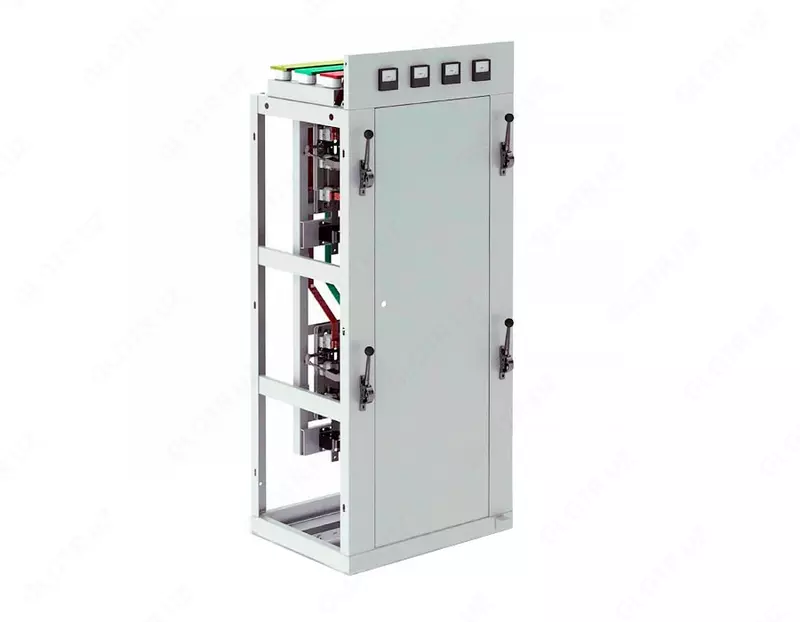

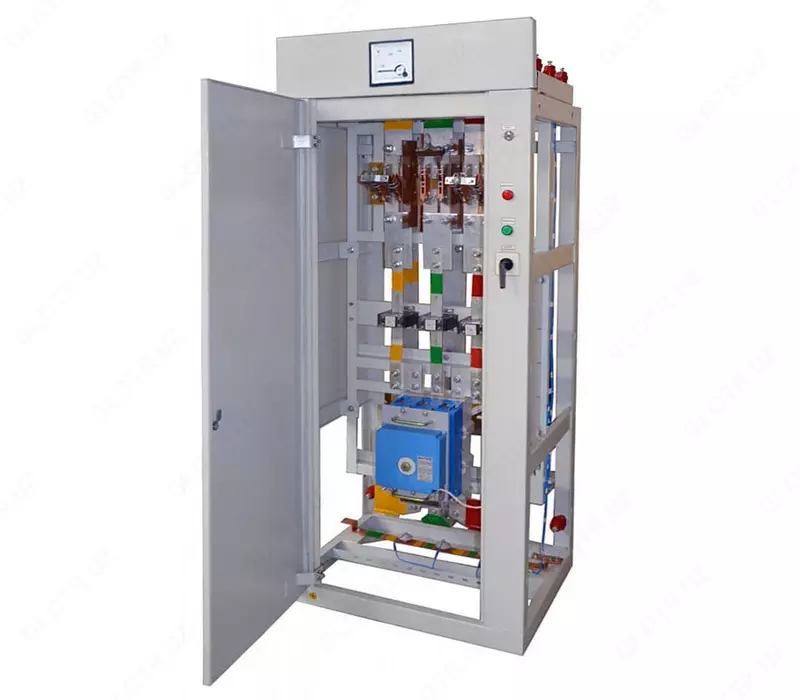

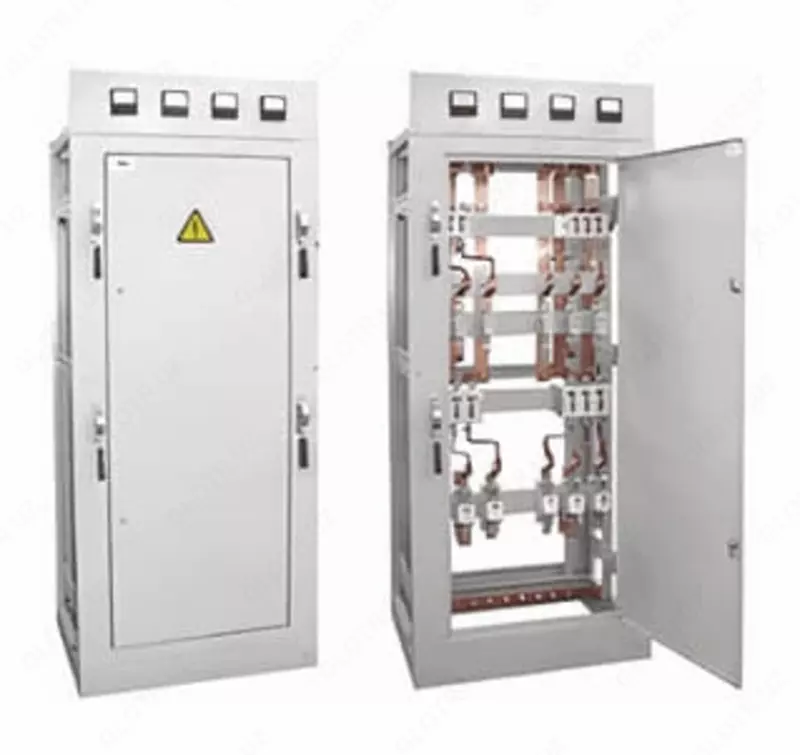

Каркас панелей ЩО-70 выполнен сварным способом и оснащен дверцей с замками, что гарантирует надежность эксплуатации и удобство технического обслуживания. Внутри каркаса на кронштейнах располагается рама с аппаратурой, управление которой осуществляется через устройства на передних стойках. Для контроля работы автоматических выключателей предусмотрены смотровые окна. В верхней части панели закреплен кронштейн с изоляторами для сборных шин, а также приборная панель, служащая дополнительным ограждением. Для крепления кабелей используется прочный перфорированный уголок.

Технические характеристики:

• Номинальное напряжение: 0,4 кВ

• Количество отходящих линий: 1, 2, 4 или 6

• Номинальный ток вводных панелей: до 4000 А

• Номинальный ток отходящих линий: 100, 250, 400, 630 или 1000 А

• Электродинамическая стойкость: 25 кА

• Масса: 90 кг

• Климатическое исполнение: У, категория размещения 3 (ГОСТ 15150)

• Диапазон рабочих температур: от -40 °С до +40 °С

• Относительная влажность: до 80% при +20 °С

• Рабочее положение: вертикальное (допустимое отклонение 5°)

Панели ЩО-70 У3 обеспечивают высокий уровень надежности и долговечности, что делает их востребованными при оснащении распределительных устройств электросетей различного назначения.
