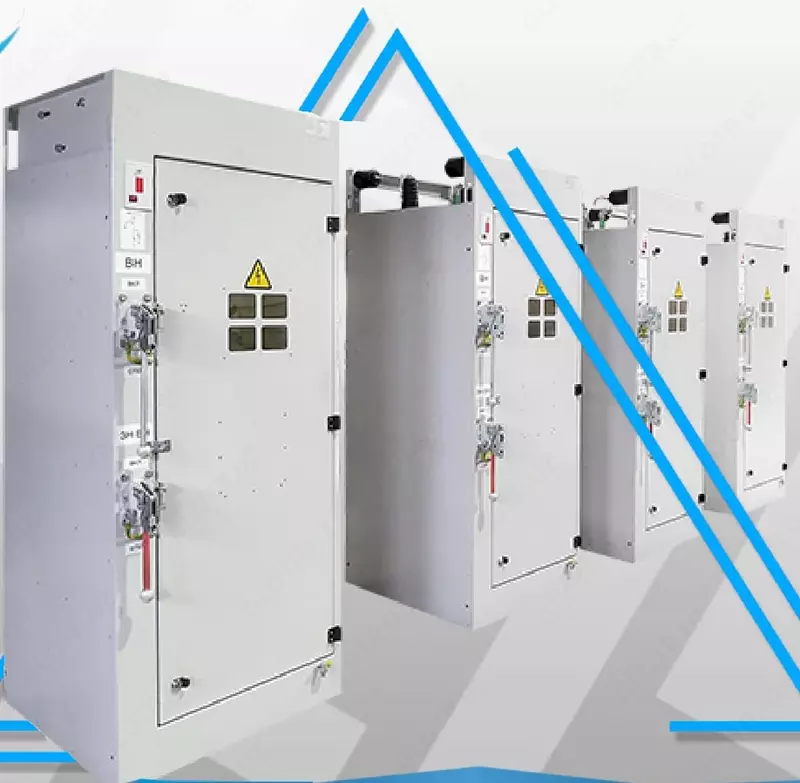

Панель (вводная) ЩО-85, с стационарным авт. выкл. YCM1- 1600L 3P 1600A

Панели ЩО-85 предназначены для комплектования распредустройств напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема и распределения электроэнергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Панель ЩО состоит из сварного корпуса и рамы, на которой расположены функциональные блоки. Все элементы корпуса покрашены порошковой краской. Оперативное обслуживание производится с фасада панели. С боковых сторон панели (щита ЩО-85) устанавливаются торцовые панели.

Щиты из панелей ЩО изготавливаются с цоколем и без. Щиты с цоколями устанавливаются в помещения с ровными полами, в этом случае цоколь представляет собой кабельный канал. Щиты без цоколей устанавливаются в помещения с организованной структурой кабельных каналов. Панели ЩО фиксируются с помощью четырех отверстий, которые находятся в основании каркаса.

По назначению панели ЩО делят на:

линейные;

вводные;

секционные;

вводно-линейные;

вводно-секционные;

панели с аппаратурой АВР;

панели диспетчерского управления уличным освещением;

торцевые панели;

щитки учета;

Панель вводная:

Панели изготавливаются как для кабельного, так и шинного вводов с рубильниками или автоматическими выключателями. На панелях с рубильниками устанавливаются рубильник и предохранители на 630А (на 1000А устанавливается один рубильник). На панелях с автоматическими выключателями устанавливаются стационарные выключатели на токи 1000, 1600, 2000А с электромагнитным приводом, а между сборными шинами и выключателем устанавливаются разъединители на 630, 1000, 1600 и 2000А

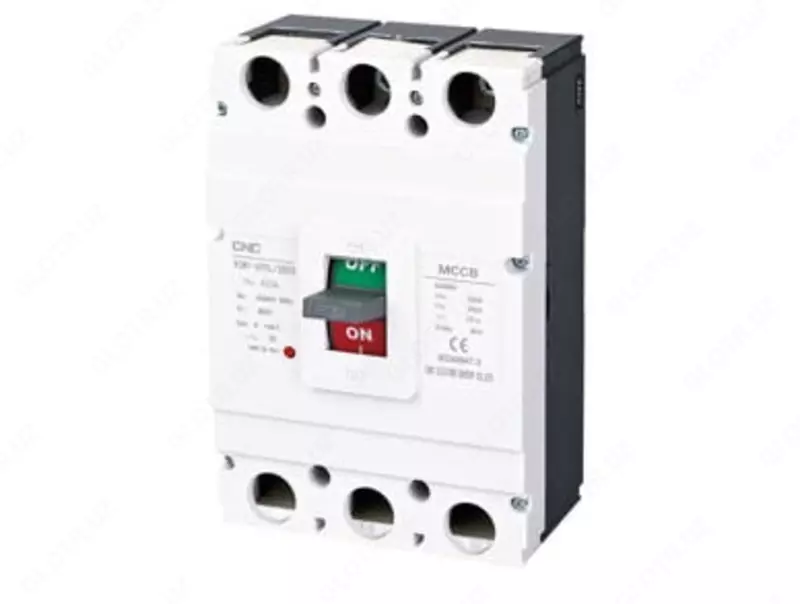

Стационарный автоматический выключатель YCM1- 1600L 3P 1600A

Автоматический выключатель в литом корпусе серии YCM1 тип L (стандартный тип), использует передовую международную конструкцию и технологию производства. Благодаря небольшим и компактным характеристикам, высокой отключающей способности, короткому дугогасительному промежутку, антивибрационным характеристикам, автоматический выключатель широко используется в наземных и морских устройствах, они применяются для распределительной сети переменного тока 50 Гц, номинальное напряжение изоляции 800 В. (YCM1-63 до 500 В), номинальное рабочее напряжение 690 В (YCM1-63 до 400 В) и ниже, номинальный ток до 1600 А, может использоваться для распределения электроэнергии и защиты силового оборудования от перегрузки, короткого замыкания, пониженного напряжения и т. д. также оказывает защитное действие при нечастых пусках двигателей и защищает от перегрузки, короткого замыкания и отсутствия напряжения. В серии рамы от 63 до 630 А трехполюсный продукт также поставляется с прозрачной крышкой, что удобно для покупателя, чтобы наблюдать за работой продукта. Автоматический выключатель может быть установлен вертикально или горизонтально. Автоматический выключатель соответствует стандарту IEC60947-2.

Основные технические характеристики панели ЩО-85

Вид - панель

Тип панели - вводная

Серия панели - ЩО-85

Назначение - распределительный щит

Температура окружающей среды  от -40°С до +35°С

Степень защиты  IР21, IP31

Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ16962.1-89  УХЛ 4

Габариты - 2200 х 800 х 600 мм

Технические характеристики автоматического выключателя YCМ1

Вид - выключатель

Тип выключателя - автоматический, воздушный

Бренд - CNC Electric

Полюсы (P) - 3

Номинальный ток In (A) - 1600

Номинальное напряжение изоляции Ui (В) - 500

Номинальное импульсное выдерживающее напряжение Uimp (В) - 6000

Номинальное рабочее напряжение Ue (В) - AC400

Страна производитель - Китай
