Панель (вводная) ЩО-85, с воздушным авт. выкл. YCW1- 3200/3P 3200A

Панели ЩО-85 предназначены для комплектования распредустройств напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема и распределения электроэнергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

Панель ЩО состоит из сварного корпуса и рамы, на которой расположены функциональные блоки. Все элементы корпуса покрашены порошковой краской. Оперативное обслуживание производится с фасада панели. С боковых сторон панели (щита ЩО-85) устанавливаются торцовые панели.

Щиты из панелей ЩО изготавливаются с цоколем и без. Щиты с цоколями устанавливаются в помещения с ровными полами, в этом случае цоколь представляет собой кабельный канал. Щиты без цоколей устанавливаются в помещения с организованной структурой кабельных каналов. Панели ЩО фиксируются с помощью четырех отверстий, которые находятся в основании каркаса.

По назначению панели ЩО делят на:

линейные;

вводные;

секционные;

вводно-линейные;

вводно-секционные;

панели с аппаратурой АВР;

панели диспетчерского управления уличным освещением;

торцевые панели;

щитки учета;

Панель вводная:

Панели изготавливаются как для кабельного, так и шинного вводов с рубильниками или автоматическими выключателями. На панелях с рубильниками устанавливаются рубильник и предохранители на 630А (на 1000А устанавливается один рубильник). На панелях с автоматическими выключателями устанавливаются стационарные выключатели на токи 1000, 1600, 2000А с электромагнитным приводом, а между сборными шинами и выключателем устанавливаются разъединители на 630, 1000, 1600 и 2000А

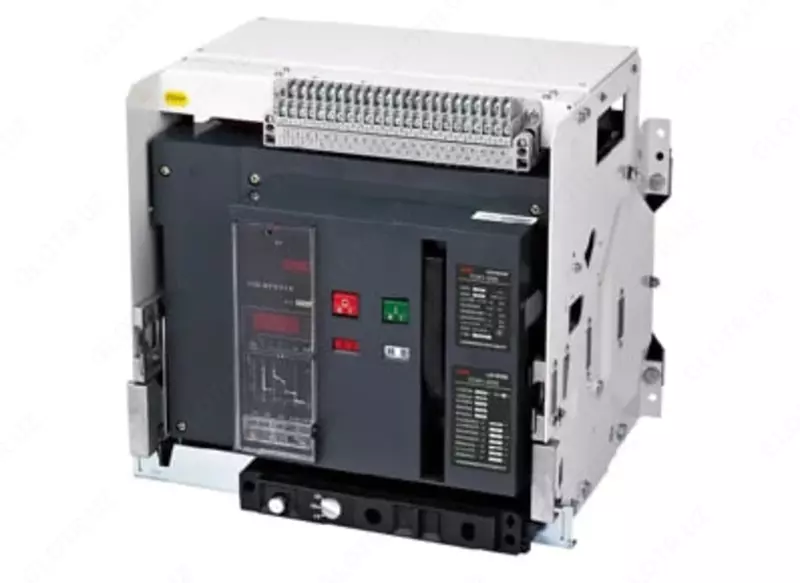

Воздушный автоматический выключатель YCW1- 3200/3P 3200A

Автоматические выключатели YCW1 предназначены для сетей переменного тока частоты 50 Гц., номинального напряжения 400 и 690 В с номинальны током до 6300 А. Они применяются в низковольтном щитовом оборудовании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю. Благодаря наличию в выключателях многофункциональных блоков на базе микропроцессорных модуля применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий.

Основные технические характеристики панели ЩО-85

Вид - панель

Тип панели - вводная

Серия панели - ЩО-85

Назначение - распределительный щит

Температура окружающей среды  от -40°С до +35°С

Степень защиты  IР21, IP31

Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ16962.1-89  УХЛ 4

Габариты - 2200 х 800 х 600 мм

Технические характеристики автоматического выключателя YCW1

Вид - выключатель

Тип выключателя - автоматический, воздушный

Бренд - CNC Electric

Полюсы - 3P

Номинальный ток В - 3200A

Номинальная частота Гц - 50

Номинальное напряжение изоляции Ui (В) - 800

Страна производитель - Китай
