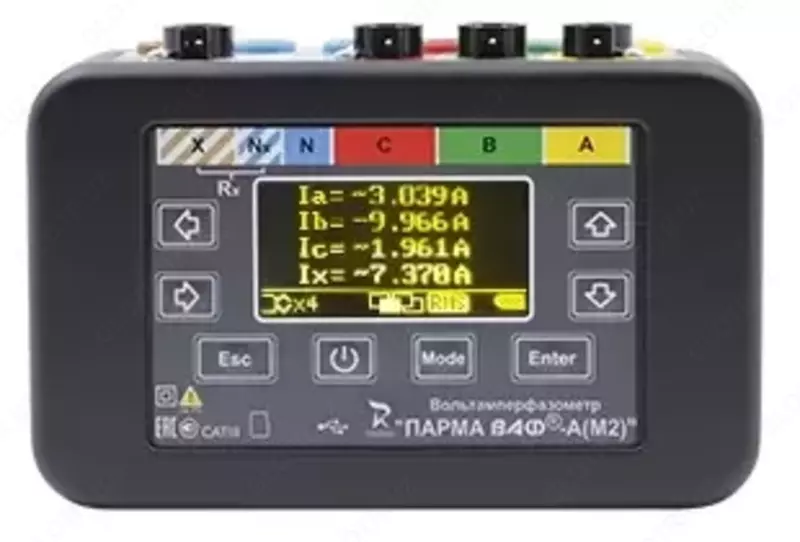

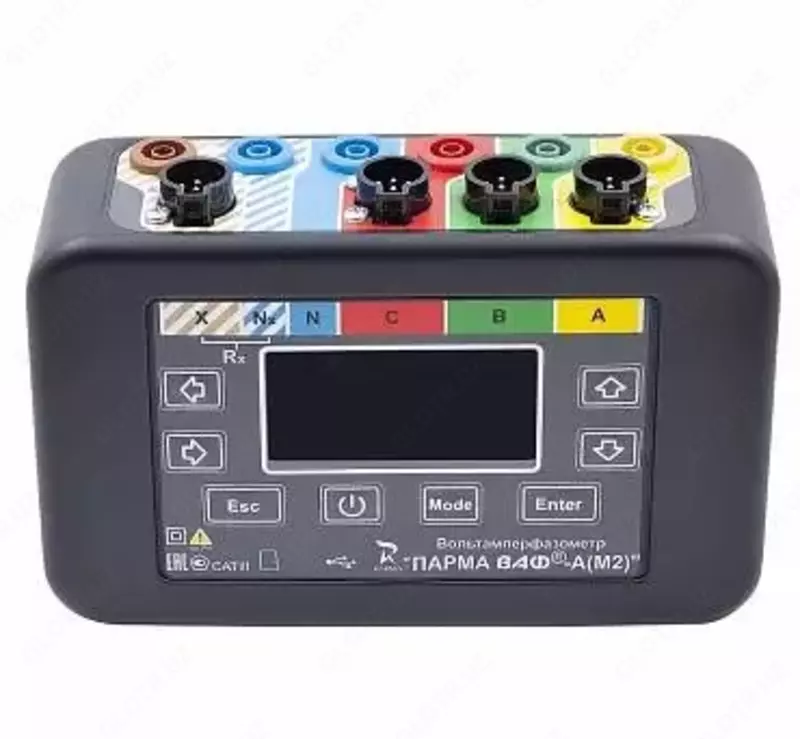

ПАРМА ВАФ-А(М2) - вольтамперфазометр

Характеристики ПАРМА ВАФ-А(М2)

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Δ), относительной (δ), приведенной 1) (γ) погрешности измерений	Примечание
Измерение напряжения (силы) постоянного тока (U), режим «ВАФ» и режим «РАС»
Напряжение постоянного тока	от ±0,5 до ±650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи 2) ≤ 0,1·Uк 3) при Uи ≥ 0,1·Uк
Сила постоянного тока (с комплектом датчиков тока ДТИ-5)	от ±0,007 до ±10,000 А	γ = ±0,1 % δ = ±0,5 %	при Iи 4) ≤ 0,2·Iк 5) при Iи ≥ 0,2·Iк
Сила постоянного тока (с комплектом датчиков тока ДТИ-4)	от ±10 до ±1000 А	γ = ±0,75 % δ = ±5,0 %	при Iи ≤ 0,15·Iк при Iи ≥ 0,15·Iк
Измерение мощности постоянного тока (P), режим «ВАФ» и режим «РАС» с функцией «Самописец»
Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) – режим «ВАФ» – режим «РАС»		γ = ±0,03 % δ = ±2,0 %	при Pи 6) ≤ 65 Вт при Pи ≥ 65 Вт
	от 0,035 до 6500,000 Вт
Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) – режим «ВАФ» – режим «РАС»	от 0,05 до 30,00 кВт   от 30,001 до 650,000 кВт	γ = ±0,25 % δ = ±6,0 %
Измерение среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 40 до 65 Гц	от 0,5 до 650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи ≤ 0,1·Uк при Uи ≥ 0,1·Uк
Измерение частоты напряжения переменного тока (fU), режим «ВАФ» и режим «РАС»
Частота напряжения переменного тока – режим «ВАФ»   – режим «РАС»	от 40 до 65 Гц   от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Uи <5 В при Uи ≥ 5 В при Uи ≥ 10 В
Измерение среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим «ВАФ» и режим «РАС»
Среднеквадратическое значение силы переменного тока, в диапазоне частот от 40 до 65 Гц
(с комплектом датчиков тока ДТИ-1) – режим «ВАФ»   – режим «РАС»	от 0,004 до 40,000 А   от 0,004 до 40,000 А	γ = ±0,01 % δ = ±1 % γ = ±1 %	при Iи ≤ 0,01·Iк при Iи ≥ 0,01·Iк
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»
	от 0,5 до 200,0 А	γ = ±1 %
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ» – режим «РАС»
	от 200,001 до 500,000 А	δ = ±2 %
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»
	от 3,000 до 300,000 А	δ = ±4 %
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»
	от 40 до 1000 А	δ = ±4 %
Измерение частоты силы переменного тока (fI), режим «ВАФ» и режим «РАС»
Частота силы переменного тока
(с комплектом датчиков тока ДТИ-1) – режим «ВАФ»   – режим «РАС»	от 40 до 65 Гц   от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 60 мА при Iи ≥ 60 мА   при Iи ≥ 100 мА
(с комплектом датчиков тока ДТИ-2) – режим «ВАФ»   – режим «РАС»	от 40 до 65 Гц   от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 1,5 А   при Iи ≥ 1,5 А при Iи ≥ 2 А
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 3 А при Iи ≥ 5 А
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим «ВАФ» – режим «РАС»	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 40 А
Измерение среднеквадратического значения напряжения переменного тока прямой (U1), обратной (U2) и нулевой (U0) последовательности, режим «ВАФ» и режим «РАС»
Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности – режим «ВАФ» – режим «РАС»	от 0,5 до 650,0 В	γ = ±1,5 % δ = ±2 %
Измерение коэффициента n-ой гармонической составляющей напряжения (КU(n)), режим «ВАФ» и режим «РАС»
Коэффициент n-ой гармонической составляющей напряжения – для n от 2 до 19 включ. для режима «ВАФ» – для n от 2 до 14 включ. для режима «РАС»	от 0 до 90 %	Δ = ±0,25 % δ = ±5,0 %	при КU(n) < 1 при КU(n) ≥ 1
Измерение коэффициента несимметрии по нулевой последовательности напряжения (К0U), режим «ВАФ»
Коэффициент несимметрии по нулевой последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение коэффициента несимметрии по обратной последовательности напряжения (К2U), режим «ВАФ»
Коэффициент несимметрии по обратной последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим «ВАФ»
Измерение коэффициента искажения синусоидальности кривой напряжения (KUИ), режим «ВАФ»
Коэффициент искажения синусоидальности кривой напряжения	от 0 до 100 %	Δ = ±0,25 % δ = ±10,0 %	при КU(n) < 1 при КU(n) ≥ 1
Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P(1)), реактивной (Q(1)) и полной (S(1)) однофазной и трехфазной электрической мощности основной гармоники, режим «ВАФ» и режим «РАС» с функцией «Самописец»
Активная, реактивная и полная мощности
(с комплектом датчиков тока ДТИ-1) – по одной фазе   – по трем фазам	от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А		P при (0,5 ≥ |cosφ| ≥ 1)   Q при (0,5 ≥ |sinφ| ≥ 1)
		δ = ±1,5 %
(с комплектом датчиков тока ДТИ-2) – по одной фазе   – по трем фазам	от 0,003 до 130,000 кВт/квар/кВ·А от 0,008 до 390,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ |cosφ| ≥ 1)   Q при (0,5 ≥ |sinφ| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе   – по трем фазам	от 1,5 до 325,000 кВт/квар/кВ·А от 4,5 до 975,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ |cosφ| ≥ 1)   Q при (0,5 ≥ |sinφ| ≥ 1)
(с комплектом датчиков тока ДТИ-3) – по одной фазе			P при   (0,5 ≥ |cosφ| ≥ 1)       Q при   (0,5 ≥ |sinφ| ≥ 1)
для диапазона 0,3 кА	от 0,015 до 195,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,20 до 650,000 кВт/квар/кВ·А	δ = ±5,0 %
– по трем фазам
для диапазона 0,3 кА	от 0,045 до 585,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,60 до 1950,00 кВт/квар/кВ·А	δ = ±5,0 %
Измерение фазового угла сдвига напряжения (φU), фазового угла сдвига тока (φI), фазового угла сдвига между напряжением и током (φUI) и фазового угла сдвига напряжения (φU(1)), фазового угла сдвига тока (φI(1)), фазового угла сдвига между напряжением и током (φUI(1)) основной частоты, режим «ВАФ»
Фазовый угол сдвига напряжения	от 0 до 360°	Δ = ±2° Δ = ±0,5°	при Uи <3 В при Uи ≥ 3 В
Фазовый угол сдвига тока	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при IИ ≥ 60 мА
с комплектом датчиков тока ДТИ-2		Δ = ±1,5°	при IИ ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при IИ ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при IИ ≥ 40 А
Фазовый угол сдвига между напряжением и током	от 0 до 360°
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при IИ ≥ 60 мА при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-2		Δ = ±2,0°	при IИ ≥ 5 А при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при IИ ≥ 5 А при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при IИ ≥ 40 А при UИ ≥ 3 В
Измерение сопротивления (R), режим «ВАФ»
Сопротивление электрической цепи	от 1 до 200 Ом	Δ = ±(0,3 + 0,035·X)
Нормальные условия измерений
– температура окружающего воздуха, °С	от +15 до +25
– относительная влажность воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
