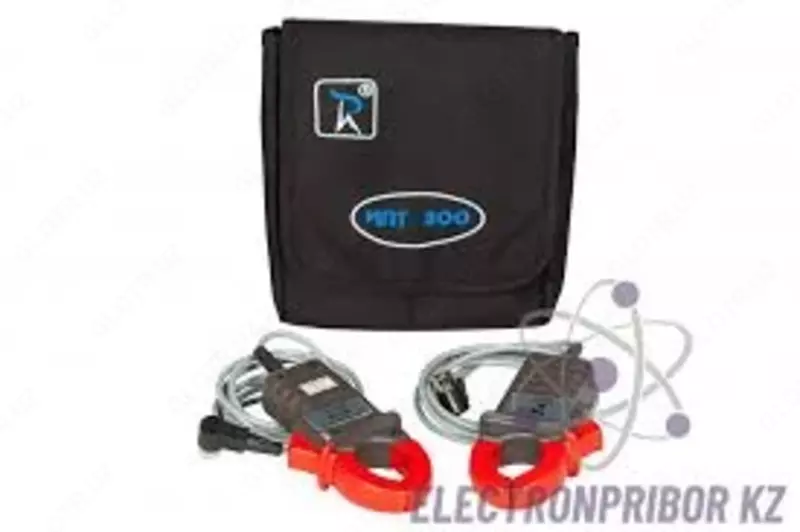

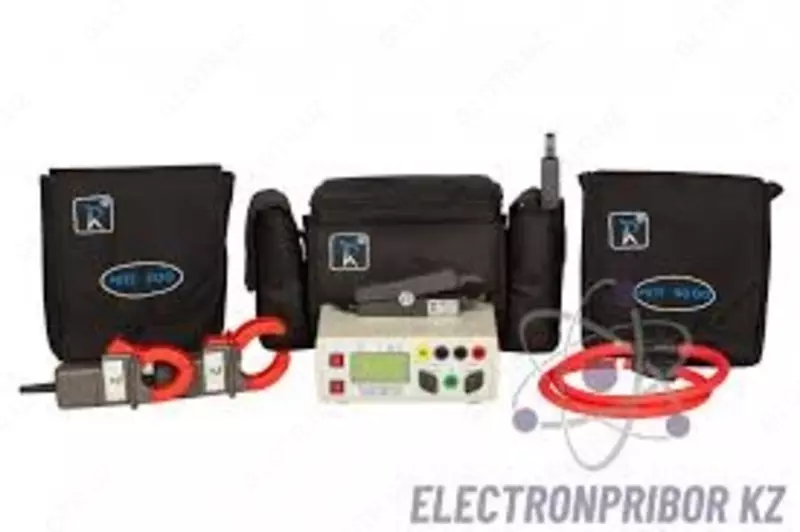

Парма ВАФ-А(С) — вольтамперфазометр

Технические характеристики вольтамперфазометра ПАРМА ВАФ-А(С):

Измеряемый параметр	Диапазон измерения	Пределы допускаемой погрешности при измерении приведенной, ( γ ) % относительной, ( δ) % абсолютной ( Δ )	Примечание
Напряжение постоянного тока, U, В	от 0,5 до 600	Δ = ± (0,5+0,005*Х)	-
Напряжение переменного тока первой гармоники, U (1) , В	от 0,3 до 600	γ = ± 0,05	при U ≤ 0,1 U K
		δ = ± 0,5	при U ≥ 0,1 U K
Напряжение переменного тока, U RMS , В	от 0,3 до 600	γ = ± 0,05	при U ≤ 0,1 U K
		δ = ± 0,5	при U ≥ 0,1 U K
Сила переменного тока первой гармоники, I (1), А	от 0,004 до 40	γ = ± 0,01	при I ≤ 0,1 I K
		δ = ± 1	при I ≥ 0,1 I K
Сила переменного тока, I RMS , А	от 0,004 до 40	γ = ± 0,01	при I ≤ 0,1 I K
		δ = ± 1	при I ≥ 0,1 I K
Сопротивление цепи, R Ом	от 1 до 500	Δ = ± (0,3+0,035*Х)	-
Коэффициент мощности,cos φ	от минус 1 до 1	-	-
Частота напряжения и силы переменного тока, f. Гц	от 45 до 55	Δ = ± 0,01	при U ≥ 2 В и I ≥ 100 м A
		Δ = ± 0,05	при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA
Углы сдвига фаз, градус	от 0 до 360	Δ = ± 1	при U ≥ 10 В и I ≥10 м A
		Δ = ± 3	при U ≤ 10 В и I ≤10 м A
Активная мощность, Р, Вт	от 0 до 24000	γ = ± 0,003	при Р ≤ 24 Вт
		δ = ± 3	при Р ≥ 24 Вт
Реактивная мощность, Q, вар	от 0 до 24000	γ = ± 0,003	при Q ≤ 24 вар
		δ = ± 3	при Q ≥ 24 вар
Полная мощность, S, В∙А	от 0 до 24000	γ = ± 0,003	при S ≤ 24 В∙А
		δ = ± 3	при S ≥ 24 В∙А
Параметр		Значение
ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне		от 1 до 600 В
Входное сопротивление каналов н а пряжения не менее		1 МОм
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению		2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В)
ВАФ выдерживает перегрузку в течение 1 минуты по току		2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А)
Раскрытие магнитопровода датчиков тока		8 мм
Время установления рабочего режима		не более 10 с
Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания		2,5 В∙А
Среднее время восстановления работоспособного состояния		не менее 1 часа
Средняя наработка на отказ		не менее 8000 час
Средний срок службы		не менее 10 лет
Масса измерительного блока		не более 1 кг
Габаритные размеры измерительного блока		не более 156х98х36 мм
