Описание

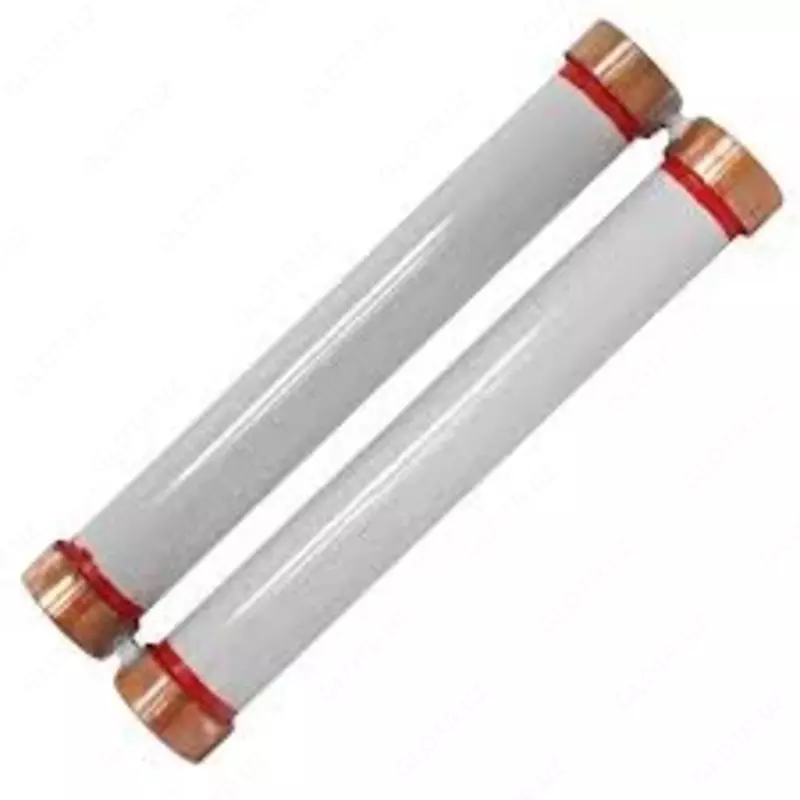

Патроны ПТ – это заменяемые элементы высоковольтных предохранителей ПКТ.
Предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ, 10 кВ, 35 кВ частотой 50, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, а так же для защиты трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.

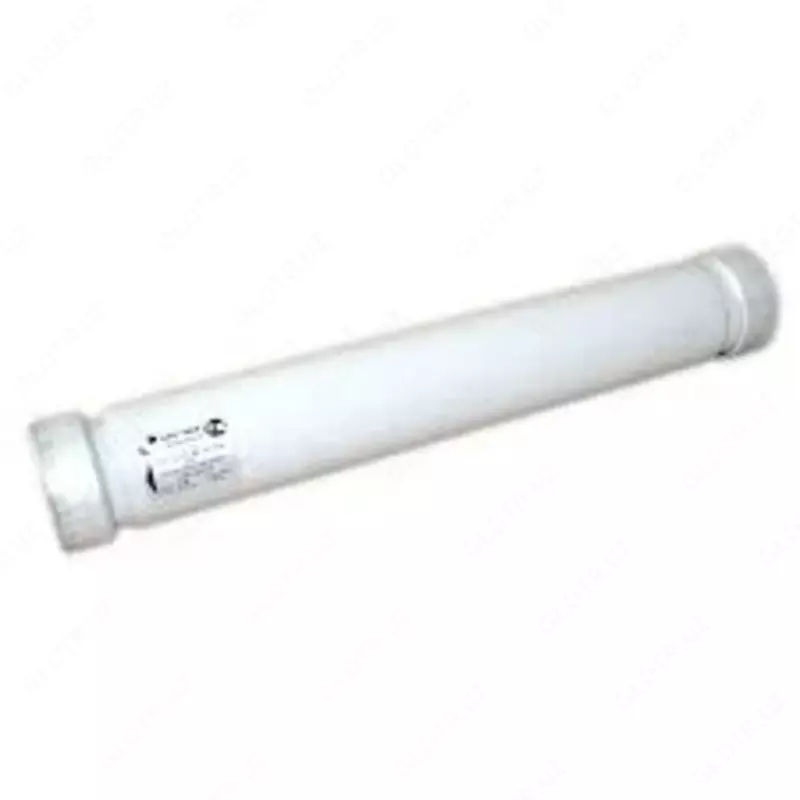

Патрон состоит из цилиндрического корпуса, изготовленного из высокопрочного электротехнического фарфора, внутри корпуса находится токопроводящий плавкий элемент и наполнитель (кварцевый песок высшей степени очистки).
Наполнитель обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании не повреждая фарфоровую оболочку.
Контактные колпаки изготовлены из электротехнической меди с гальваническим покрытием, что обеспечивает высокие показатели токопроводности

Условное обозначение
ПТ 1.1- 6-8-12,5 У1
П - предохранитель;
Т - для силовых трансформаторов;
1 - однополюсный
1 - конструктивное исполнение контакта;
6 - номинальное напряжение кВ;
8 - номинальный ток предохранителя А;
12,5 - номинальный ток отключения кА;
У- климатическое исполнение;
1 - категория размещения.


Габаритные размеры:
Длина патрона        312мм
Диаметр колпака    55мм
Масса, кг                  1,4
