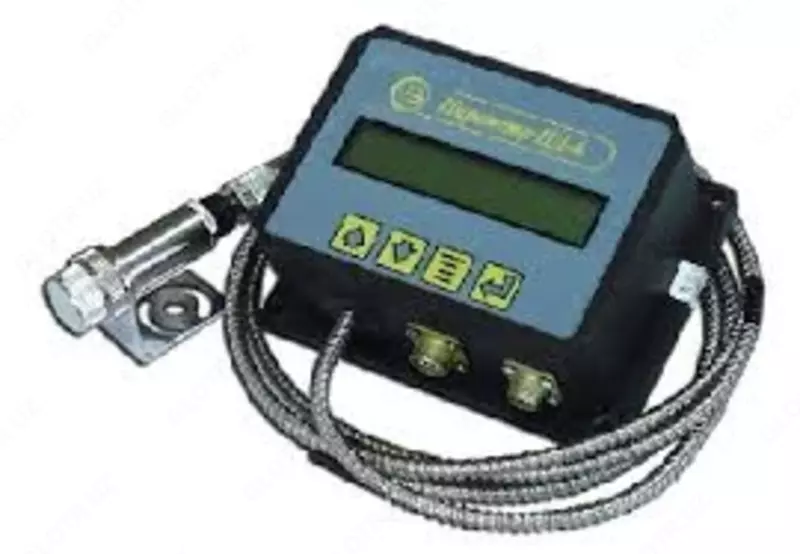

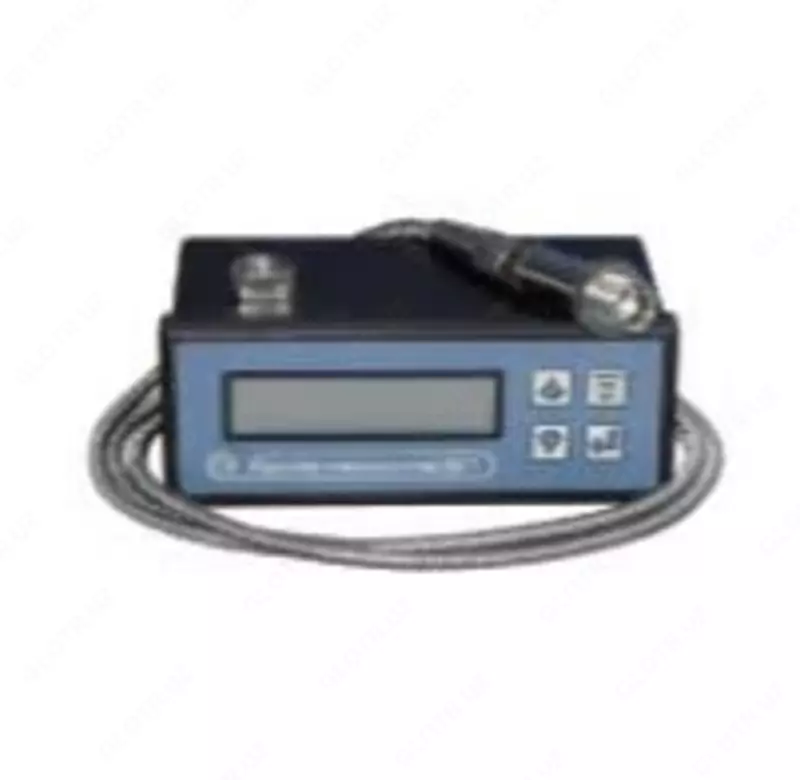

Пирометры состоят из двух частей: приемника ИК-излучения (оптической головки) и блока обработки сигнала, соединенных между собой при помощи оптоволоконного кабеля, по которому от оптической головки к блоку обработки сигнала передается излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.
Приемник ИК-излучения и оптоволоконный кабель выдерживают температуру до 150ºС (кратковременно – до 200 ºС). Приемник ИК-излучения и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей.
За счет того, что приемник ИК-излучения и блок обработки сигнала разделены между собой оптоволоконным кабелем, возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку в непосредственной близости от объекта контроля. Гибкий оптоволоконный кабель и маленькие габариты приемника ИК-излучения позволяют измерять температуру в труднодоступных местах.
Для наведения пирометра на объект контроля температуры измерительное оборудование снабжено шеститочечным лазерным целеуказателем.
|
|
|
Возможности программного обеспечения
Входящее в комплект поставки программное обеспечение “PiroVisual”, совместимое с Windows 95/98/XP, позволяет:
- идентифицировать пирометр
- отображать текущее, минимальное и максимальное значение измеренной температуры
- задавать коэффициент коррекции излучательной способности
- производить визуализацию процесса измерения в виде графика в режиме реального времени
- вести непрерывную запись измерений в файл на жестком диске ПК
- выводить графики или их фрагменты на принтер
- изменять параметры цифрового фильтра и скорость измерений
- настраивать токовый выход
- проводить подстройку пирометра.
|
Характеристики
|
Преобразователь пирометрическийПС-1
|
|
Диапазон измерения температуры, ºС
|
300…1000 |
| Основная погрешность, % |
± 0,5 |
| Показатель визирования |
1:100 |
| Напряжение питания, В |
24 ± 0.5 |
| Температура окружающей среды, ºС |
5…50 |
| Температура эксплуатации приемника ИК-излучения, ºС |
-20…200 |
| Коррекция излучательной способности |
0,1…1,5 (шаг 0,001) |
| Спектральный диапазон, мнм |
0,9…1,7 |
| Перестраиваемый унифицированный токовый выход, мА |
0 – 5, 0 – 20, 4 – 20 |
| Связь с ПК |
RS-232 |
| Степень защиты от пыли и воды |
IP00 |
Комплектность:
| Наименование |
Кол-во |
Примечание |
|
Пирометр ПД-6
|
1 шт.
|
|
Руководство по эксплуатации MKCH.405321.001 РЭ
|
1 экз.
|
|
Паспорт MKCH.405321.001 ПС
|
1 экз.
|
|
|
Кабель связи с ЭВМ ДДШ6.644.090
|
1 шт.
|
|
| Кабель питания ДДШ6.644.121 |
1 шт. |
|
| Кабель токового выхода ДДШ6.644.127 |
1 шт. |
|
|
Блок питания БПС-24-03 ДДШ2.087.006-01
|
1 шт.
|
По заявке потребителя
|
|
Программное обеспечение “PiroVisual” 643.02566540.00007-01
|
1 экз.
|
CD-диск
|
|
