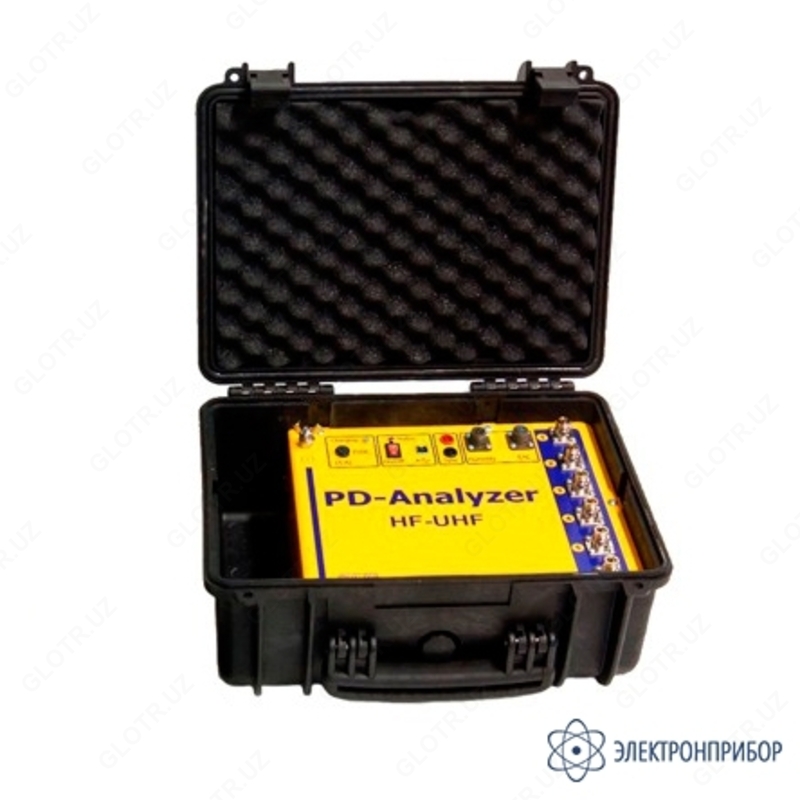

PD-Analyzer HF/UHF/3P — прибор для регистрации и анализа частичных разрядов в изоляции трансформаторов, КРУЭ, высоковольтных кабелей и муфт

Назначение прибора для регистрации и анализа частичных разрядов PD-Analyzer HF/UHF/3P:

Прибор для регистрации и анализа частичных разрядов PD-Analyzer HF/UHF/3P предназначен для измерения и анализа частичных разрядов в изоляции высоковольтных трансформаторов, кабельных линий, КРУЭ, электрических машин является эффективным способом поиска дефектов и общей оценки технического состояния.

Внедрение этого современного диагностического метода сдерживается ограниченным предложением на рынке надежных, функционально эффективных и в то же время простых в эксплуатации измерительных приборов. Попытки применения на практике несовершенного измерительного оборудования приводит только к дискредитации этого чувствительного метода, предназначенного для ранней диагностики дефектов в высоковольтной изоляции.

Для проведения большинства оперативных работ по оценке технического состояния высоковольтной изоляции идеально подходит переносной прибор марки PD-Analyzer HF/UHF/3P, функционально являющийся одним из лучших в своем классе. Прибор PD-Analyzer HF/UHF/3P предназначен:

·         Для регистрации частичных разрядов в высоковольтной изоляции при высоком уровне высокочастотных помех;

·         Для оперативного выявления дефектов в изоляции различного высоковольтного оборудования, оценки их опасности.

Особенности прибора для регистрации и анализа частичных разрядов PD-Analyzer HF/UHF/3P:

·         Наличие шести независимых измерительных каналов, регистрация сигналов в которых производится абсолютно синхронно, дает возможность проведения пространственного анализа распределения импульсов от частичных разрядов в изоляции высоковольтного оборудования. Проведение регистрации;

·         Частичных разрядов в изоляции в очень широком диапазоне частот, включающем HF (ВЧ) и UHF (СВЧ). Это позволяет проводить измерения и анализ частичных разрядов практически в любом высоковольтном оборудовании – трансформаторах, КРУЭ, кабельных линиях и т. д. Во всех этих объектах (даже в каждом из них) частота регистрируемых импульсов может различаться в сотни и даже тысячи раз. Она зависит от параметров возникшего в изоляции дефекта, удаления дефектной зоны от измерительного датчика и конструктивных особенностей оборудования;

·         Важным достоинством использования прибора PD-Analyzer HF/UHF/3P является наличие в нем встроенной экспертной системы «PDExpert», предназначенной для автоматизированной диагностики дефектов в изоляции высоковольтного оборудования. Наличие этой интеллектуальной экспертной системы особенно важно для диагностического персонала, обладающего недостаточным практическим опытом.

Экспертные и диагностические возможности прибора для регистрации и анализа частичных разрядов PD-Analyzer HF/UHF/3P:

Самой сложной задачей при регистрации частичных разрядов в высоковольтной изоляции является отстройка от помех. Для ее решения в приборе PD-Analyzer HF/UHF/3P использован широкий набор технических и программных средств:

·         Совместный анализ времени возникновения импульсов и фазы питающего напряжения;

·         «Time of arrival» - метод отстройки от помех по времени прихода в прибор импульсов от разных датчиков, с разрешением в единицы наносекунд;

·         Амплитудная отстройка высокочастотных импульсов в разных каналах, предназначенная для отстройки от перенаведенных импульсов;

·         Анализ частотных параметров каждого импульса, позволяющий разделять случайные импульсы помех от повторяющихся импульсов частичных разрядов.

Второй важной задачей диагностической задачей является определение типа дефекта в изоляции, тоесть определение степени его опасности. Это осуществляется благодаря встроенной в прибор системе «PD-Expert», при помощи которой и определяется тип дефекта в изоляции.

·         Использование программной фильтрации паразитных импульсов на основе сравнительного анализа частотных и временных параметров импульсов между собой;

·         Использование в диагностике стандартных распределений импульсов частичных разрядов (PRPD, TFM), а также специально разработанных для этих целей, например распределения типа PD-Cloud;

·         Наличие в экспертной системе встроенной базы данных образов наиболее часто встречающихся дефектов. Эта база может пополняться по мере набора новой и уточнения имеющейся диагностической информации;

·         Использование специализированных алгоритмов оценки достоверности получаемых экспертной системой диагностических заключений;

·         Формирование отчетов о техническом состоянии изоляции контролируемого высоковольтного объекта с возможностью корректировки отчета пользователем.

Измерение частичных разрядов в изоляции силовых и измерительных трансформаторов:

Частичные разряды в силовых и измерительных трансформаторах при помощи прибора PD-Analyzer HF/UHF/3P могут регистрироваться по нескольким схемам:

·         С использованием комплексных датчиков типа DB-2 (не входят в стандартный комплект поставки), подключенных к измерительным выводам вводов и в цепи нейтрали трехфазной обмотки;

·         С использованием датчиков регистрации поверхностных токов растекания типа TEV, устанавливаемых на поверхности бака трансформатора;

·         С использованием электромагнитных антенн UHF диапазона частот, вводимых внутрь бака через сливные вентили или монтируемых на поверхности специализированных радио прозрачных лючков, расположенных на поверхности бака трансформатора.

Измерение частичных разрядов в изоляции кабельных линий:

Для измерения частичных разрядов в изоляции высоковольтных кабелей, концевых и соединительных муфт могут использоваться следующие датчики из комплекта поставки прибора:

·         Внешние электромагнитные антенны различного типа - направленные и штыревые - для контроля изоляции как самих муфт, так и рядом расположенных участков кабелей;

·         Высокочастотные трансформаторы тока RFCT, предназначенные для контроля состояния муфт и высоковольтных кабелей.

В приборе PD-Analyzer HF/UHF/3P реализована уникальная функция локации места возникновения дефекта в кабельной линии. В качестве зондирующего используется импульс от частичного разряда, возникшего на месте дефекта изоляции. Наличие в приборе «on-line» рефлектометра еще в большей степени расширяет его диагностические возможности.

Измерение частичных разрядов в КРУЭ:

Для измерения частичных разрядов в изоляции КРУЭ в наибольшей мере подходят датчики типа AES, которые устанавливаются на стыке двух корпусов секции КРУЭ в зоне изолирующих прокладок. Через этот радио прозрачный зазор можно регистрировать частичные разряды внутри КРУЭ.

Для регистрации разрядов в КРУЭ можно применять и датчики TEV, которые устанавливаются на поверхности корпусов оборудования, особенно в тех случаях, когда радиопрозрачные перегородки между корпусами отсутствуют.

Измерение частичных разрядов в изоляции электрических машин:

Для измерения частичных разрядов в изоляции обмоток статоров высоковольтных электрических машин, генераторов и электродвигателей используются две основные измерительные схемы:
