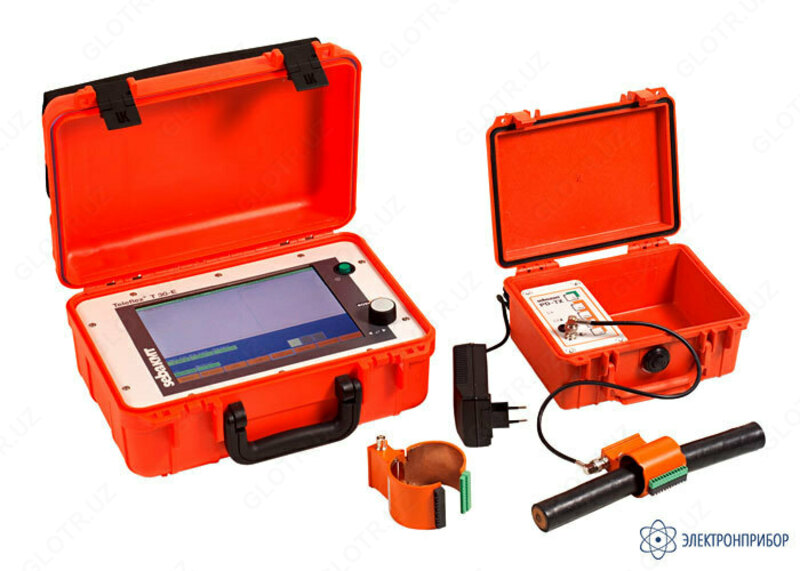

PD LOC — система точной локализации частичных разрядов в кабельных линиях

Назначение системы PD LOC:

При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также наличие ЧР в соединительных муфтах одножильных кабелей. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.

В систему входит импульсный генератор, посылающий в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.

От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.

На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР.

Пользователи, уже имеющие Teleflex T30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.

Особенности системы PD LOC:

·         Пленочная клавиатура с СИД для выбора ширины импульса

·         Индуктивное устройство связи 42 и 64 мм

·         Простое управление и обслуживание

·         Время непрерывной работы 24 ч с подзарядкой аккумуляторов

·         Обработка, как и при предварительной локализации OWTS

·         Возможность для выбора кабеля.
