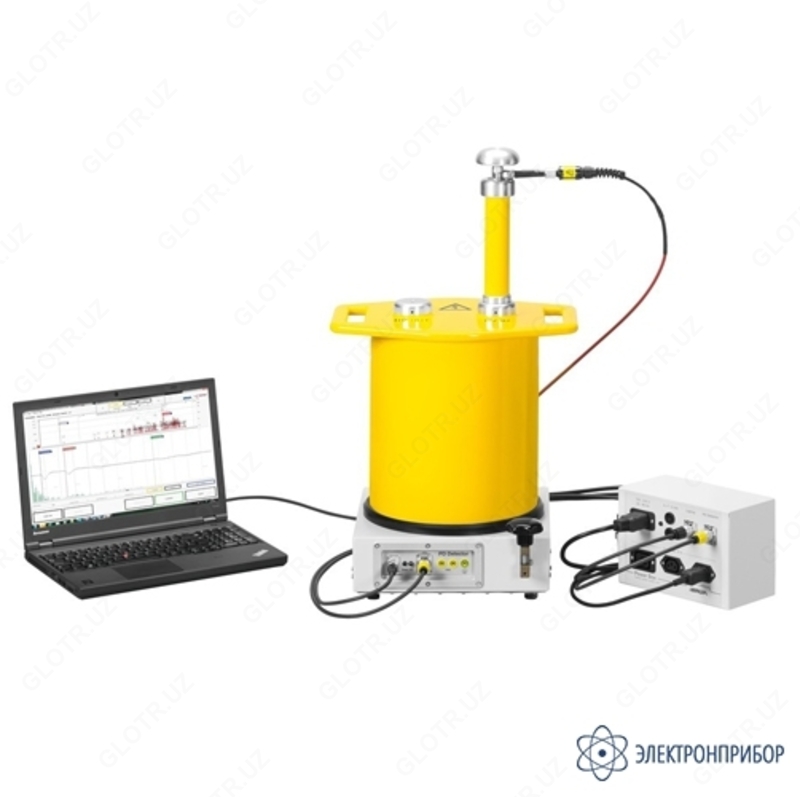

PD-TaD 80 — портативная система диагностики ЧР

Назначение портативной системы диагностики ЧР PD-TaD 80:

Портативная система диагностики ЧР PD-TaD 80 в сочетании с высоковольтным генератором СНЧ BAUR предназначена для:

• Диагностики и локализации частичных разрядов;
• Испытания СНЧ с одновременным измерением частичных разрядов;
• Измерение коэффициента диэлектрических потерь.

Благодаря возможности измерять частичные разряды и коэффициент диэлектрических потерь этот компактный портативный прибор объединяет в себе два наиболее эффективных и доказавших свою надежность метода оценки степени старения средневольтных кабелей и кабельной арматуры. Комплексная диагностика кабеля позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.

Легкий, прочный и переносной: система PD-TaD идеально подходит для интеграции в мобильную электротехническую лабораторию, а также может использоваться для работы в полевых условиях в сочетании с системой PHG portable.

Возможности портативной системы диагностики ЧР PD-TaD 80:

• Локализация частичных разрядов в изоляции кабеля, муфтах и концевых муфтах;
• Регистрируются уровень и частота ЧР, напряжение возникновения и гашения ЧР, отображение ЧР по фазам для классификации расположения источников ЧР (опция);
• Измерение коэффициента диэлектрических потерь.

Функциональные особенности портативной системы диагностики ЧР PD-TaD 80:

• Испытание на частичные разряды и калибровка процесса измерения по МЭК 60270;
• Самый легкий и компактный прибор для измерения ЧР из представленных сегодня на рынке с напряжением до 80 кВпик. — вес 21 кг;
• Высочайшая точность благодаря большой емкости конденсатора связи (8 нФ) и высокой чувствительности (≤ 1 пКл);
• Конденсатор связи с интегрированным измерителем полного сопротивления и детектор ЧР в одном приборе;
• Простая подготовка к проведению испытания: идентичная испытательная система для измерения частичных разрядов и коэффициента диэлектрических потерь;
• Интегрированный фильтр для подавления сигналов помех;
• Надежные обмен данными и обеспечение электропитанием по одному кабелю по технологии Power over Ethernet (PoE); нет необходимости в аккумуляторах или батареях;
• Высокоэффективное подавление помех благодаря – компактной конструкции; – гальванической развязке между детектором ЧР и ноутбуком; – централизованному обеспечению электропитанием;
• Интегрированное устройство для регистрации поверхностных токов утечки при измерения коэффициента диэлектрических потерь;
• Простота в управлении, удобное меню;
• Экономия времени и затрат для проведения измерений в полевых условиях;
• Возможность интеграции в мобильную электротехническую лабораторию.
