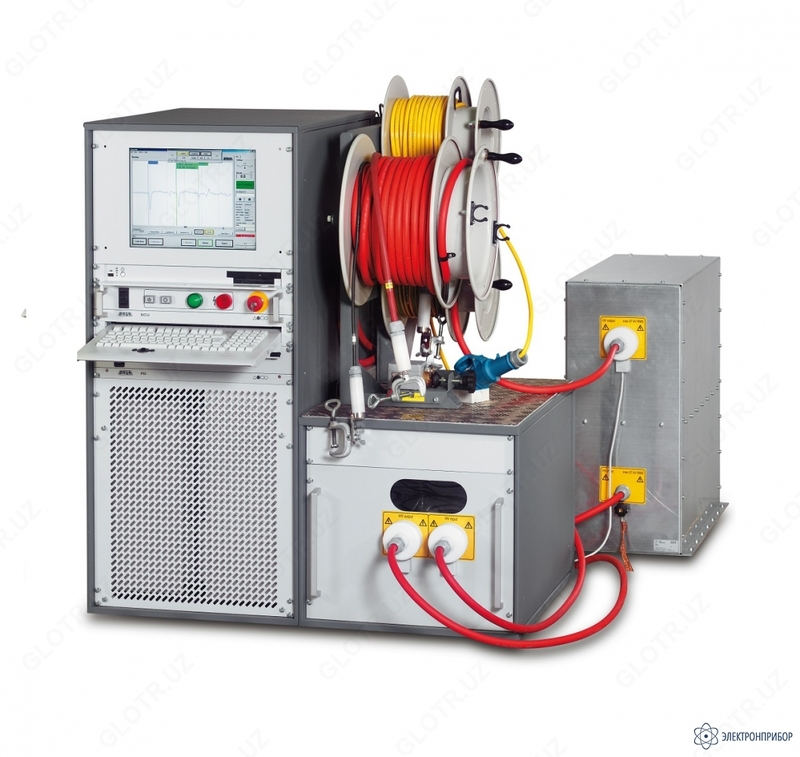

Описание системы СНЧ испытаний и диагностики кабелей PHG 80:

Многофункциональная система испытаний и диагностики кабелей PHG80 производства компании BAUR(Австрия) предназначена для испытаний и диагностики кабелей, трансформаторов и другого электротехнического оборудования напряжением до 80кВ на сверхнизкой частоте 0,1 Гц.

PHG TD/PD– единственная комплексная система в одном корпусе, позволяющая проводить испытания на 0,1Гц/DC и  комплексную диагностику состояния кабелей и их ресурса. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения в изоляции и муфтах.

Система PHG80 TD/PD включает в себя испытательную установку кабелей на сверхнизких частотах 0,1Гц/пост.тока  PHG 80 , встроенный модуль измерения тангенса угла диэлектрических потерь PHG TD,модуль измерения уровня частичных разрядов и локализации источника PHG PD.

Особенности системы СНЧ испытаний и диагностики кабелей PHG 80:

·         Испытание кабелей с изоляцией из сшитого полиэтилена 6-35 кВ;

·         Испытание силовых кабелей с бумажно-пропитанной изоляцией 6-10 кВ;

·         Испытание оболочки кабелей с СПЭ-изоляцией;

·         Испытание изоляции генераторов, трансформаторов, а также для коммутационных устройств;

·         Диагностика кабелей методом измерения тангенса диэлектрических потерь (tan D);

·         Диагностика кабелей методом измерения уровня и локализаци источника частичных разрядов ЧР.
