Пылемеры СОМ-16

Назначение

Пылемеры СОМ-16 (далее - пылемеры) предназначены для измерений массовой концентрации пыли и оптической плотности отходящих газов топливо-сжигающих установок.

Описание

Принцип действия пылемеров основан на измерении ослабления светового луча при прохождении его через газопылевую среду. Ослабление света тем сильнее, чем больше концентрация пыли и оптическая длина пути. По изменению интенсивности светового луча (коэффициенту пропускания) рассчитывается оптическая плотность и массовая концентрация пыли при условии предварительной градуировки пылемера гравиметрическим методом согласно ГОСТ Р ИСО 10155-2006.

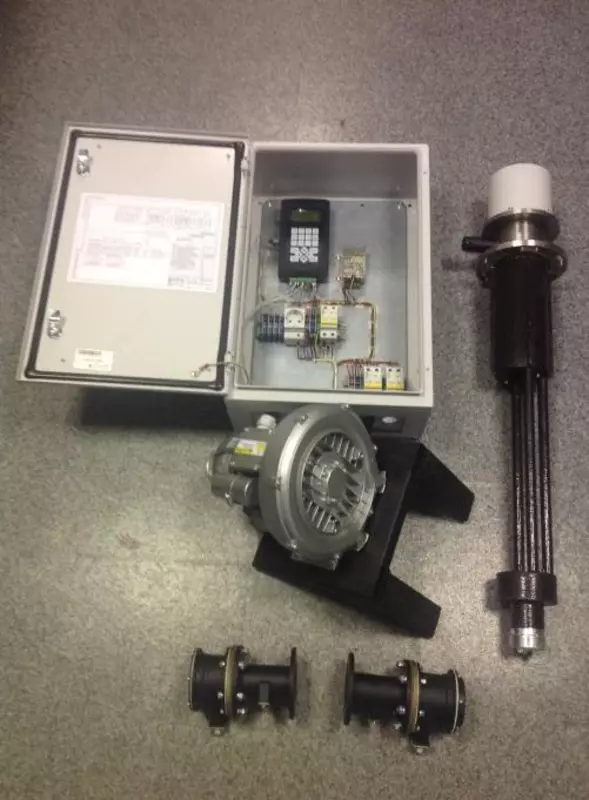

Конструктивно пылемеры состоят из блока измерительного и блока индикации и управления. Основными элементами измерительного блока являются источник света (лазерный модуль) в диапазоне длин волн от 640 до 660 нм, фотоприемник и микропроцессорное устройство для обработки измерительных сигналов и вывода результатов измерений на дисплей, токовые выходы от 0 до 20 мА и внешнее устройство через последовательный интерфейс RS-485. Дополнительно в состав пылемеров входит блок воздухонагнетателя с воздушным фильтром для очистки измерительного тракта.

По способу эксплуатации пылемеры являются стационарными приборами непрерывного действия, устанавливаются непосредственно на газоходах топливо-сжигающих установок. Питание пылемеров осуществляется от сети переменного тока.

Пылемеры имеют два исполнения СОМ-16.Д и СОМ-16.Л, отличающиеся внешним видом и конструкцией измерительного блока. В пылемерах исполнения СОМ-16. Д измерительный блок выполнен в виде погружного измерительного зонда, помещаемого внутрь газохода. В пылемерах исполнения СОМ-16.Л источник света и фотоприемник монтируются с противоположных сторон газохода на одной оптической оси.
