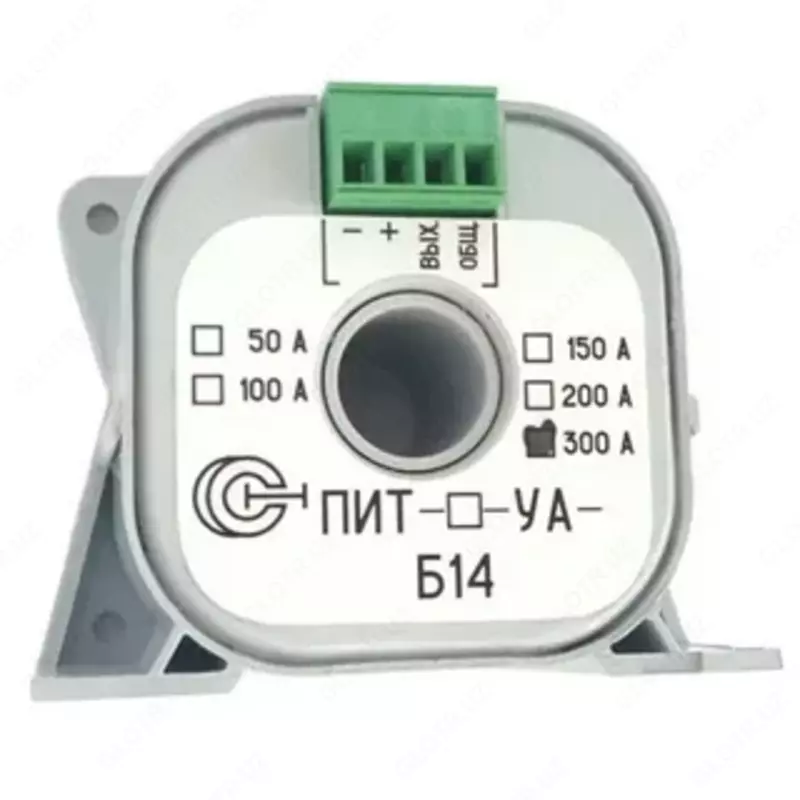

ПИТ-_-Т-4/20-Б14 — преобразователь измерительный переменного тока

ПИТ-_-Т-4/20-Б14 — преобразователь измерительный переменного тока - от 541 000 сум

ПИТ-_-Т-4/20-Б14 — преобразователь измерительный переменного тока

В наличии Код: P-1052110

от 541 000 сум / шт.

Связаться с продавцом

Описание

Назначение преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б14:

Измерительные преобразователи серии ПИТ-_-Т-4/20-Б14 предназначены для измерения переменных токов без разрыва цепи.

Преобразователи состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.

Преобразователи серии ПИТ-_-Т-4/20-Б14 выпускаются на несколько диапазонов измеряемых токов:
- ПИТ-5-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...5 А;
- ПИТ-10-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...10 А;
- ПИТ-20-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...20 А;
- ПИТ-50-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...50 А;
- ПИТ-100-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...100 А;
- ПИТ-150-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...150 А;
- ПИТ-200-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...200 А;
- ПИТ-300-Т-4/20-Б14 - преобразователь измерительный переменного тока 0...300 А.
Может крепиться на DIN-рейку при помощи промежуточной планки.

Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б14:
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием;
- стандартный токовый выход;
- возможность крепления на DIN-рейку.

Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б14:

Параметр	Значение
	ПИТ-5-Т-4/20-Б14	ПИТ-10-Т-4/20-Б14	ПИТ-20-Т-4/20-Б14	ПИТ-50-Т-4/20-Б14	ПИТ-100-Т-4/20-Б14	ПИТ-150-Т-4/20-Б14	ПИТ-200-Т-4/20-Б14	ПИТ-300-Т-4/20-Б14
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С *	- 10 … 80 (- 40 … 80)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,2
Полоса пропускания, Гц	30-20000
Номинальный выходной сигнал, В(мА) **	(4/20)
Ток потребления, мА	7/24
Источник питания, В	+15 … +30
Диаметр отверстия под токовую шину, мм ***	14
Габаритные размеры, мм	70х55х36
Масса, г	100

По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с другим номиналом выходного сигнала;
*** - изготовление датчиков с увеличенным отверстием под токовую шину.

Комплект поставки ПИТ-_-Т-4/20-Б14

№	Наименование	Количество
1	Преобразователь измерительный переменного тока ПИТ-_-Т-4/20-Б14 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
