Назначение разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:

Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б10х80 предназначены для бесконтактного измерения переменных токов без разрыва цепи

Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б10х80 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 1500А.
- ПИТ-300-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...300 А;
- ПИТ-500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...500 А;
- ПИТ-1000-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1000 А;
- ПИТ-1500-ТР-4/20-Б10х80 - разъемный преобразователь измерительный переменного тока 0...1500 А.

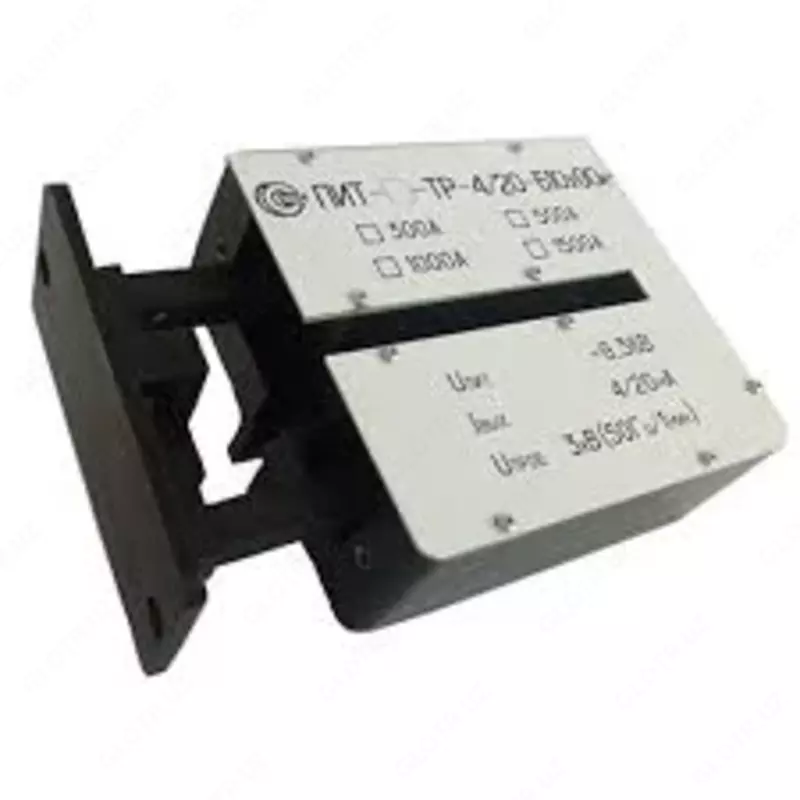

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Технические характеристики разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б10х80:

Параметр	Значение
	ПИТ-300-ТР-4/20-Б10х80	ПИТ-500-ТР-4/20-Б10х80	ПИТ-1000-ТР-4/20-Б10х80	ПИТ-1500-ТР-4/20-Б10х80
Диапазон измеряемых токов, А	300	500	1000	1500
Полоса пропускания, Гц	40...65
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал датчика, мА	4/20
Основная погрешность измерения для частоты 50 Гц не более,%	1,5
Напряжение питания, В	+8...+36
Ток потребления по цепи питания, не более, мА	30
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	3
Диаметр отверстия под токовую шину, мм	прямоугольное отверстие 10х80
Габаритные размеры, мм	131х106х66

Комплект поставки ПИТ-_-ТР-4/20-Б10х80

№	Наименование	Количество
1	Разъемный преобразователь измерительный переменного тока ПИТ-_-ТР-4/20-Б10х80 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
