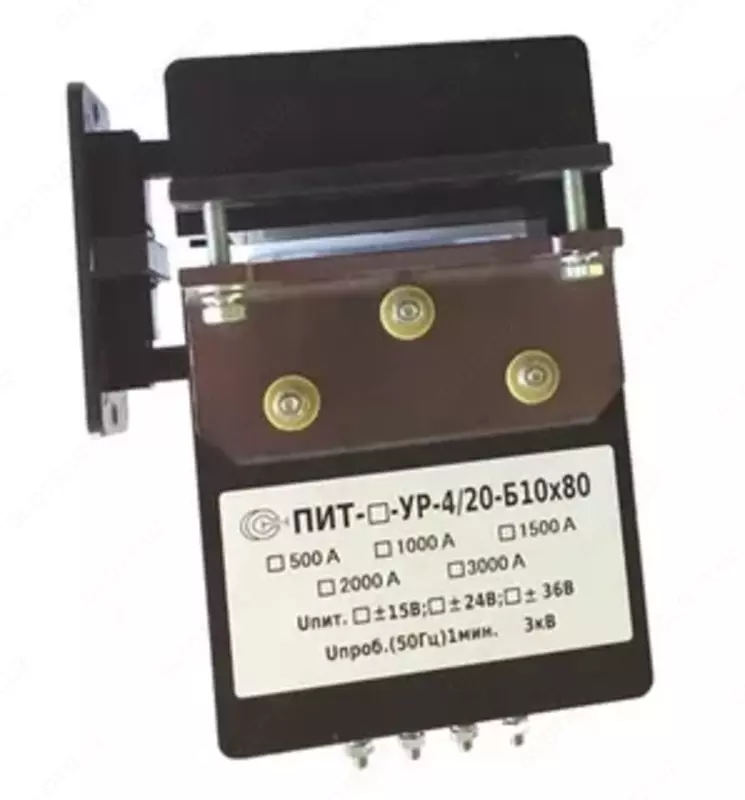

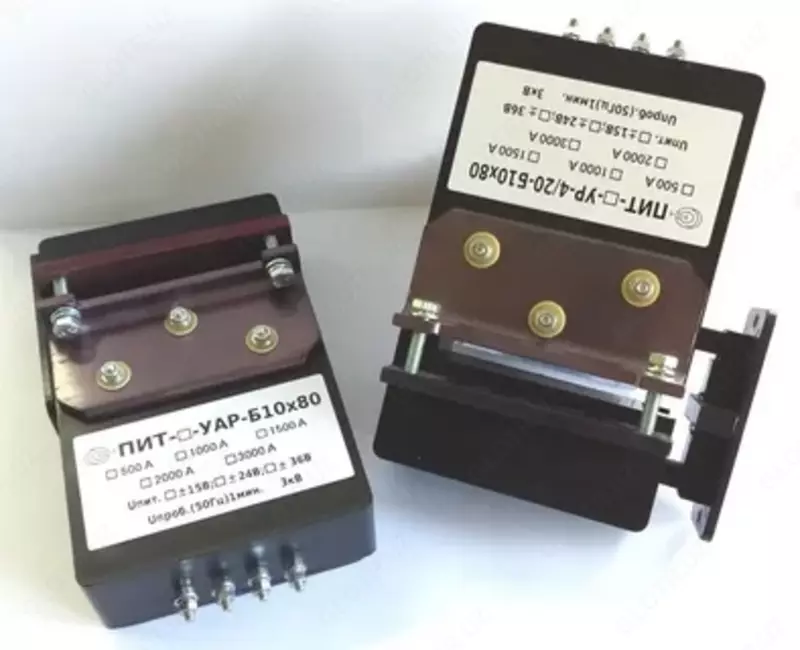

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока - от 554 000 сум

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока

В наличии Код: P-1052079

от 554 000 сум / шт.

Связаться с продавцом

Описание

Назначение разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

Измерительные преобразователи тока серии ПИТ-_-УАР-Б10х80 являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Преобразователи состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

Измерительные преобразователи серии ПИТ-_-УАР-Б10х80 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-1000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1000 А;
- ПИТ-1500-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1500 А;
- ПИТ-3000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...3000 А.
Основные преимущества разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:
- магнитопровод не насыщен;
- разъемный усиленный корпус;
- отверстие под плоскую токовую шину.

Технические характеристики разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

Параметр	Значение
	ПИТ-1000-УАР-Б10х80	ПИТ-1500-УАР-Б10х80	ПИТ-3000-УАР-Б10х80
Диапазон измеряемых токов, А	0...1000	0...1500	0...3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	2,5
Выходной сигнал при номинальном измеряемом токе, мА	200	300	1000
Полоса пропускания, Гц	0-50000
Нелинейность выходной характеристики, не более, %	0,1
Коэффициент передачи	1:5000		1:3000
Напряжение питания,	±18 ... ±24		±24 ... ±36
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 10х80
Габаритные размеры, мм	194х118х82
Масса, г	700	900

Комплект поставки ПИТ-_-УАР-Б10х80

№	Наименование	Количество
1	Разъемный измерительный преобразователь постоянного и переменного тока ПИТ-_-УАР-Б10х80 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
