ПКДС-210 - ПОВЕРОЧНЫЙ КОМПЛЕКС ДАВЛЕНИЯ И СТАНДАРТНЫХ СИГНАЛОВ (КАЛИБРАТОР ДАВЛЕНИЯ)
В наличии Код: P-0628400Поверочный комплекс давления и стандартных сигналов ЭЛЕМЕР ПКДС-210 предназначен для точного измерения и воспроизведения избыточного, абсолютного давления, давления-разрежения, электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, сигналов термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП).
ЭЛЕМЕР ПКДС-210 применяется в качестве комплекса высокоточных средств измерений для поверки, калибровки и градуировки рабочих средств измерения давления (цифровых и стрелочных преобразователей давления, манометров), температуры (термопреобразователей сопротивления и термоэлектрических преобразователей) и других физических величин, преобразованных в унифицированные сигналы силы, напряжения постоянного тока и сопротивления постоянному току, а также в качестве комплекса высокоточных средств измерений при калибровке и настройке рабочих средств измерений в лабораторных и промышленных условиях.
Основные характеристики и функциональные возможности
- Создание и измерение избыточного, абсолютного давлений, давления-разрежения;
- Измерение и воспроизведение электрических сигналов силы и напряжения постоянного тока и сигналов термоэлектрических преобразователей, термопреобразователей сопротивления, сопротивления постоянному току;
- Возможность выбора единиц измерения эталонного (кПа, МПа) и поверяемого (кПа, МПа, кгс/см2, кгс/м2, мм.рт.ст., bar, psi) преобразователей давления;
- Автоматическое вычисление погрешности поверяемых преобразователей давления;
- Передача данных калибровки в персональный компьютер через интерфейс RS-232;
- Тестирование 2 каналов реле преобразователей давления;
- Создание протокола поверки;
- Звуковой сигнал при перегрузке.

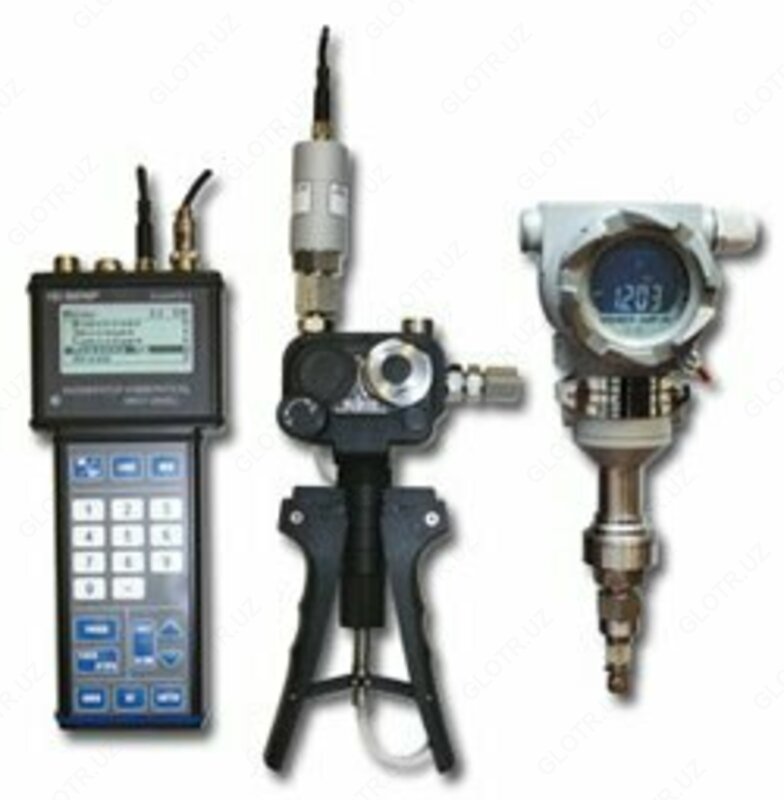

Состав поверочного комплекса
Основными элементами поверочного комплекса ЭЛЕМЕР ПКДС-210 являются:
- Электронный блок — модернизированный калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ИКСУ-260Ex или ИКСУ-260L с функцией калибратора давления и встроенным блоком питания 24 В;
- Внешние эталонные модули давления — преобразователи давления эталонные ПДЭ-10 (в комплекте от 1 до N штук);
- Источники создания давления: помпа ручная пневматическая PV 210, помпа ручная пневматическая PV 020, помпа ручная пневматическая PV 211, помпа ручная многофункциональная (пневмогидравлическая) PV 411.
Для удобства транспортировки все элементы комплекса размещаются в удобном малогабаритном чемодане (входит в комплект поставки).
Принцип действия
Принцип действия ПКДС в режиме воспроизведения и измерения давления состоит в следующем. Измеряемое давление, созданное с помощью помп, подается непосредственно на эталонный модуль давления ПДЭ-010 и через соединительный шланг — на поверяемый (калибруемый или градуируемый) датчик давления. Для индикации значения давления, измеренного ПДЭ-010 (без индикатора), можно использовать ИКСУ-260Ex или ПЭВМ. Значение давления, измеренное с помощью ПДЭ-010 (с индикатором), отображается на его индикаторе или мониторе ПЭВМ. Значение давления, измеренное поверяемым датчиком, отображается на ЖК-индикаторе ИКСУ-260Ex.

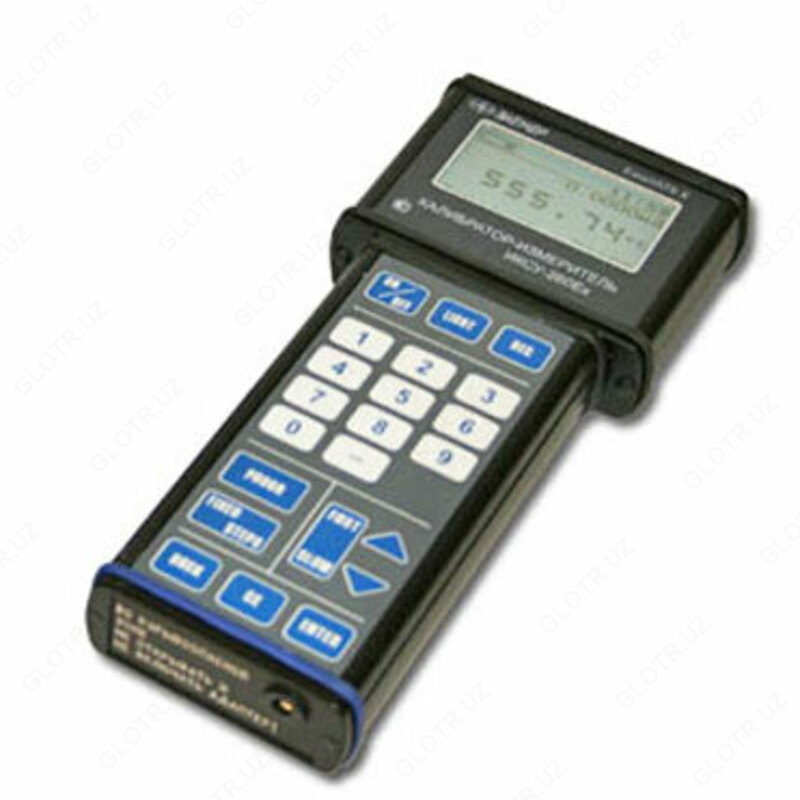

Электронный блок (измеритель-калибратор ИКСУ)
Электронный блок комплекса представляет собой модернизированный калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ИКСУ-260Ex или ИКСУ-260L с функцией поверки датчиков давления. Встроенный в ИКСУ стабилизатор напряжения (24 В) обеспечивает питанием поверяемые (калибруемые или градуируемые) датчики давления и другие первичные преобразователи с выходным унифицированным сигналом постоянного тока.
Диапазоны измерения и воспроизведения сигналов при помощи электронного блока (калибратора ИКСУ-260)
| Измеряемая / воспроиз- водимая величина |
Диапазон | Пределы допускаемой основной абсолютной погрешности | ||||
| в нормальных условиях при температуре (20±5) °C | в пределах рабочих температур от -10 до +60 °C | |||||
| воспроизведения | измерения | воспроизводимых величин | измеряемых величин | воспроизводимых величин | измеряемых величин | |
| Ток | 0...25 мА | 0...25 мА | ±(10-4 х I + 1) мкА | ±(2 х 10-4 х I + 2) мкА | ||
| Напряжение | -10...+100 мВ | -10...+100 мВ | ±(7 x 10-5 х |U| + 3) мкВ | ±(14 x 10-5 х |U| + 6) мкВ | ||
| Сопротивление | 0...180 Ом | 0...320 Ом | ±0,015 Ом | ±0,01 Ом | ±0,025 Ом | ±0,02 Ом |
| 180...320 Ом | — | ±0,025 Ом | — | ±0,04 Ом | — | |
| Тип термо- преобразо- вателя |
Диапазон | Пределы допускаемой основной абсолютной погрешности | ||||
| в нормальных условиях при температуре (20±5) °C | в пределах рабочих температур от -10 до +60 °C | |||||
| воспроизведения, °C | измерения, °C | воспроизводимых температур, °C | измеряемых температур, °C | воспроизводимых температур, °C | измеряемых температур, °C | |
| 50М | -50...+200 | -50...+200 | ±0,08 | ±0,05 | ±0,15 | ±0,08 |
| 100М | ±0,05 | ±0,03 | ±0,08 | ±0,05 | ||
| 50П | -200...+600 | -200...+600 | ±0,08 | ±0,05 | ±0,15 | ±0,08 |
| 100П, Pt100 | -200...+200 | -200...+600 | ±0,03 | ±0,03 | ±0,05 | ±0,05 |
| +200...+600 | — | ±0,05 | — | ±0,08 | — | |
| ТХА (К) | -210...+1300 | -210...+1300 | ±0,3 | ±0,3 | ±0,5 | ±0,5 |
| ТХК (L) | -200...+600 | -200...+600 | ±0,3 | ±0,3 | ±0,5 | ±0,5 |
| ТЖК (J) | -200...+1100 | -200...+1100 | ±0,3 | ±0,3 | ±0,5 | ±0,5 |
| ТПР (В) | +300...+1800 | +300...+1800 | ±2 | ±2 | ±2,5 | ±2,5 |
| ТПП (S) | 0...+1700 | 0...+1700 | ±1 | ±1 | ±2 | ±2 |
| ТВР (А-1) | 0...+1200 | 0...+1200 | ±2 | ±2 | ±3,5 | ±3,5 |
| +1200...+2500 | +1200...+2500 | ±2,5 | ±2 | ±3,5 | ±3,5 | |
| ТМК (Т) | -50...+400 | -50...+400 | ±0,3 | ±0,3 | ±0,35 | ±0,35 |
| ТНН (N) | -110...+1300 | -110...+1300 | ±0,2 | ±0,2 | ±0,25 | ±0,25 |
Внешний эталонный модуль давления ПДЭ-010
