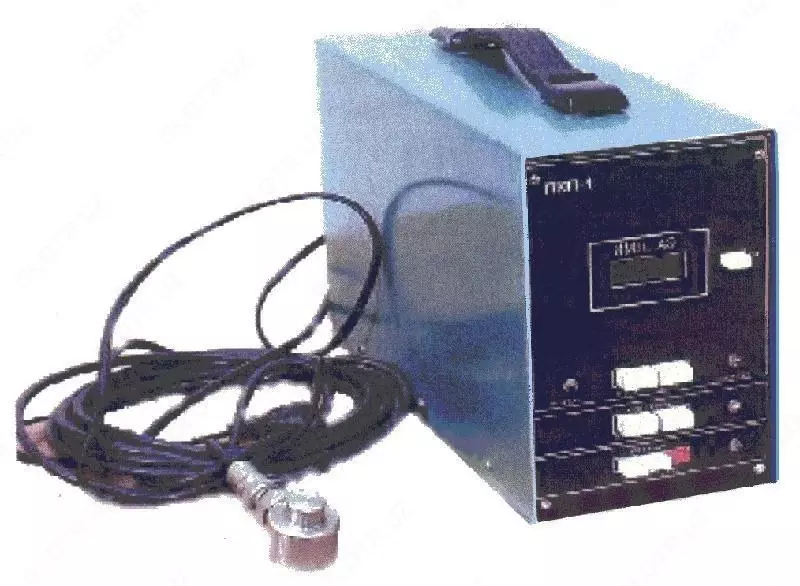

ПКП-1 — прибор акустико-эмиссионного контроля механического состояния фарфоровых покрышек высоковольтных выключателей

Назначение прибора ПКП-1:

Прибор ПКП-1 применяется при контроле механического состояния отдельно взятых фарфоровых неармированных покрышек высоковольтных воздушных и армированных покрышек маломасляных выключателей. Применение рекомендовано «Методическими указаниями по контролю механического состояния фарфоровых опорно-стержневых изоляторов разъединителей 110 кВ и выше и фарфоровых покрышек высоковольтных воздушных и масляных выключателей в условиях эксплуатации» от 31.12.2004 г.

Основные функции прибора ПКП-1:

• Преобразование акустических колебаний поверхности изолятора в электрические сигналы, их обработка и индикация величины текущей АЭ активности (число импульсов в единицу времени при возрастающем нагружении изолятора);
• Замер суммы АЭ импульсов при постоянной нагрузке;
• Формирование выходных сигналов «НОРМА» и «ДЕФЕКТ» по результатам измерений суммы АЭ импульсов при постоянной испытательной нагрузке.

Основные технические решения защищены патентом Российской Федерации. Вместе с прибором поставляется методика контроля технического состояния фарфоровых покрышек воздушных и масляных выключателей.

Дополнительно возможна поставка устройства УГН-1 для осуществления гидравлического нагружения фарфоровых покрышек.

Технические характеристики прибора ПКП-1:

Прибор ПКП-1 обладает возможностью самоконтроля работоспособности, конструктивно выполнен в виде отдельных блоков (датчик для съема АЭ сигнала и блока измерения и индикации), соединенных кабелем.
