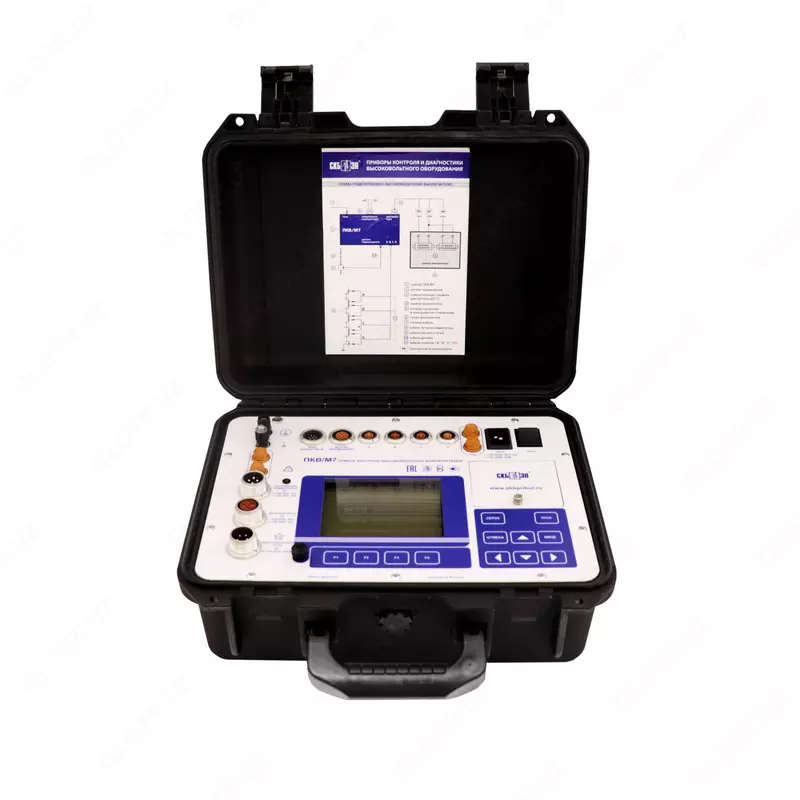

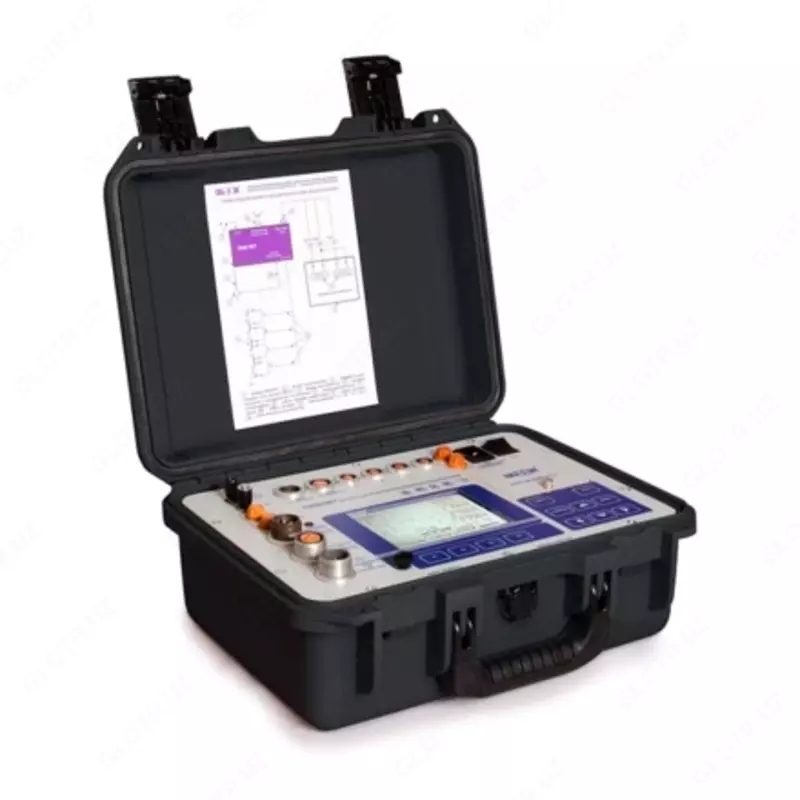

ПКВ/М7 — прибор контроля высоковольтных выключателей.

PKV/M7 — это современный и универсальный контрольно-измерительный прибор с широкими возможностями для диагностики и технического обслуживания мощных высоковольтных выключателей. Он широко применяется для проверки технического состояния выключателей различных производителей (Россия, СНГ, а также зарубежные компании, включая Siemens, Areva, ABB и др.).

Основные функции:

• Контроль параметров скорости и хода масляных, вакуумных и элегазовых (SF₆) выключателей (для 4-полюсных устройств);

• Определение временных характеристик высоковольтных выключателей, разъединителей и короткозамыкателей;

• Измерение тока и напряжения в электромагнитах и соленоидах с помощью токоизмерительных клещей;

• Возможность создания сложных циклов включения/отключения для приводных механизмов на постоянном и переменном токе (до 14 А) через встроенную панель управления.

Отличная адаптивность:

• Прибор укомплектован монтажными приспособлениями для всех типов выключателей как российского, так и иностранного производства;

• Специальные крепления датчиков обеспечивают точное измерение перемещений от вала до траверсы выключателя;

• В памяти устройства сохранены кинематические схемы наиболее популярных моделей выключателей, включая функции передачи движения.

Диапазоны измерений:

• Время: от 0 до 5,1 секунды

• Скорость: от 0 до 20 м/с

• Ход (перемещение): от 0 до 900 мм

Эти широкие диапазоны позволяют полноценно охватывать все необходимые технические параметры существующих высоковольтных выключателей.

Датчики:

• Используются инкрементальные (дискретные) датчики, которые обеспечивают высокую точность измерений параметров хода и скорости;

• Не требуют дополнительной настройки, удобны и надежны в эксплуатации;

• В отличие от тросовых датчиков, сохраняют точность даже при высоких скоростях;

• Использование лазерных датчиков не рекомендуется по соображениям безопасности (вред для глаз) и из-за низкой точности измерений.

Вывод:

PKV/M7 — это надежный и функциональный прибор, предоставляющий широкие возможности для испытаний, диагностики и технического обслуживания высоковольтных выключателей. С его помощью можно безопасно и с высокой точностью измерить все ключевые технические параметры оборудования.
