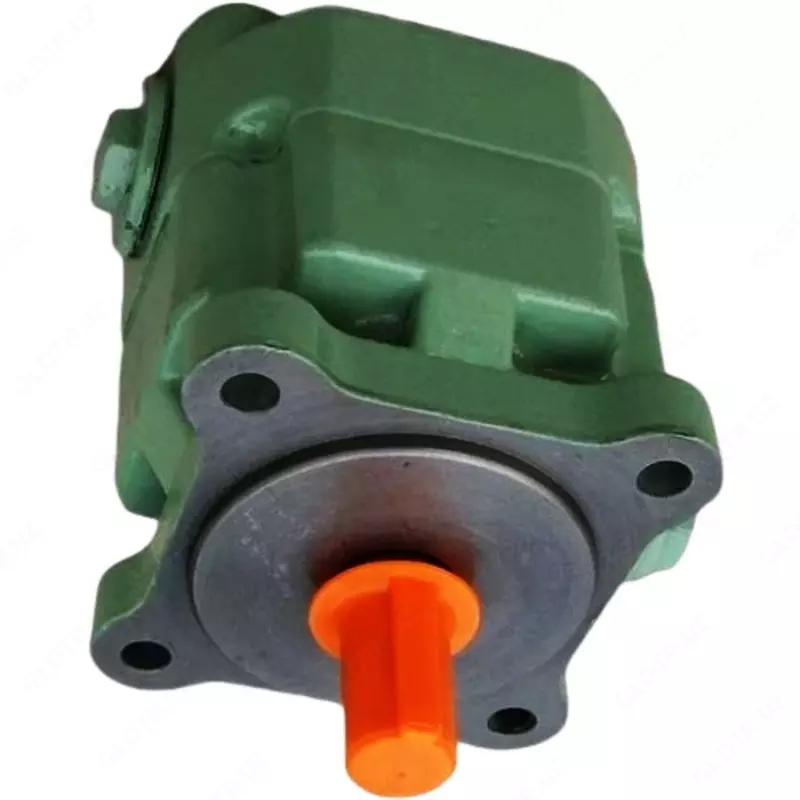

Пластинчатый насос нерегулируемый НПл 20/16 мПа

Насос НПл 20/16 – пластинчатый гидронасос 1-го габарита, однопоточный, с нерегулируемым по величине потоком масла. Быстродействие - 25,5 л/мин, давление на выходе - 16 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу.
Категория размещения по ГОСТ15150-69 – 4. Производитель – Елецкий завод "Гидропривод". Устаревший аналог – импульсный насос БГ12-23АМ (частичная взаимозаменяемость).

Технические характеристики

Варианты исполнения – двухпоточный НПл 20-20/16, с давлением 6,3 МПа - НПл 25/6,3. Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм. Рекомендуемые марки минеральных масел для лопастного насоса НПл 20/16:

• ИГП-38
• ВНИИ НП-403 и др

Габаритные размеры

Габаритно-присоединительные и монтажные размеры однопоточного пластинчатого насоса НПл 20/16 на чертеже из технического паспорта. Всасывающее отверстие – К3/4, нагнетающее – К1/2. Коническая резьба по ГОСТ 6111-52.

Монтаж и установка

Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического насоса НПл 20/16:

• Вал гидронасоса и привода соединяются упругой муфтой
• Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°
• Перед началом работы насос заполняется маслом
• Предохранительный клапан настраивается на 7 МПа
• Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом
• Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса

Расшифровка маркировки

Условное обозначение на схеме
