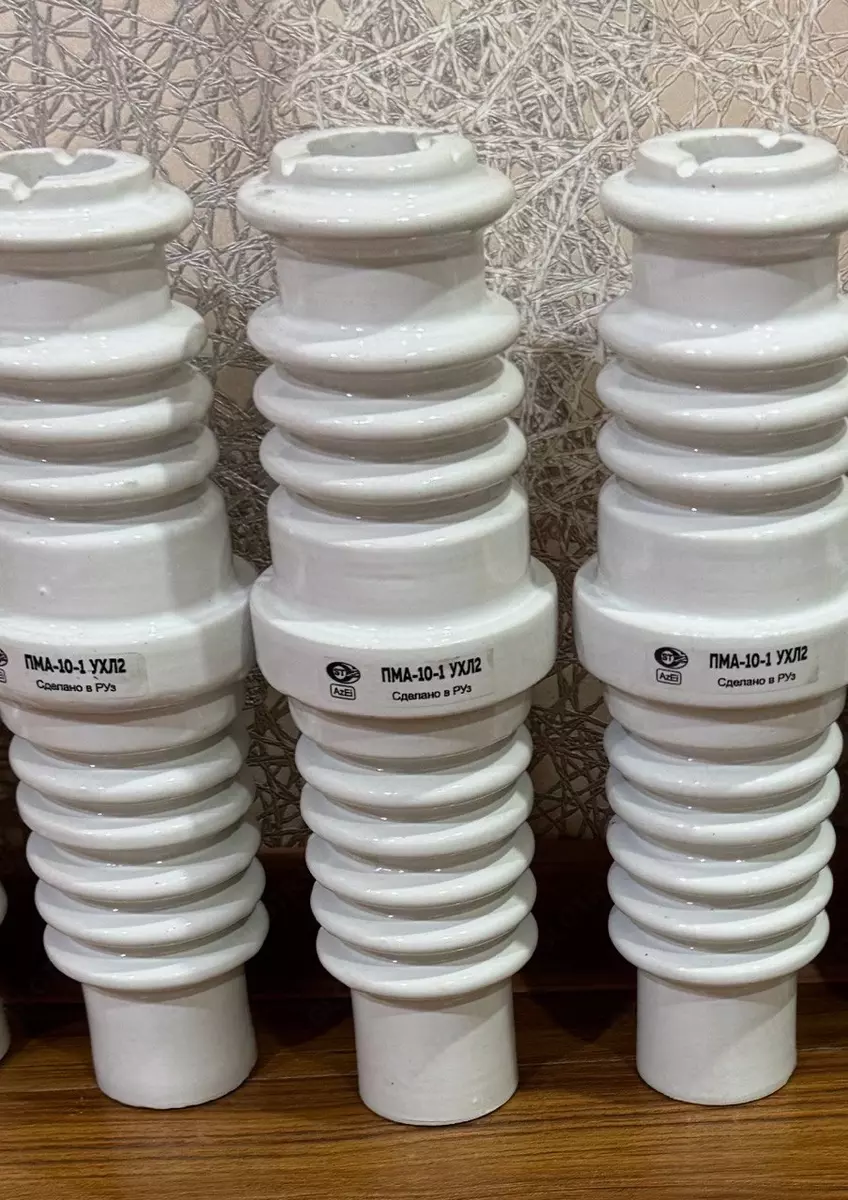

ПМА-10-1 УХЛ 2

Изолятор ПМА-10-1 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, а также для соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частотой до 100 Гц. Он рассчитан на работу в атмосфере типов I или II по ГОСТ 15150-69, а также подходит для закрытых токопроводов.

Для каких типов электроустановок применяется изолятор ПМА-10-1 УХЛ2?
Изолятор ПМА-10-1 УХЛ2 применяется в закрытых распределительных устройствах (ЗРУ) электрических станций и подстанций, а также в токопроводах и линиях электропередачи на напряжение до 10 кВ переменного тока частотой до 100 Гц.
Каковы его габаритные размеры и масса?
Масса изолятора составляет примерно 2,3 кг. Габариты могут варьироваться в зависимости от производителя, но в среднем высота составляет около 210 мм, а диаметр — около 110 мм.
Какие механические и электрические нагрузки он способен выдерживать?
Минимальная разрушающая сила на изгиб составляет 3,75 кН. Изолятор рассчитан на номинальное напряжение 10 кВ и номинальный ток 630 А.
В чем отличие ПМА-10-1 УХЛ2 от других проходных изоляторов аналогичного класса?
Основное отличие — соответствие климатическому исполнению УХЛ2 (умеренно-холодный климат, эксплуатация в закрытых помещениях), а также высокая механическая прочность и устойчивость к электрическим нагрузкам.
Какие требования к монтажу и обслуживанию данного изолятора?
Изолятор должен устанавливаться в соответствии с требованиями ГОСТ и ТУ, с учетом обеспечения надежного крепления и изоляции токоведущих частей. Необходимо регулярно проверять его на наличие механических повреждений и загрязнений, которые могут ухудшать его изоляционные свойства.
