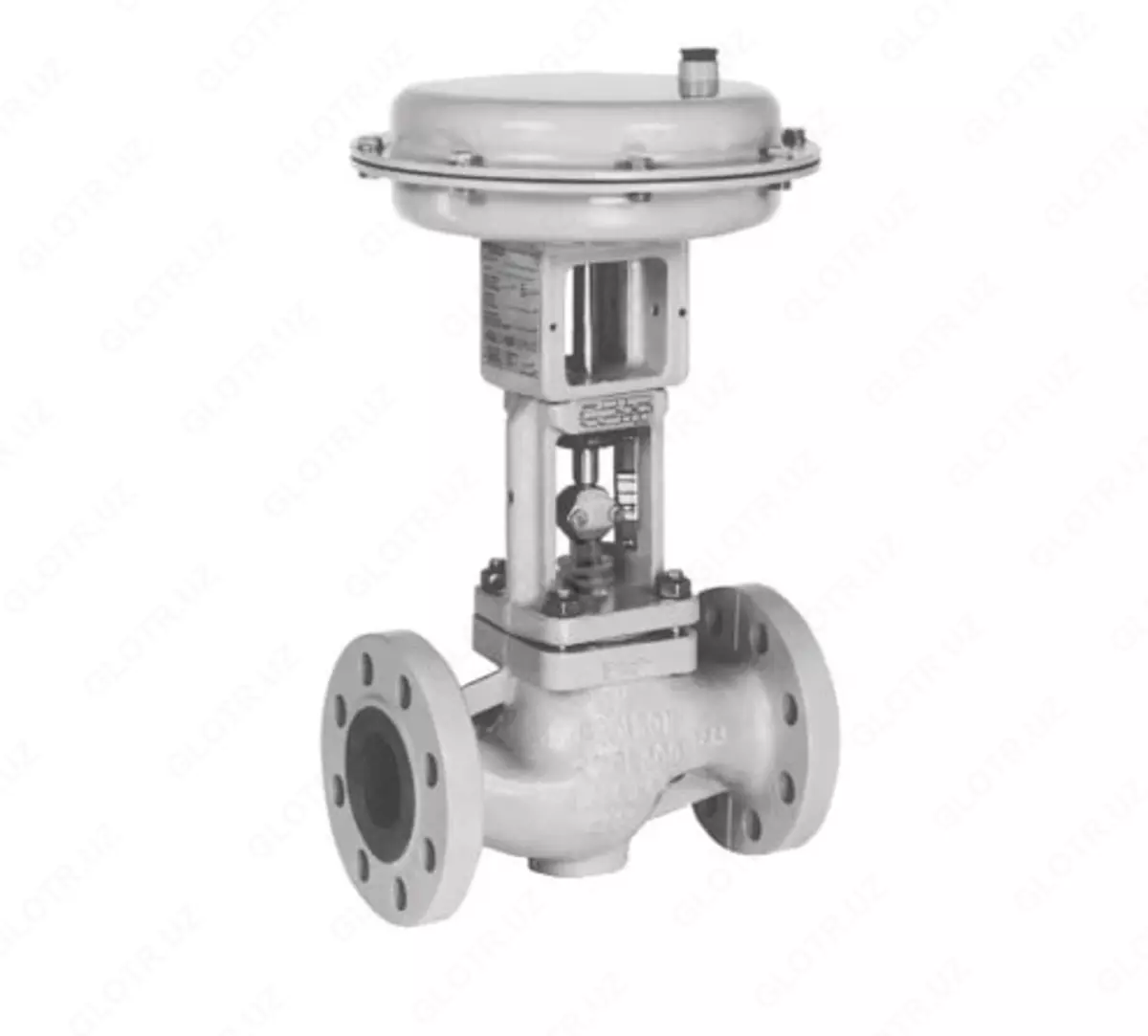

Пневматический регулирующий клапан "SAMSON" Тип 3241-1/3241-7 (серия 240)

Пневматический регулирующий клапан SAMSON Тип 3241-1/3241-7 — высокоточный проходной клапан с пневмоприводом для управления расходом, давлением и температурой жидких, газообразных и парообразных сред в промышленных и технологических установках. Клапаны предназначены для эксплуатации на трубопроводах с номинальным диаметром от DN25 до DN150 и давлением от PN10 до PN40. Рабочий диапазон температур составляет от −196°C до +450°C в зависимости от исполнения и материалов.

Клапан Тип 3241-1 комплектуется пневмоприводом Тип 3271, а Тип 3241-7 — пневмоприводом Тип 3277 для интегрированного монтажа позиционера. Конструкция корпуса выполнена из низкотемпературного или нержавеющего стального литья, верхняя часть моноблочная до DN150. Плунжер может иметь металлическое уплотнение, мягкое уплотнение или наплавленные уплотнительные поверхности.

Регулирующие клапаны 3241 сконструированы по блочно-модульному принципу и могут оснащаться позиционерами, концевыми выключателями, соленоидными клапанами и другим навесным оборудованием согласно стандарту IEC 60534-6-11 и рекомендациям NAMUR.

Клапаны могут иметь стандартное исполнение для температур от −60 до +220 °C, а также дополнительные варианты: фланцевое соединение по DIN/ASME, концы под приварку, регулируемый сальник, антикавитационная гарнитура AC-1/AC-2, клеточный плунжер, изолирующая вставка, привод из нержавеющей стали, обогревающая рубашка, дополнительный ручной дублёр.

Принцип действия основан на изменении площади проходного сечения между плунжером и седлом при изменении положения плунжера. Клапан может быть нормально закрытым (НЗ) или нормально открытым (НО) в зависимости от расположения пружин в пневмоприводе.

Преимущества
— Высокая точность регулирования расхода, давления и температуры
— Широкий диапазон рабочих температур от −196 до +450 °C
— Возможность работы с высокими давлениями до PN40
— Модульная конструкция с возможностью оснащения дополнительными устройствами
— Надёжность и долговечность корпуса из низкотемпературной или нержавеющей стали

Технические характеристики

Часто задаваемые вопросы

1. В чем разница между Тип 3241-1 и 3241-7?
   Тип 3241-1 комплектуется пневмоприводом Тип 3271, Тип 3241-7 — приводом Тип 3277 с возможностью интеграции позиционера.

2. Какой диапазон рабочих температур?
   От −196°C до +450°C в зависимости от исполнения и материала уплотнений.

3. Какое давление выдерживает клапан?
   От PN10 до PN40 в зависимости от диаметра и исполнения.

4. Какие уплотнения доступны для плунжера?
   Металлическое, мягкое и наплавленные уплотнения.

5. Можно ли использовать клапан в холодных и криогенных средах?
   Да, корпус и плунжер рассчитаны на работу при −196°C.
