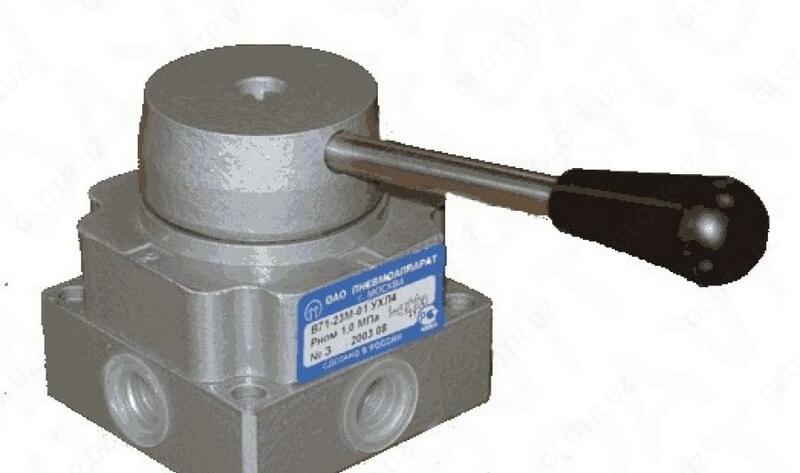

Пневмораспределитель крановый В71-24М-01

Пневмораспределители крановые В71-22М-01  В71-22М-02  В71-23М-01  В71-23М-02  В71-24М-01  В71-24М-02 крановые четырехлинейные двух и трёхпозиционные с условным проходом 6, 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и поставляются для нужд народного хозяйства, комплектации станков, роботов и других различных механизмов имеющих пневмопривод.
Желательна эксплуатация в помещениях, с искусственно регулируемыми климатическими условиями.
Распределители В 71  рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С° с концентрацией из расчета 2...4 капли/м3, приведенного к условиям по ГОСТ 19862-87.
Присоединение пневмолиний кранового распределителя В71-24М-01(02), В71-23М-01(02),В71-22М-01(02) -резьбовое.
ПРИМЕЧАНИЕ: распределители могут быть поставлены в комплекте с пневмоглушителями (в комплект поставки не входят).

Характеристики кранов В72-24М-01, В72-24М-02, В71-24М-01, В71-24М-02
Присоединение пневмолиний: резьбовое К1/2";
Условный проход: 16 мм;
Давление номинальное: 10 бар (1,0 МПА);
Усилие на рукоятке при переключении: не более 39 Н
Масса распределителя: 1,02 кг.
Норматив: ТУ4151-002-00221287-96.
Отличия по присоединению трубопроводов (пневмолиний):
- распределители В71-24М-01, В72-24М-01 - на боковых сторонах основания;
- распределители В71-24М-02, В72-24М-02 - присоединительные отверстия на торце основания (снизу);

                                 Схемы распределения сжатого воздуха

Отверстия для присоединения трубопроводов:
1 - подвода воздуха;
2, 4 - выходные отверстия для подсоединения к рабочему органу (например к цилиндру);
3 - отверстие для сброса воздуха (выход воздуха в атмосферу).
