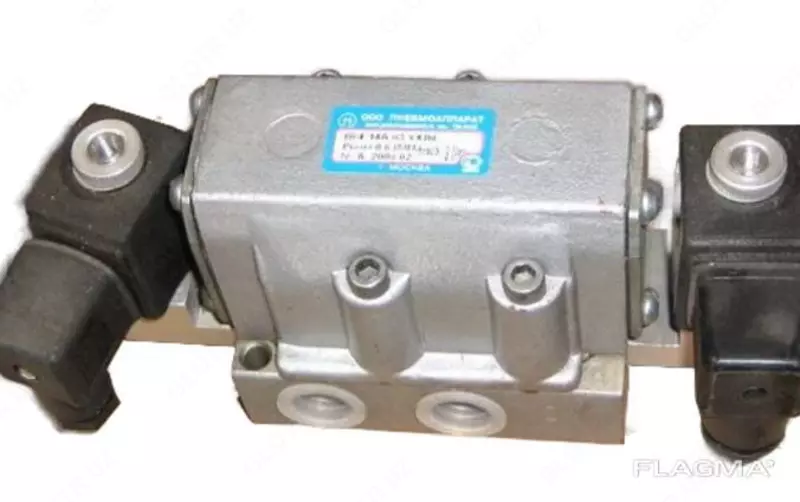

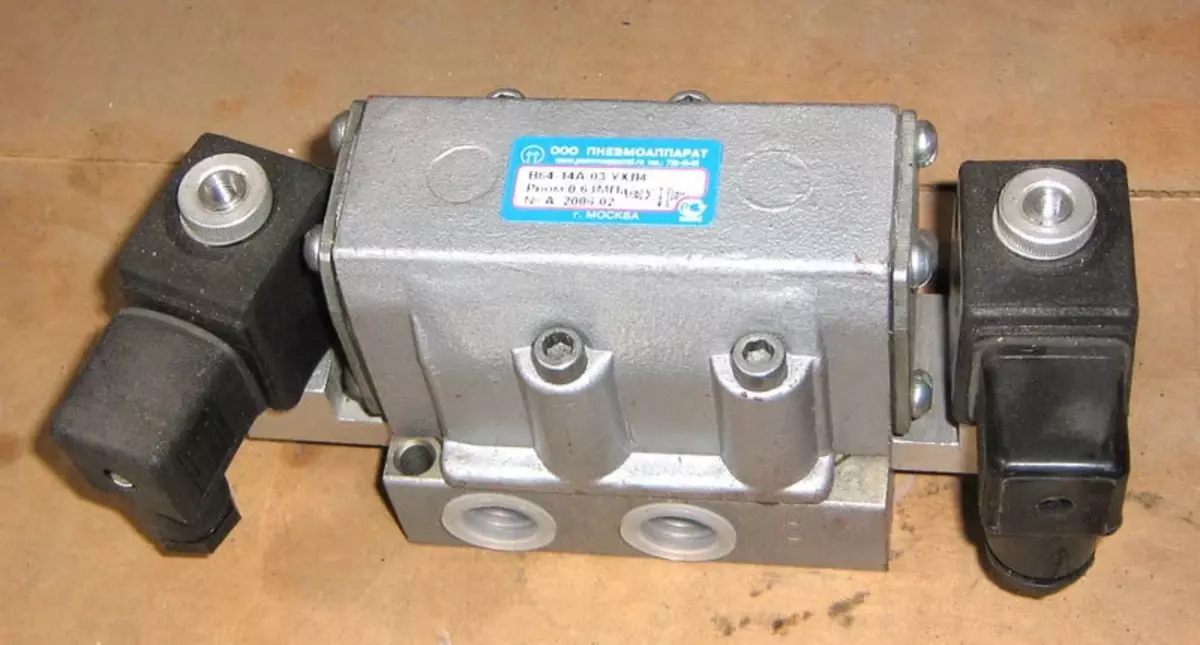

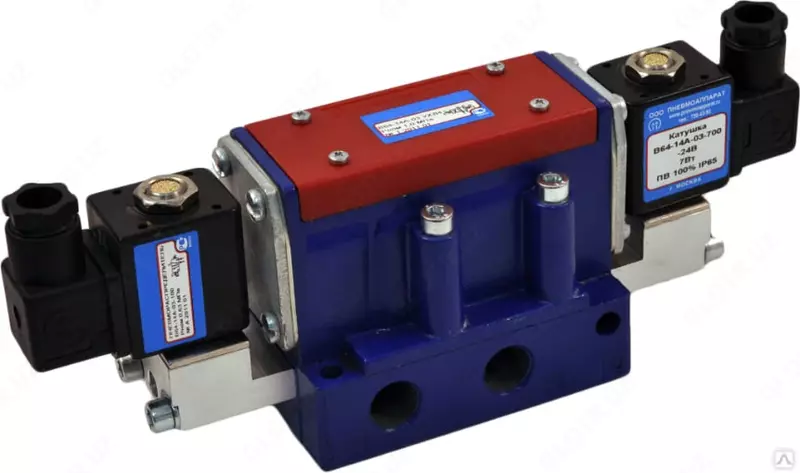

Пневмораспределитель В64-14А-03 24 В (Арт. - 1309352)

Пневмораспределитель В64-14А-03 предназначен для управления потоками сжатого воздуха в промышленных пневматических системах и автоматизированном оборудовании. Устройство широко применяется в машиностроении, на производственных линиях, в системах автоматической сборки, упаковки и транспортировки продукции. Основная функция распределителя заключается в переключении потоков воздуха для управления пневматическими цилиндрами, исполнительными механизмами и другими элементами пневматических приводов.

Конструкция пневмораспределителя предусматривает четыре пневматические линии и два рабочих положения. Такое исполнение обеспечивает точное управление направлением потока сжатого воздуха и позволяет эффективно контролировать работу пневматических приводов. Управление клапаном осуществляется при помощи электромагнитного соленоида. При подаче напряжения соленоид перемещает золотник внутри корпуса, изменяя направление потока воздуха в системе.

После отключения питания внутренний пружинный механизм автоматически возвращает клапан в исходное положение. Это обеспечивает стабильную и безопасную работу оборудования, особенно в автоматических системах, где требуется четкое переключение и возврат механизма в базовое положение. В стандартной комплектации распределитель работает от источника питания 24 В постоянного тока, однако возможны модификации с другими вариантами напряжения, включая 12 В, 48 В, 110 В постоянного тока и 110 или 220 В переменного тока.

Пневмораспределитель оснащен резьбовыми соединениями стандарта G1/2", что обеспечивает удобный монтаж и совместимость с большинством промышленных пневматических систем. Диаметр условного прохода составляет 16 мм, благодаря чему устройство обладает высокой пропускной способностью. Коэффициент пропускной способности Kv превышает 2,8 м³/час, что позволяет эффективно управлять потоками воздуха даже в системах с повышенными требованиями к производительности.

Время срабатывания клапана составляет не более 0,1 секунды при рабочем давлении около 0,4 МПа. Такая скорость переключения делает распределитель эффективным решением для динамичных производственных процессов, где требуется быстрое управление пневматическими приводами. Номинальное рабочее давление может достигать 0,63 МПа, а минимальное рабочее давление составляет около 0,25 МПа.

Корпус устройства обладает степенью защиты IP65, что обеспечивает надежную защиту от пыли и влаги. Благодаря этому распределитель может использоваться в условиях промышленного производства и на объектах с повышенной влажностью или загрязненной средой. Климатическое исполнение УХЛ4 позволяет эксплуатировать устройство при температуре окружающей среды от −40 °C до +50 °C.

Масса распределителя составляет около 2 кг, что обеспечивает прочность конструкции и устойчивость к вибрациям. Возможность установки дополнительного соленоида для двустороннего управления расширяет функциональность устройства и позволяет использовать его в сложных системах автоматизации. Благодаря высокой надежности, быстродействию и простоте обслуживания пневмораспределитель В64-14А-03 широко применяется в современных пневматических системах промышленного оборудования.

Преимущества

Надежное управление потоками сжатого воздуха
Высокая скорость срабатывания клапана
Электромагнитное управление с автоматическим возвратом пружиной
Высокая пропускная способность для промышленных систем
Степень защиты IP65 для работы в сложных условиях
Совместимость с различными вариантами напряжения питания

Технические характеристики

5 часто задаваемых вопросов

1. Для чего используется пневмораспределитель В64-14А-03
   Он применяется для управления потоками сжатого воздуха и работы пневматических цилиндров в промышленной автоматике

2. Какое напряжение питания требуется
   Стандартная версия работает от 24 В постоянного тока

3. Какое рабочее давление допускается
   Рабочий диапазон давления составляет от 0,25 до 0,63 МПа

4. Можно ли использовать устройство во влажной среде
   Да, степень защиты IP65 обеспечивает защиту от пыли и влаги

5. Можно ли использовать другие варианты напряжения
   Да, доступны модификации с напряжением 12 В, 48 В, 110 В DC и 110 или 220 В AC
