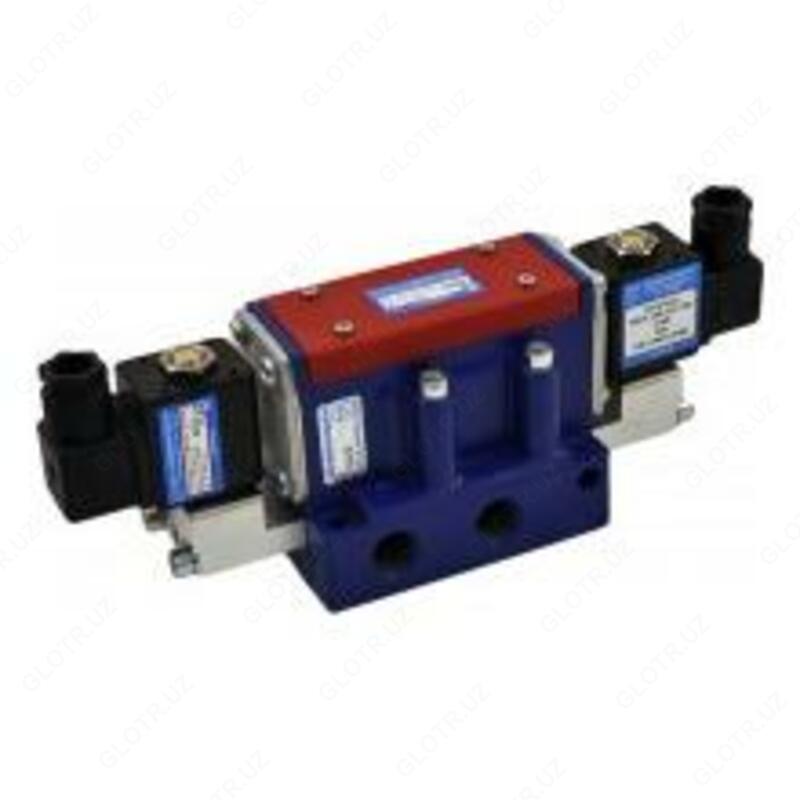

Пневмораспределитель В64-15А-03

Пневмораспределители В64-13А-03, В64-14А-03, В64-15А-03 с резьбовым присоединением к пневмолиниям, четырехлинейные двухпозиционные с двухсторонним электроуправлением, пружинным или пневматическим возвратом предназначены для изменения направления движения потоков сжатого воздуха в пневмоприводах промышленного назначения.
     В пневмораспределителях с двусторонним электропневматическим управлением В64-13А-03, В64-14А-03, В64-15А-03 перемещение поршня 2 с золотником 1 происходит в результате подачи переменного или постоянного напряжения на электромагнитную катушку клапана 7, при этом сжатый воздух, поступивший из клапана, поступая под соответствующий торец поршня, перемещает поршень.
     Для перемещения поршня в противоположное положение необходимо отключить напряжение на электромагнитной катушке управляющего клапана и подать напряжение на на электромагнитную катушку другого пилотного клапана пневмораспределителя.
     Габаритные и присоединительные размеры пневмораспределителей типа В64 с двухсторонним электроуправлением В64-13А-03, В64-14А-03, В64-15А-03 приведены на рисунке ниже.
