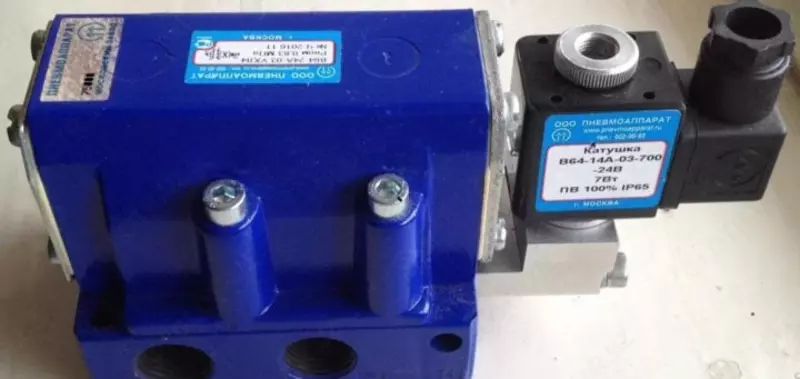

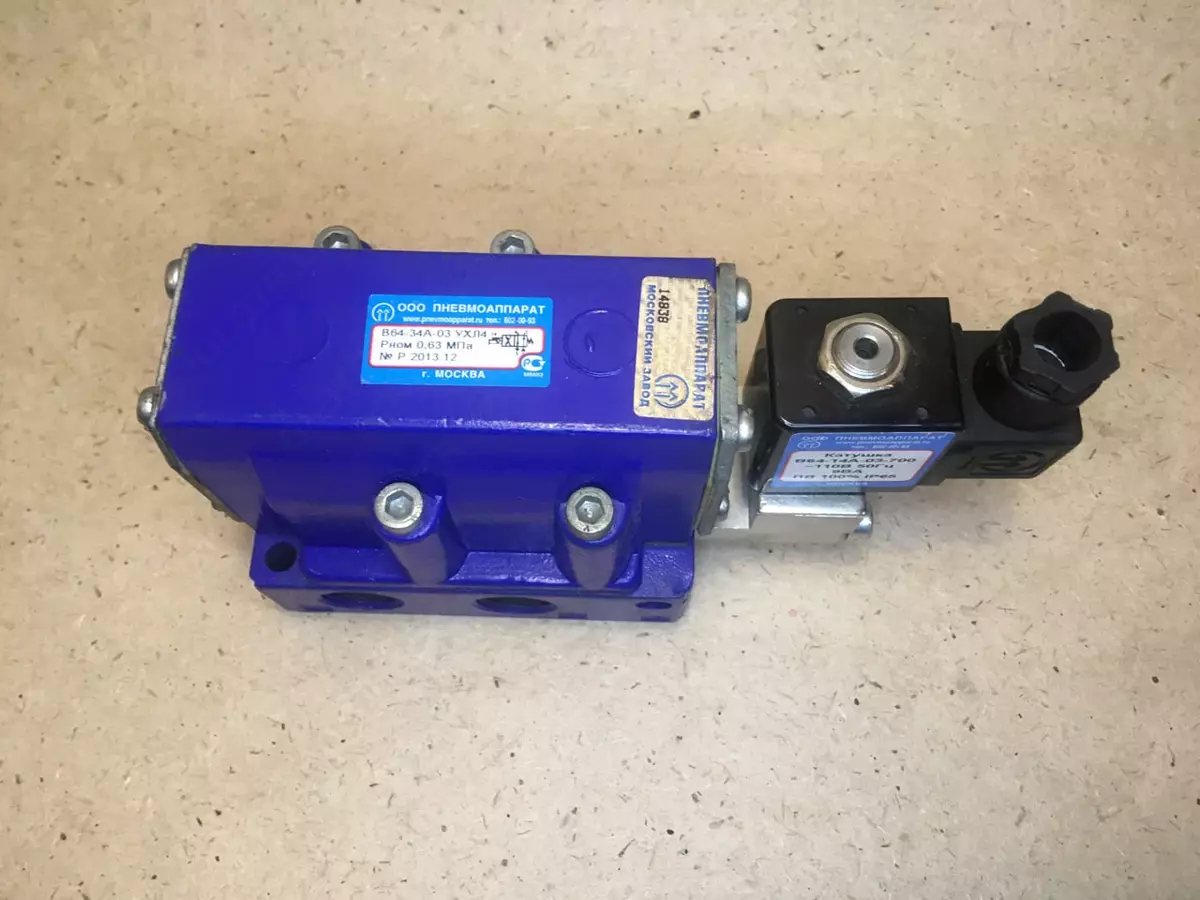

Пневмораспределитель В64-34A-03 24 В (Арт. - 1309181)

Пневмораспределитель В64-34A-03 предназначен для управления потоками сжатого воздуха в пневматических системах промышленного оборудования. Устройство используется на автоматических производственных линиях, в машиностроении, системах промышленной автоматизации и различных технологических установках. Основная задача распределителя заключается в переключении потоков воздуха для управления пневматическими цилиндрами, приводами и другими исполнительными механизмами.

Данная модель относится к дискретным пневматическим клапанам с электромагнитным управлением. Конструкция распределителя имеет четыре пневматические линии и два рабочих положения. Переключение выполняется при помощи электромагнитного соленоида, который перемещает золотник внутри корпуса клапана. После отключения питания золотник автоматически возвращается в исходное положение под действием встроенной возвратной пружины. Такой принцип работы обеспечивает стабильность переключения и высокую надежность эксплуатации.

Пневмораспределитель рассчитан на питание электромагнитной катушки напряжением 24 В постоянного тока. При необходимости могут использоваться модификации с другими вариантами напряжения питания, включая 12 В, 48 В постоянного тока и 110 или 220 В переменного тока. Электромагнитная система обеспечивает быстрое срабатывание клапана, благодаря чему время реакции составляет менее 0,1 секунды. Это позволяет применять устройство в динамичных системах автоматизации, где требуется высокая скорость переключения.

Рабочее давление пневматической системы может достигать 0,63 МПа, при этом минимальное рабочее давление составляет 0,25 МПа. Пневмораспределитель имеет резьбовое трубное соединение стандарта G1/2", что обеспечивает удобство монтажа и совместимость с большинством промышленных пневматических систем. Условный проход клапана составляет 16 мм, а пропускная способность достигает 2,8 м³/час, что позволяет эффективно управлять потоками воздуха в оборудовании различной мощности.

Корпус устройства обладает степенью защиты IP65, благодаря чему обеспечивается надежная защита от пыли и влаги. Это позволяет использовать пневмораспределитель в условиях промышленного производства, где присутствуют загрязнения и повышенная влажность. Конструкция предусматривает ручную кнопку управления, которая позволяет выполнять тестирование или аварийное переключение клапана без подачи электрического сигнала.

Климатическое исполнение позволяет эксплуатировать устройство при температуре окружающей среды от −40 °C до +50 °C. Масса пневмораспределителя составляет около 1,7 кг, что обеспечивает прочность конструкции и устойчивость к вибрациям. Благодаря надежности, быстродействию и простоте обслуживания модель V64-34A-03 широко применяется в системах промышленной пневматики и автоматизации.

Преимущества

Надежное управление пневматическими цилиндрами и приводами
Быстрое срабатывание клапана менее 0,1 секунды
Электромагнитное управление с возвратной пружиной
Высокая пропускная способность для промышленных систем
Степень защиты IP65 для работы в сложных условиях
Наличие ручной кнопки для аварийного управления

Технические характеристики

5 часто задаваемых вопросов

1. Для чего используется пневмораспределитель В64-34A-03
   Он применяется для управления потоками сжатого воздуха и работы пневматических цилиндров в промышленной автоматике

2. Какое напряжение требуется для работы
   Стандартная версия работает от 24 В постоянного тока

3. Какое рабочее давление допускается
   Рабочий диапазон давления составляет от 0,25 до 0,63 МПа

4. Есть ли ручное управление
   Да, конструкция предусматривает кнопку ручного управления для тестирования и аварийного переключения

5. Можно ли использовать устройство во влажной среде
   Да, степень защиты IP65 обеспечивает надежную защиту от пыли и влаги
