ПНТЭ-36 — комплект преобразователей напряжения

В наличии Код: P-0931741

от 100 000 сум / шт.

Показать телефон Позвонить Написать Написать

Описание

Назначение комплекта преобразователей напряжения ПНТЭ-36:
Средства измерений «Комплект преобразователей напряжений термоэлектрических ПНТЭ-36» предназначены для точного измерения среднеквадратических значений переменных напряжений в диапазонах уровней и частот от 1 мВ до 1100 В и от 10 Гц до 1 МГц соответственно.

Применяюся в качестве вторичных эталонов при поверке тех средств измерений (вольтметров и термокомпараторов) и средств воспроизведений (калибраторов) переменных напряжений, которым в соответствии с ГОСТ 8.648-2008 приписана точность, соответствующая точности эталонов 1 разряда.

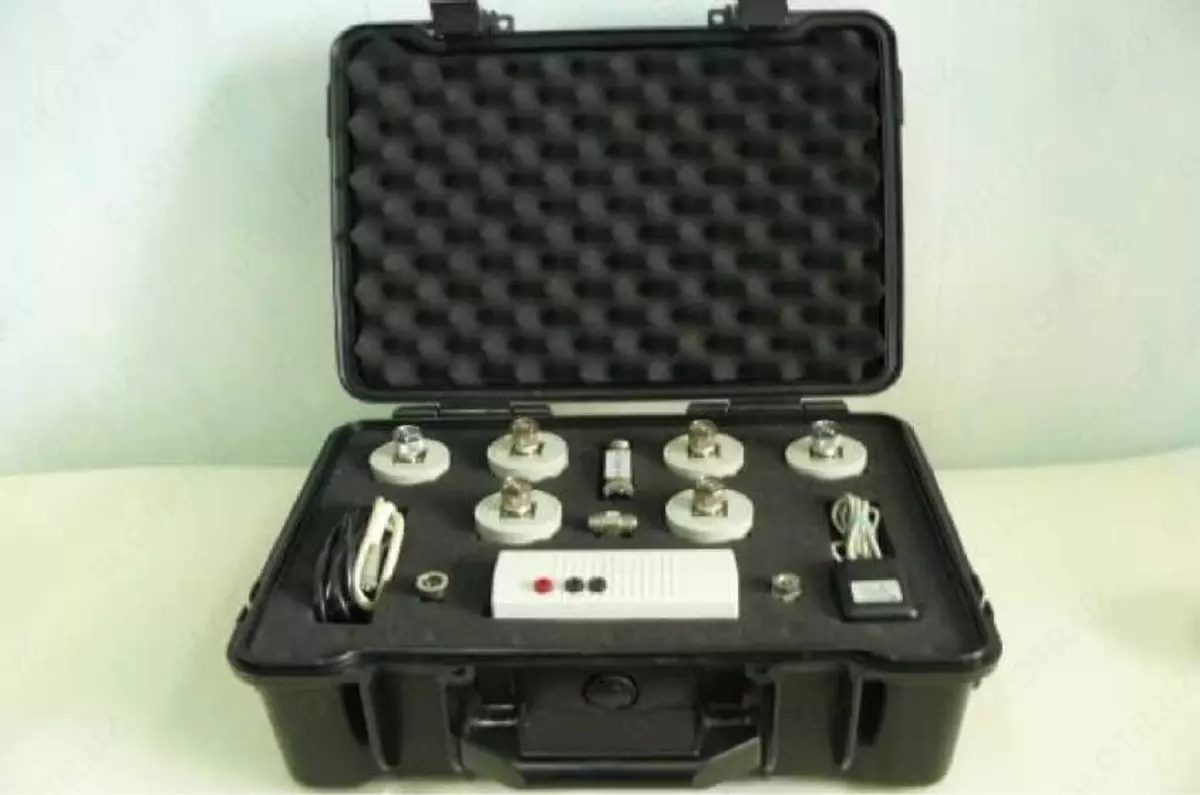

«Комплект преобразователей напряжений термоэлектрических ПНТЭ-36» содержит набор из 14 шт. электронных модулей термокомпараторов (П1-П14), используемых в качестве устройств разновременного сравнения среднеквадратического значения переменного напряжения сигнала с регулируемым напряжением, воспроизводимым вспомогательным источником высокостабиль-ного постоянного напряжения (калибратором). Каждый из используемых модулей термо-компараторов рассчитан на определенный поддиапазон напряжений сигнала. Модули П7-П14, рассчитанные на сигналы повышенного уровня (от 3В до 1000 В), состоят из двух сочленяемых разъемами блоков (входного блока БДС и термоэлектрического блока ПП1), сочленяемых с помощью разъемов. Модули П1-П6, расчитанные на сигналы небольшого уровня (от 1 мВ до 1 В), состоят из двух сочленяемых разъемами блоков (входного блока БДУ и термоэлектрического блока ПП1).

Термоэлектрический блок ПП1 рассчитан на номинальный уровень тока сигнала 5 мА. Он содержит сигнальный термоэлемент (ТЭ1), состоящий из подогревателя, обладающего чисто активным сопротивлением (500 Ом), и термопары, вырабатывающей трмо ЭДС, пропорциональную активной мощности, которая попеременно от источников постоянного и переменного напряжений поступает на подогреватель ТЭ1 через входной разъем блока ПП1. Выходной сигнал блока ПП1, уровень которого пропорционален активной мощности сигнала, формируется внутри блока ПП1 следящей системой взаимообратного преобразования, в которой использован второй идентичный термоэлемент ТЭ2, фильтр нижних частот, квадрирующее ус-тройство, прецизионный усилитель постоянного тока с глубокой обратной связью, многораз-рядный аналого-цифровой преобразователь. Термоэлемнты ТЭ1 и ТЭ2 выполнены по интеграл-ьной технологии на единой подложке микросхемы ДТПС-1, чем обеспечена высокая иден-тичность их характриистик и высокая стабильность передаточной характеристики блока ПП1. Термоэлектрический блок ПП1 используется: - в диапазоне напряжений сигнала от 1 мВ до 1 В - вместе с одним из 6-ти входных блоков добавочных усилителей ( БДУ-0,003; БДУ-0,01; БДУ-0,03; БДУ-0,1; БДУ-0,3; БДУ-1) - в диапазоне напряжений от 1 В до 1000 В - вместе с одним из 8-ми входных блоков добавочных сопротивлений (БДС-3; БДС-10; БДС-30; БДС-50; БДС-100; БДС-300; БДС-500 и БДС-1000).
