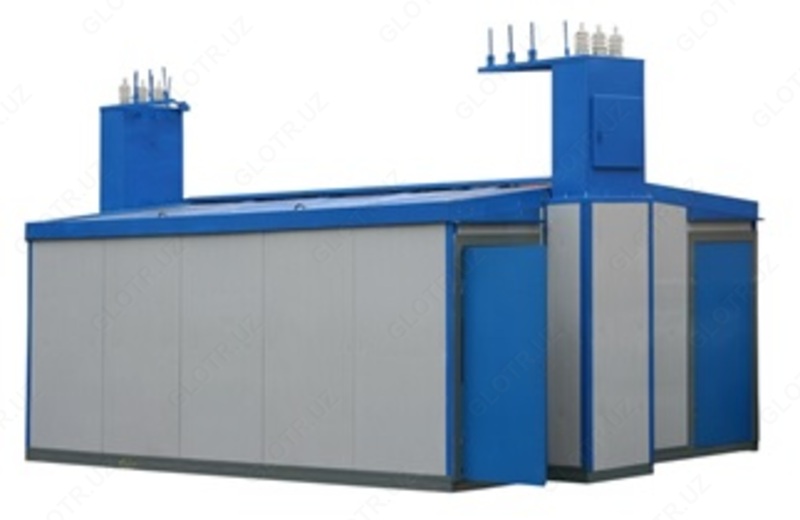

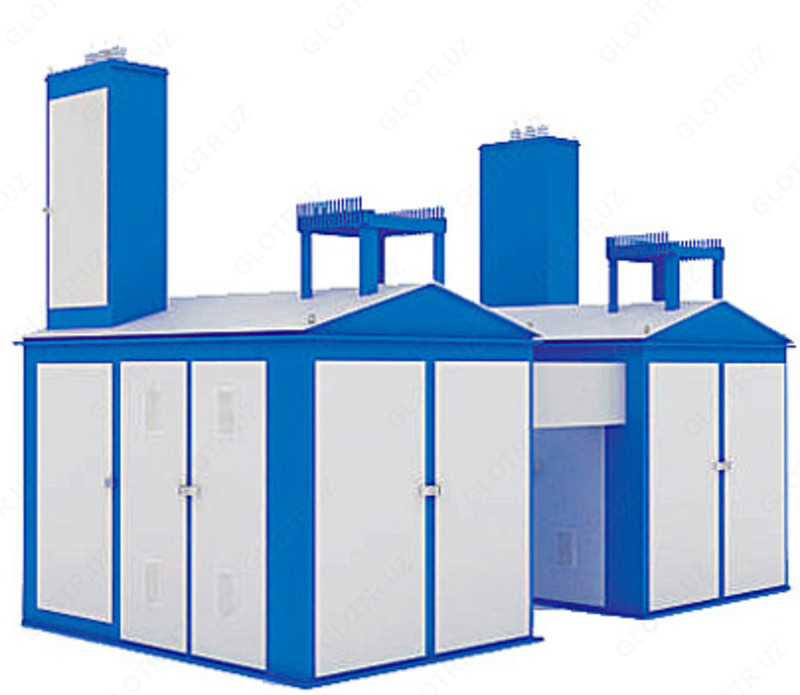

Подстанция 2КТП

КТП предназначена для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока промышленной частоты 50/60 Гц. Комплектная трансформаторная подстанция обеспечивает защиту присоединений от перегрузок и коротких замыканий. Кроме того, комплектная подстанция используется для энергоснабжения объектов промышленности, предприятий.

Условия эксплуатации подстанций.

• Высота над уровнем моря: 1000 м; • Температура воздуха: ○ с масляным силовым трансформатором: -40° С +40° С; ○ с сухим силовым трансформатором: -1° С +40° С; • Относительная влажность воздуха при t=20° С : 80%; • Окружающая среда: взрыво-, пожаробезопасная; • Срок службы: более 25 лет.

Типы трансформаторных подстанций.

По типу подключения к высоковольтным линиям, КТП делятся на подстанции тупикового и проходного типа. Подстанции тупикового типа могут одновременно подключаться только к одной высоковольтной линии, а подстанции проходного типа — к двум.

Внутрицеховые КТП (КТП-ВЦ) служат для установки их внутри обслуживаемого помещения, в непосредственной близости к оборудованию, которое там используется.

Столбовая КТП (КТПС) представляет собой модель для установки на опорах линий электропередач.

Киосковая трансформаторная подстанция (КТПК) обеспечивает более высокие показатели безопасности и повышенный уровень защиты от воздействий окружающей среды.

Мачтовая подстанция КТП (КТПМ) представляет собой открытую конструкцию и используется для обслуживания на высоте. Чаще всего эксплуатируются на объектах сельского хозяйства и коттеджных или дачных посёлках.

Утеплённые КТП (КТП Сэндвич) — это трансформаторные подстанции киоскового типа со следующей особенностью: пол, стены и крыша обшиты панелями «сэндвич».

Конструкция КТП

1. Шкафа ввода высокого напряжения (ШВВ);
2. Масляный или сухой силовой трансформатор (СТ);
3. Распределительное устройство низкого напряжения (РУНН), в состав которого входят: — шкаф ввода (ШНВ); — шкаф отходящих линий (ШНЛ); — шкаф секционного выключателя (ШНС);
4. Токопровод высокого напряжения (ВВ), соединяющий ШВВ и СТ по стороне ВН;
5. Токопровод низкого напряжения (НВ), соединяющий СТ и РУНН (ШНВ) по стороне НН.

Виды защиты КТП

1. Защита от коротких однофазных замыканий в РУНН с действием на отключение вводного выключателя с выдержкой времени.
2. Отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на вводе.
3. Защита цепей управления и цепей сигнализации автоматическими выключателями.
4. Автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов.
